Installation
Installation
Bei der in A
. 3 gezeigten typischen Installation han-
BB
delt es sich um keine tatsächliche Systemanordnung.
Bitten Sie Ihre Graco-Vertretung um Hilfe bei der
Ausführung Ihres Systems. Achten Sie darauf, dass
alle Zubehörvorrichtungen die richtigen Größen und
Nenndrücke für die Systemanforderungen haben.
Bezugsnummern und Buchstaben im Text beziehen sich
auf Zahlen und Buchstaben in den Abbildungen.
Die Symbole im Text beziehen sich auf die Symbole auf
der Bedienerschnittstelle.
Wenn das Gerät zum ersten Mal gestartet wird
oder länger als 2 Monate abgestellt gewesen war,
muss es 8 Stunden lang eingeschaltet bleiben,
damit die Batterie nachgeladen wird. Datum
und Uhrzeit werden mit dem Setup-Programm
eingestellt, das mit dem Daten-Download-Kit
erhältlich ist.
Das Gerät sollte mindestens einmal pro Monat
mindestens 8 Stunden lang ununterbrochen laufen,
damit eine ausreichende Ladung der Batterie
aufrechterhalten wird. Wenn die Batterie nicht
regelmäßig nachgeladen wird, kann es passieren,
dass das Datum zurückgesetzt wird, wodurch
es zu falschen Datumsinformationen im
Datenprotokoll kommt.
Befestigung
ProMix Easy kann an einem Ständer, auf einem Fahr-
gestell oder an der Wand montiert werden. Zum Umbau
eines wandmontierten Geräts sind Ständer- und Rollen-
Sätze erhältlich. Fragen Sie Ihre Graco-Vertretung.
1.
Vergewissern Sie sich, dass die Wand und die
Montageteile stabil genug sind, um das Gewicht
des Systems, des Spritzmaterials und der
Schläuche zu tragen und die Beanspruchung
während des Betriebs zu verkraften.
2.
Benutzen Sie das Gerät als Schablone und
markieren Sie die Montagebohrungen an der Wand
in einer Höhe, in der das Gerät von der Bedienungs-
person und für Wartungsarbeiten bequem erreicht
werden kann. Achten Sie darauf, dass das Gerät
waagerecht ist. Siehe Zeichnung für Wandmon-
tage, Seite 39.
3.
Bohren Sie Montagelöcher in die Wand und bringen
Sie nach Bedarf Befestigungsanker an.
4.
Schrauben Sie das System sicher an die Wand.
8
Stromanschluss (nur
nicht-eigensichere Geräte)
Nicht eigensichere ProMix Easy Geräte arbeiten mit
einem Eingangsstrom von 93-250 V AC, 50/60 Hz bei
einer Stromaufnahme von maximal 1,2 Ampere. Die
Stromversorgung muss mit einem 15 Ampere Schutz-
schalter gesichert sein. Ein Schalter oder Trennschalter
muss in Reichweite des Bedieners nahe beim ProMix
Easy installiert sein. Der Schalter oder Trennschalter
muss klar als Trennvorrichtung für ProMix Easy geken-
nzeichnet werden.
Nicht-eigensichere Geräte müssen fest ange-
schlossen oder mit einem Stromkabel (nicht
mitgeliefert) versehen werden. Das Stromkabel
muss den jeweiligen Bestimmungen entsprechen.
Leitungsgröße ist 14 AWG. Die Stromkabeldrähte
(L1, L2, Masse) werden am Klemmenblock (Y)
im Druckluftsteuerkasten angeschlossen,
siehe A
. 2.
BB
ACHTUNG
Beim Installieren dieses Gerätes ist der Zugang zu
Teilen nötig, die Elektroschocks oder andere schwere
Verletzungen verursachen können, wenn die Arbeiten
nicht ordnungsgemäß ausgeführt werden. Die
elektrischen Anschlüsse sowie die Erdung sind von
einem Elektriker durchzuführen (siehe Warnhinweise,
Seite 5). Bei der Installation sind alle nationalen und
lokalen Sicherheits- und Brandschutzbestimmungen
zu beachten.
GND
L2
A

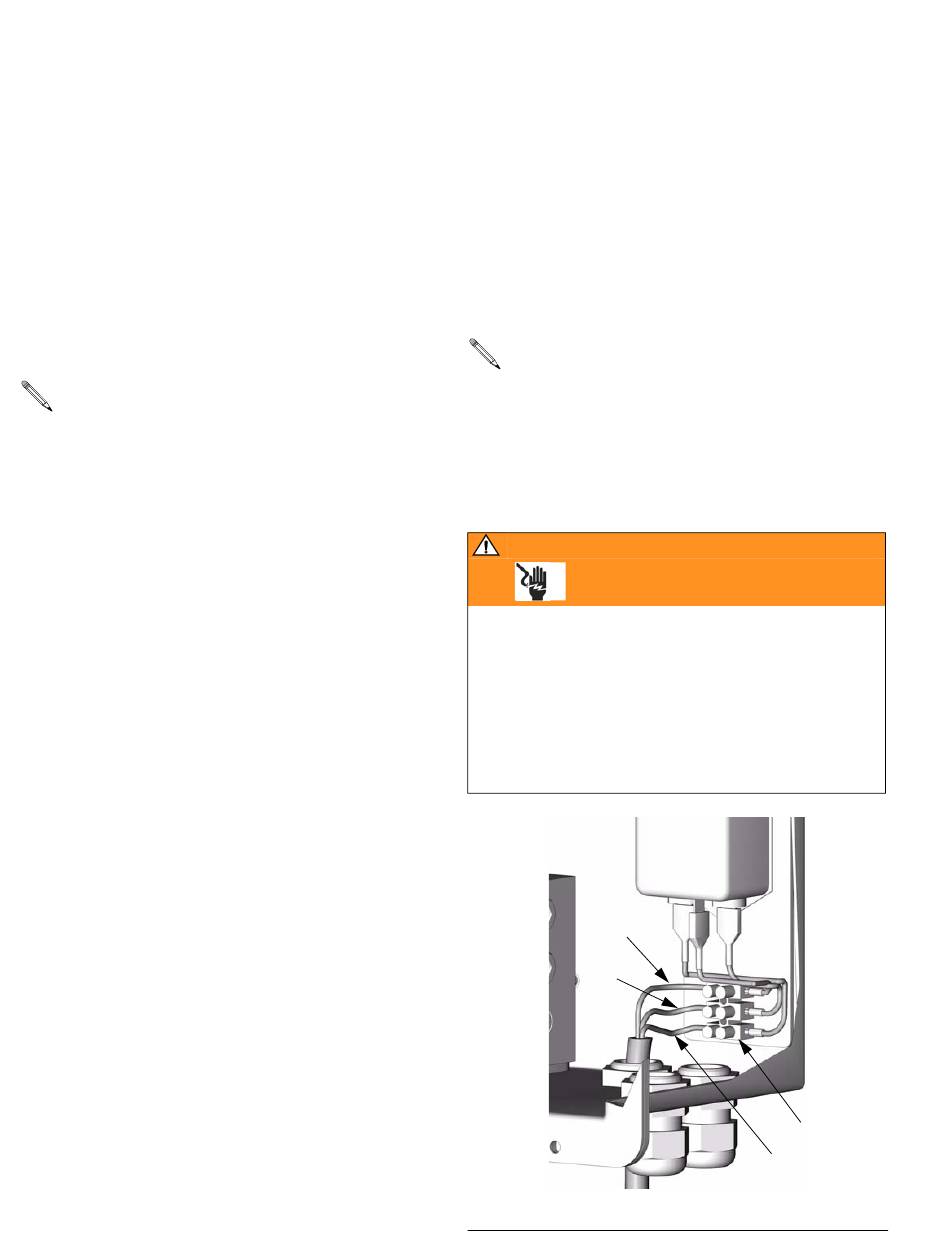

. 2. Stromkabelanschluss (Nur
BB
nicht-eigensichere Geräte)
Y
L1
TI4795a
310683E
