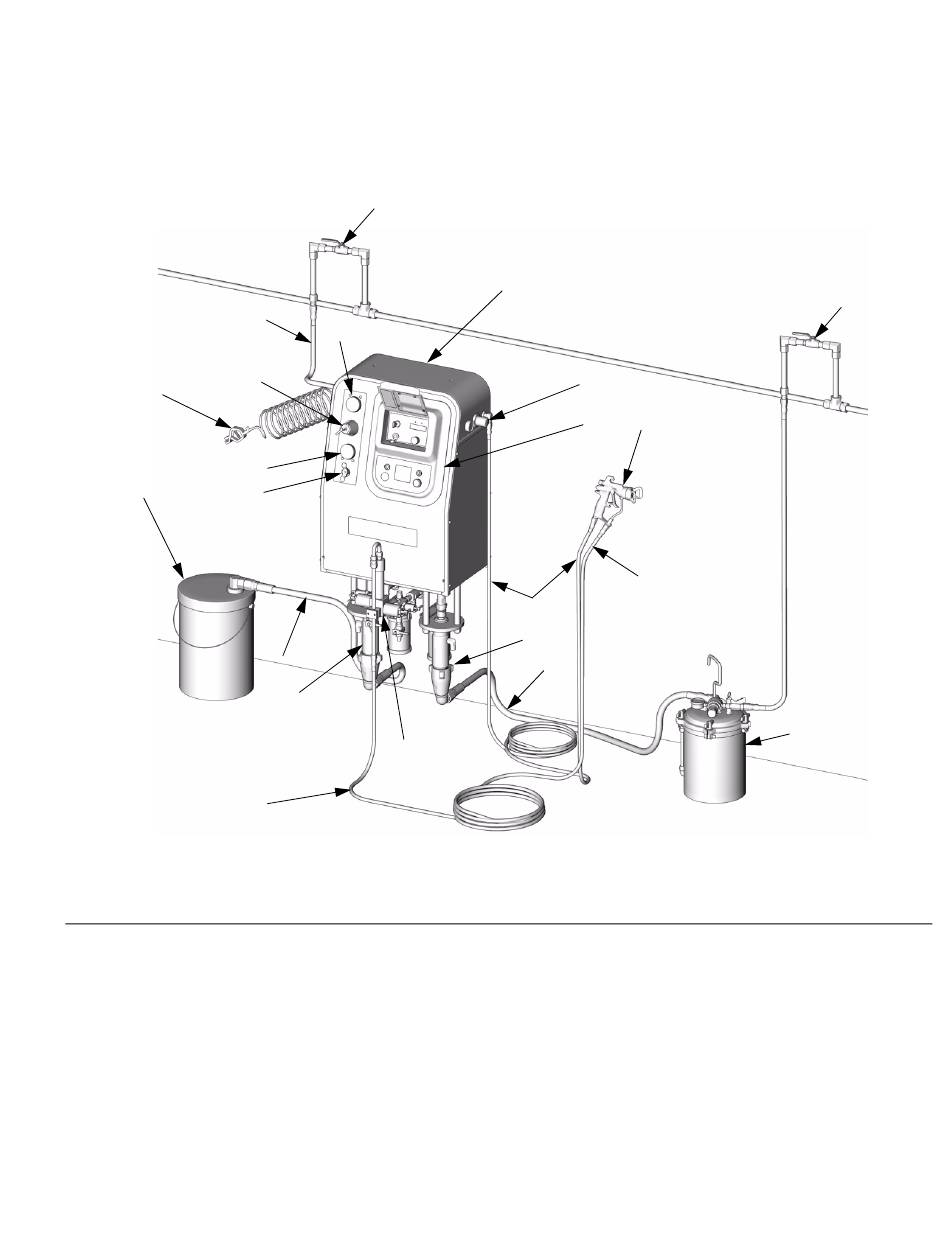

. 3. Typische Installation (Abb.: Wandmontage, luftunterstütztes Zerstäubungsgerät)
BB
Legende für A
. 3
BB
A
ProMix Easy-Mehrkomponenten-Dosiergerät
B
Bedienerschnittstelle (siehe Seite 7)
C
Mischverteiler
D
Hauptluftventil mit Entlastungshahn
E
Luftzufuhr-Manometer
F
Pumpenluftregler (nur Pumpengeräte)
G
Pumpenluft-Manometer (nur Pumpengeräte)
H
Komponente A, Pumpe
J
Komponente A, Materialzufuhrleitung
K
Komponente A, Materialbehälter (5 Gal.-Eimer gezeigt)
L
Komponente B, Pumpe
M
Komponente B, Materialzufuhrleitung
310683E
U
V
G
F
E
D
J
H
C
A
P
T
B
S
R
L
M
N
Komponente B, Materialbehälter (Druckbehälter gezeigt)
P
Pistolenluftdruckregler (Zubehör)
R
Pistolenluftzufuhrleitung
S
Pistolenmaterialzufuhrleitung
T
Luftunterstützte Spritzpistole
U
Luftleitungs-Absperrventil
V
Dosiergerät-Luftzufuhrleitung
W
Erdungskabel
Installation
U
N
TI4791b
