Installation
Installation
ACHTUNG
Kein PTFE-Band an NPT-Gewinden verwenden, um
Fehlfunktionen des Volumenzählers zu vermeiden.
Für NPT-Gewinde ausschließlich Loctite
ein gleichartiges Gewindedichtmittel verwenden.

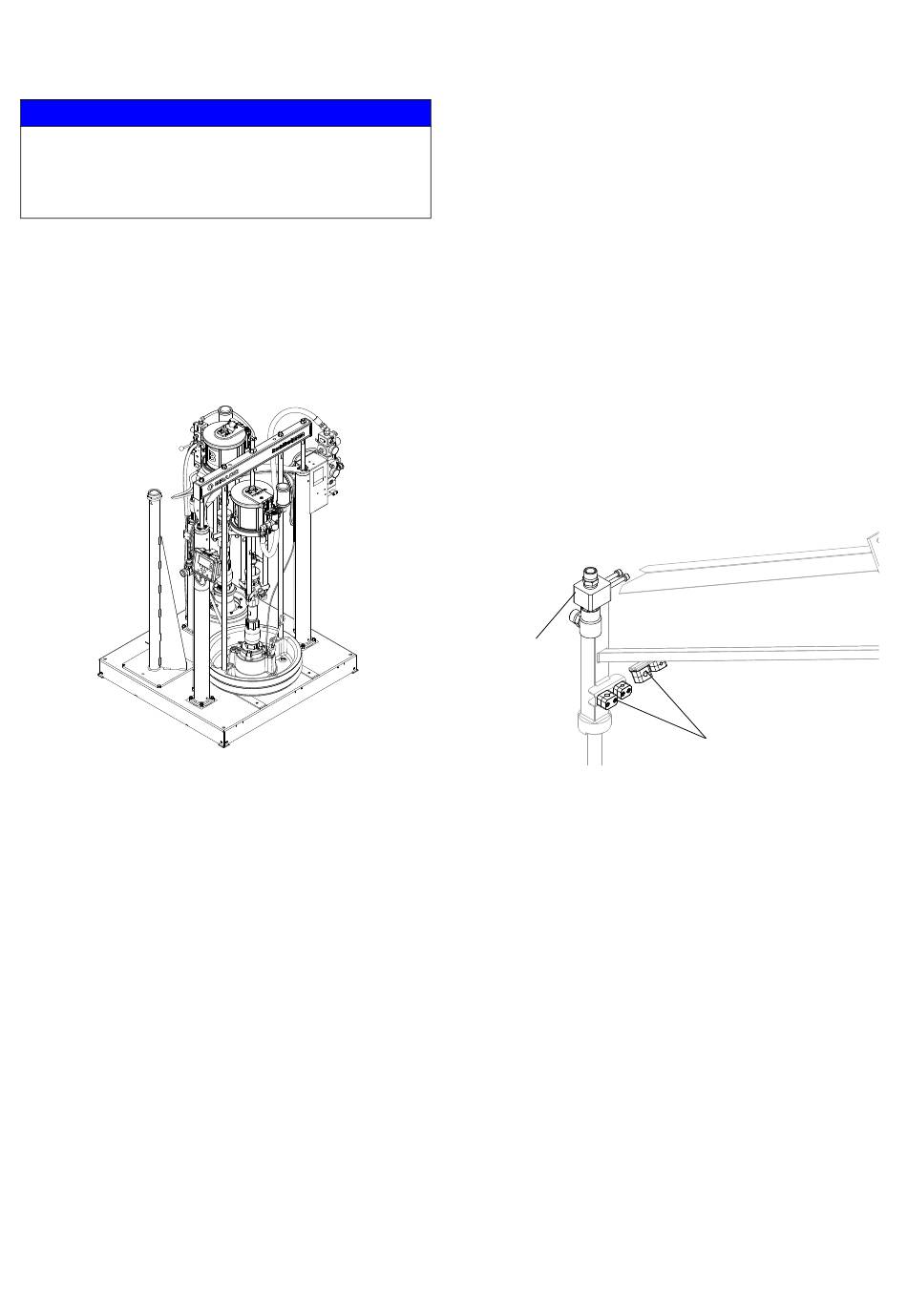

1. Positionierung des
Gerätesockels.
Die Maschine auf ebener Oberfläche platzieren.
Angaben zum Raumbedarf siehe Abmessungen,
Seite 78.
24
®
565 oder
S100 abgebildet
2. Die Schlauchklammern und
die Drehgelenkgruppe am
Auslegerrahmen montieren.
a. Die Befestigungen der Drehgelenkgruppe mit
33 N•m anziehen.
b. Alle Schlauchklammern handfest anziehen.
HINWEIS: Für die Positionen der Schlauchklammern
siehe Schritte 9 und 11.
Drehgelenk
Baugruppe
Nur bei Kalibrierprüfung
334323T
