3. INSTALLATIONSMETHODE

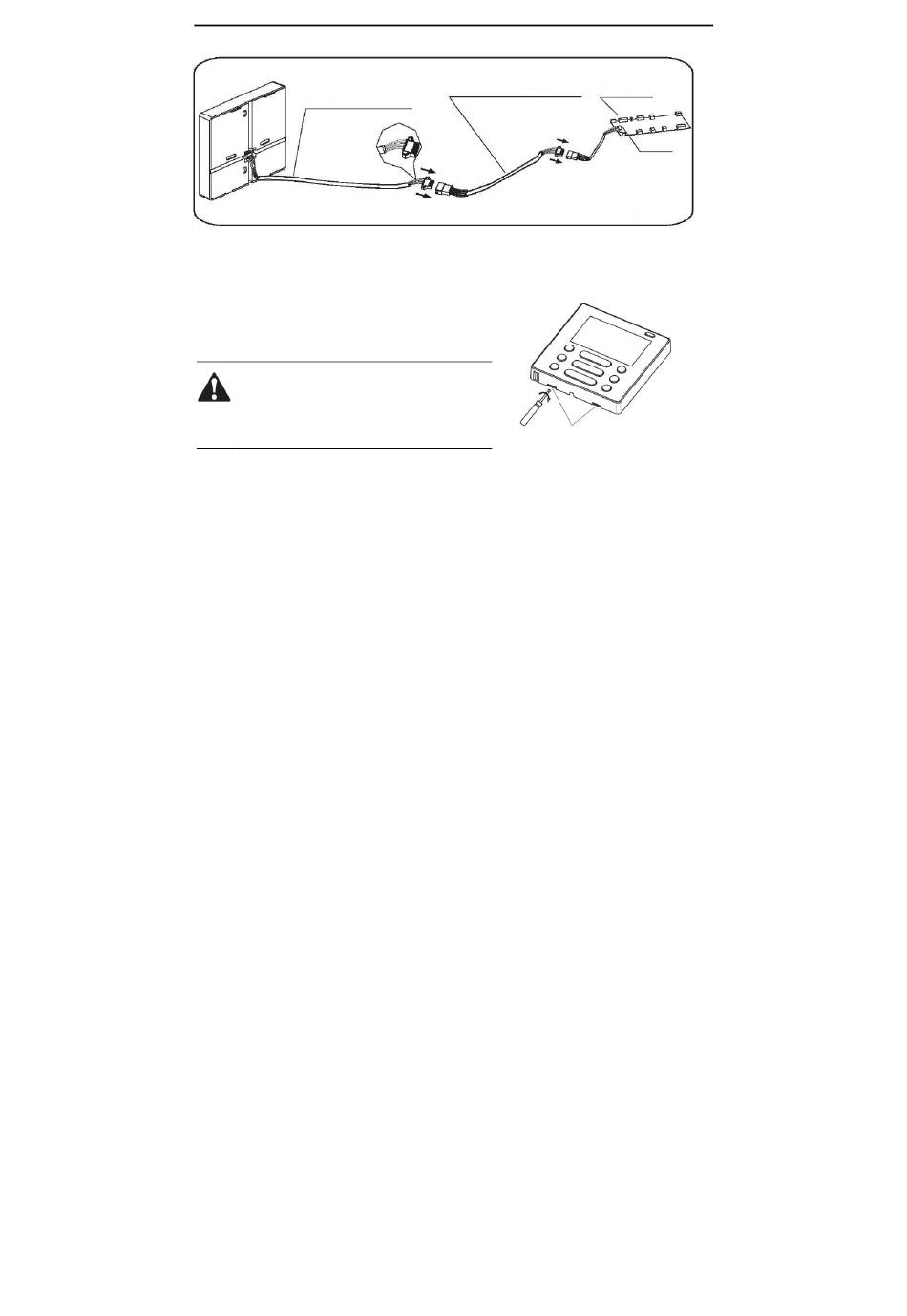

3. Abbildung der Verdrahtung
4-adriges, abgeschirmtes Kabel
•
Verbinden Sie die Buchse des Kabels von der Hauptplatine mit dem Stecker der Verbindungsdrähte. (Siehe
Abb. 3-3)
•
Verbinden Sie die andere Seite der Verbindungsdrähte mit dem Stecker des Kabels, das von der Fernbedie-
nung kommt. (Siehe Abb. 3-3)
4. Entfernen der Abdeckung der Fernbedienung
•
Stecken Sie einen Schlitzschraubendreher in die Schlitze des
unteren Teils der Fernbedienung (2 Stellen) und entfernen Sie
obere Abdeckung der Fernbedienung. (Abb. 3-4)
HINWEIS
Die Leiterplatte ist im oberen Teil der Fernbedienung
montiert. Achten Sie darauf, die Platine nicht mit dem
Schraubendreher zu beschädigen.
Verbindungskabel
Hauptplatine
Abb. 3-3
Schlit-
Abb. 3-4
CN40
5
