Verwandte Anleitungen für Carrier 40VCW1
Inhaltszusammenfassung für Carrier 40VCW1

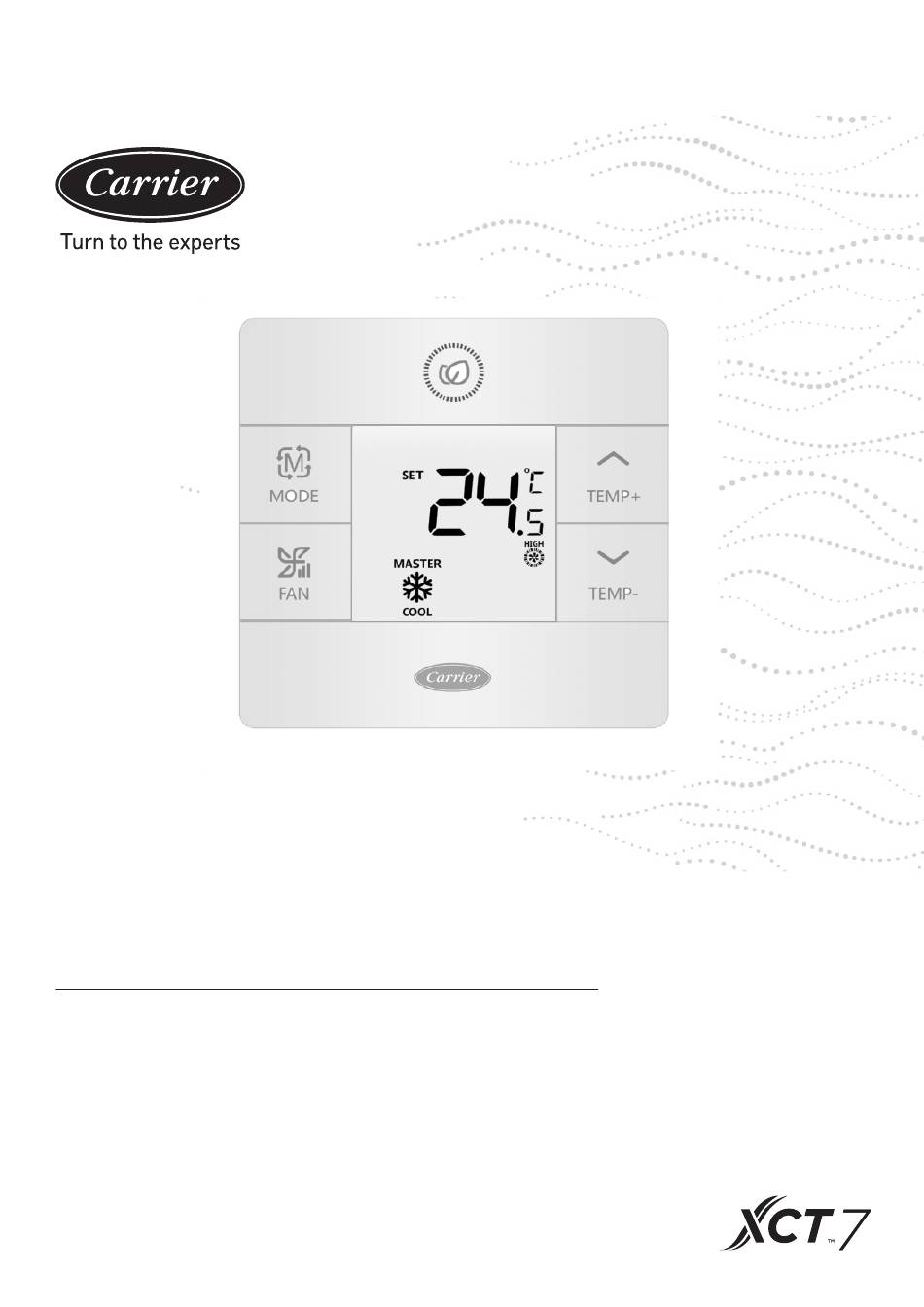

- Seite 1 Wire controller Installation and Owner’s Manual MODEL NAME 40VCW117FQEE Edition: 2021-04 Translation of the original instructions...
- Seite 2 MODEL CONFORMANCE TO EUROPEAN REGULATIONS: DISPOSAL REQUIREMENTS: All the products conform to the following European provision: Your air conditioning product is marked with this - Machinery Directive symbol. This means that electrical and electronic - Electromagnetic Compatibility products should not be mixed with unsorted household waste.
- Seite 3 MODELLKONFORMANZ ENTSPRECHEND EUROPÄISCHEN VORSCHRIFTEN: ENTSORGUNGSANFORDERUNGEN: Alle Produkte entsprechen den folgenden europäischen Bestimmungen: Klimaprodukt diesem Symbol - Maschinenrichtlinie gekennzeichnet. Dies bedeutet, dass elektrische - Elektromagnetische Verträglichkeit und elektronische Produkte nicht mit unsortiertem Hausmüll gemischt werden dürfen. Versuchen Sie nicht, das System selbst zu zerlegen: Die ROHS Demontage der Klimaanlage und die Behandlung Les produits sont conformes aux exigences de la directive 2011/65/UE...
- Seite 4 Contains fluorinated greenhouse gases covered by the Kyoto Protocol IMPORTANT INFORMATION REGARDING THE REFRIGERANT USED This product contains fluorinated greenhouse gases covered by The filled-out label must be affixed close to the product the Kyoto Protocol. Do not vent into the atmosphere. charging port (e.g., inside of the stop valve cover).
- Seite 5 WICHTIGE INFORMATIONEN ZU DEM VERWENDETEN KÄLTEMITTEL Dieses Produkt enthält fluorierte Treibhausgase, die unter Das ausgefüllte Etikett muss in der Nähe des Produkts angebracht das Kyoto-Protokoll fallen. Nicht in die Atmosphäre entlüften. werden Ladeanschluss (z. B. innerhalb des Absperrventildeckels). Kühlmittel ty R410A GWP*-Wert: 2088 A enthält fluorierte Treibhausgase die unter das Kyoto Protokoll f *GWP = globales Erwärmungspotential...
-
Seite 6: Inhaltsverzeichnis
TABLE OF CONTENTS Parts and Functions Interface Display...............................1 Icons..................................2 Dip Switch.................................4 Operation Mode Key..................................6 Fan Key..................................6 Temperature Adjustment Keys ..........................7 Special Function Special Function Selection ............................8 Installer Settings Adjust ECO Parameters ............................10 Child Lock ................................10 Lock Settings ................................11 Fahrenheit / Celsius ..............................11 Temperature Compensation ...........................12 Forced Defrost/Cooling/Heating ..........................12 Error Checks ................................13... -
Seite 7: Parts And Functions
Parts and Functions Interface Display Full display... - Seite 8 Parts and Functions Room temperature display (dip switch SWl-2 on). Set temperature display Filter HRV (Heat Reclaim Ventilation), if HRV function is set, it will display this icon Error icon displays detected fault ECO mode on Central/lock when connected to a central controller UP/DOWN louver swing LEFT/RIGHT louver swing Child lock on...
-
Seite 9: Dip Switch
Dip Switch Dip switch definition Dip Switch SW1 Default SW1-1 Slave wired controller Master wired controller SW1-2 Room temperature display on Room temperature display off SW1-3 Room temperature collected from indoor unit Room temperature collected from controller SW1-4 System remains off after power loss Auto restart after power loss SW1-5 Old protocol (models develioed before Ayg, 2013... -
Seite 10: Mode Key
Mode Key / Fan Key Mode key: Each press of the MODE button will change the operating mode from Auto - Cool - Heat- Fan - Dry {Dehumidification) –Auto. • Each mode has its initial default fan speed. Mode Fan speed Initial State Auto Auto... -
Seite 11: Temperature Adjustment Keys
Temperature Temperature Adjustment Keys: Press the TEMP+ or TEMP- keys to change the temperature by 0.5 °C increments. • The temperature set point range for Auto, Cooling, Heating and Dry (Dehumidification) is 16°C to 30°C (If ECO is on, then temperature range will change as per the ECO setting parameters). •... -
Seite 12: Special Function
Function Selection Special Function Selection: With the control powered on, press and hold the TEMP+ for 5 seconds to enter the special function menu. All the special function icons will display. Use the TEMP+ and TEMP- buttons to move between icons. Use FAN button to select function... - Seite 13 Function Selection Horizontal (up/down) louver setting. Press fan to enter. Use TEMP buttons to select louver position. Press fan to save. Vertical (left/right) louver setting. Press fan to enter. Use TEMP buttons to select louver position. Press fan to save. Clean Filter Alert.
-
Seite 14: Installer Settings
Installer Setting Adjust ECO Parameters: (ICON) • Cooling: Power on the unit. Adjust set temperature to 30°C. Press and hold FAN and TEMP+ for 5 seconds. The minimum allowable set temperature will be displayed in the top right corner. Use TEMP+/- to change the parameter, then press FAN save. -
Seite 15: Lock Settings
Lock Settings/ Fahrenheit Setting Central / Lock Function • Function is active only when system has a central control, such as the 40VCC617FQEE. This setting is activated only by the central Control. Central Control On/Off function only available. Central Lock No functions available. -
Seite 16: Temperature Compensation
Temperature Compensation Set Temperature Compensation: • With the display off, press and hold the FAN button for 5 seconds. The display will then show O (default) or current compensation setting. Use TEMP+/- buttons to adjust the compensation. Compensation can be set in 1 ° increments +/- 8°F (0.5°C increments up to +/-4°C). -
Seite 17: Error Checks
Error Checks How to check error: • lf there is an error, will display. • Check error: Press and hold TEMP- button for 5 seconds. The error history will appear in the top right corner. The current error will appear in the middle of the screen. lf there is no error, “--” will display. Mode Restriction Mode Restriction Function: •... -
Seite 18: Wiring Instruction
Wiring Controller Wiring Instruction A: One Controller for up to 16 indoor TYPE 1 Indoor 1 Indoor 2 Indoor N Indoor 15 Indoor 16 Wire controller Wire controller Wire controller Wire controller Wire controller Control wiring of wire controller, polar. Wire controller TYPE 2 Indoor 1... -
Seite 19: Wiring Diagrams
Wiring Controller Wiring Instruction Communication wiring Communication wiring length (m/ft) Dimensions of Wiring < 100m/328ft 0.3mm2x3-core shielded wire (22AWG, 3 wire) ≥100m/328ft and <200m/656ft 0.5mm2x3-core shielded wire (20AWG, 3 wire) ≥200m/656ft and <300m/984ft 0.75mm2x3-core shielded wire (18AWG, 3 wire) *Ground only one end of the shielded cable Wiring Diagrams yellow white... - Seite 20 Wiring Controller Wiring Instruction Communication wiring To take the front panel and back panel apart, slide the front panel up and press down on the back panel. Secure the back panel to the wall using screws. Connect the control wires. Attach the control to the back panel by aligning the bottom tabs and then pressing the top edge.
- Seite 21 Information according to Directive 2006/42/EC (Name of the manufacture) Carrier SCS (Address, city, country) Route de Thil - 01120 Montluel – France...
- Seite 22 The manufacturer reserves the right to change any product specifications without notice.
- Seite 23 Controller cablato Installazione e manuale dell’utente NOME MODELLO 40VCW117FQEE Edizione: 2021-04 Traduzione delle istruzioni originali...
- Seite 24 SOMMARIO Parti e funzioni Display interfaccia..............................1 Icone..................................2 Dip Switch................................4 Funzionamento Tasto Mode................................6 Tasto Fan.................................6 Tasti per la regolazione della temperatura.......................7 Funzione speciale Selezione della funzione speciale..........................8 Impostazioni per l’installatore Regolazione dei parametri ECO..........................10 Blocco bambini...............................10 Impostazioni blocco ...............................11 Fahrenheit / Celsius ..............................11 Compensazione della temperatura ........................12 Sbrinamento/Raffreddamento/Riscaldamento forzati ...................12...
-
Seite 25: Parti E Funzioni
Parti e funzioni Display interfaccia Full display... - Seite 26 Parti e funzioni Tasto Visualizzazione temperatura della stanza (dip switch SWl-2 acceso). Imposta visualizzazione della temperatura Filtro HRV (Heat Reclaim Ventilation), Se la funzione HRV è impostata, verrà mostrata questa icona L’icona di errore mostra il guasto rilevato Modalità ECO attiva Centrale/blocco quando collegato al controller centrale Oscillazione feritoia SU/GIÙ...
-
Seite 27: Dip Switch
Dip Switch Definizione di dip switch Dip Switch SW1 Predefi- nito SW1-1 Controller cablato Slave Controller cablato Master SW1-2 Visualizzazione della temperatura della stanza ON Visualizzazione della temperatura della stanza OFF SW1-3 Temperatura della stanza raccolta dall’unità interna Temperatura della stanza raccolta dal controller SW1-4 Il sistema resta spento dopo una perdita di tensione Riavvio automatico dopo una perdita di... -
Seite 28: Tasto Mode
Tasto Mode/ Tasto Fan Tasto Mode: Ogni pressione del pulsante MODE cambierà la modalità di funzionamento da Auto - Freddo - Caldo - Ventola - Secco (Deumidificazione) - Auto. • Ciascuna modalità ha la sua velocità della ventola predefinita. Modalità Velocità... -
Seite 29: Tasti Per La Regolazione Della Temperatura
Temperatura Tasti per la regolazione della temperatura: Premere i tasti TEMP+ o TEMP- per cambiare la temperatura con incrementi di 0,5 °C. • L’intervallo di temperatura impostato per Auto, Raffreddamento, Riscaldamento e Secco (Deumidificazione) va da 16°C a 30°C (se ECO è attiva, l’intervallo seguirà i parametri di ECO). •... -
Seite 30: Selezione Della Funzione Speciale
Selezione della funzione Selezione della funzione speciale: Con il dispositivo di controllo acceso, tenere premuto il tasto TEMP+ per 5 secondi per entrare nel menù dedicato alla funzione speciale. Verranno mostrate tutte le icone delle funzioni speciali. Usare i pulsanti TEMP+ e TEMP- per spostarsi tra le icone. -
Seite 31: Impostazioni Per L'installatore
Selezione della funzione Impostazione feritoia orizzontale (su/giù). Premere su fan per entrare. Usare i pulsanti TEMP per selezionare la posizione della feritoia. Premere su fan per salvare. Impostazione feritoia verticale (sinistra/destra). Premere su fan per entrare. Usare i pulsanti TEMP per selezionare la posizione della feritoia. Premere su fan per salvare. Avviso filtro pulito. -
Seite 32: Regolazione Dei Parametri Eco
Impostazioni blocco/ Impostazioni Fahrenheit Regolazione dei parametri ECO: (ICONA) • Raffreddamento: Accendere l’unità. Portare la temperatura a 30 °C. Tenere premuto FAN e TEMP+ per 5 secondi. La temperatura minima consentita sarà mostrata nell’angolo in alto a destra. Usare TEMP+/- per modificare il parametro, poi premere FAN per salvare. - Seite 33 Impostazioni blocco/ Impostazioni Fahrenheit Funzione centrale/blocco • Funzione attiva solo quando il sistema dispone di un dispositivo di controllo centrale, come ad esempio il 40VCC617FQEE. Questa impostazione può essere attivata solamente da dispositivo di controllo centrale. Dispositivo di controllo centrale Disponibile solo la funzione On/ Off.
-
Seite 34: Compensazione Della Temperatura
Compensazione della temperatura Impostare la compensazione della temperatura: • Con il display spento, tenere premuto il tasto FAN per 5 secondi. Il display mostrerà O (default) oppure l’attuale impostazione di compensazione. Usare i +/- pulsanti TEMP per regolare la compensazione. La compensazione può... -
Seite 35: Controllo Degli Errori
Controllo degli errori Come controllare gli errori: • Se viene rilevato un errore, verrà visualizzato • Controlla errore: Tenere premuto TEMP- per 5 secondi. La cronologia degli errori comparirà nell’angolo in alto a destra. L’errore attuale apparirà al centro dello schermo. Se non ci sono errori, comparirà “--”. Restrizione modalità... -
Seite 36: Istruzioni Di Cablaggio
Istruzioni di cablaggio del controller cablato A: Un controller per un massimo di 16 unità interne TIPO 1 Unità interna 15 Unità interna 2 Unità interna 1 Unità interna N Unità interna 16 Controller cablato Controller cablato Controller cablato Controller cablato Controller cablato Cablaggio di controllo del controller cablato, polare. -
Seite 37: Schema Elettrico
Istruzioni di cablaggio del controller cablato Cablaggio di comunicazione Lunghezza cavo di comunicazione (m/piedi) Dimensioni del cavo < 100 m/328 piedi 0.3mm2x3-cavo schermato con anima (22AWG, 3 cavi) ≥100 m/328 piedi e <200 m/656 piedi 0,5 mm 2x3-cavo schermato con anima (20AWG, 3 cavi) ≥200 m/656 piedi e <300 m/984 piedi 0, 75 mm2x3-cavo schermato con anima (18AWG, 3 cavi) *Mettere a terra solo una estremità... - Seite 38 Istruzioni di cablaggio del controller cablato Cablaggio di comunicazione Per separare il pannello anteriore e il pannello posteriore, far scorrere il pannello anteriore verso l'alto e premere verso il basso sul pannello posteriore. Fissare il pannello posteriore alla parete utilizzando le viti. Collegare i cavi del dispositivo di controllo.
- Seite 39 Informazioni in osservanza della Direttiva 2006/42/CE (Nome del produttore) Carrier SCS (Indirizzo, città, Paese) Route de Thil - 01120 Montluel – Francia...
- Seite 40 Il produttore si riserva il diritto di modificare qualsiasi specifica del prodotto senza preavviso.
-
Seite 41: Contrôleur Filaire
Contrôleur filaire Manuel d’installation et d’utilisation NOM DU MODÈLE 40VCW117FQEE Publication : 2021-04 Traduction des instructions originales... - Seite 42 TABLE DES MATIÈRES Pièces et fonctions Affichage de l’interface............................1 Icônes..................................2 Commutateur DIP..............................4 Fonctionnement Touche mode.................................6 Touche du ventilateur............................6 Touches de réglage de la température .........................7 Fonction spéciale Sélection de la fonction spéciale ..........................8 Réglages de l’installateur Ajuster les paramètres ECO ..........................10 Verrouillage enfant .............................10 Réglages de verrouillage ............................11 Fahrenheit / Celsius ............................11...
-
Seite 43: Pièces Et Fonctions
Pièces et fonctions Affichage de l’interface Full display... - Seite 44 Pièces et fonctions Clé Affichage de la température ambiante (commutateur DIP SWl-2 activé). Affichage de la température de consigne Filtre HRV (Heat Reclaim Ventilation), si la fonction HRV est définie, cette icône s’affichera L’icône d’erreur affiche la défaillance détectée Mode ECO activé Central/verrouillage lorsqu’il est connecté...
-
Seite 45: Commutateur Dip
Commutateur DIP Définition du commutateur DIP Commutateur DIP SW1 Défaut SW1-1 Contrôleur filaire esclave Contrôleur filaire principal SW1-2 Affichage de la température ambiante activé Affichage de la température ambiante désactivé SW1-3 Température ambiante collectée à partir de l'unité Température ambiante collectée à partir intérieure du contrôleur SW1-4... -
Seite 46: Touche Mode
Touche de mode / Touche de ventilateur Touche de mode : Chaque pression sur le bouton MODE changera le mode de fonctionnement à partir de Auto - Cool - Heat- Fan - Dry {Dehumidification) –Auto. • Chaque mode a sa vitesse initiale de ventilateur par défaut. Mode Vitesse du ventilateur État initial... -
Seite 47: Touches De Réglage De La Température
Température Touches de réglage de la température : Appuyez sur les touches TEMP+ ou TEMP- pour modifier la température par incréments de 0,5 °C. • La plage de point de consigne de température pour Auto, Cooling, Heating et Dry (Dehumidification) est de 16 °C à... -
Seite 48: Sélection De La Fonction Spéciale
Sélection de la fonction Sélection de la fonction spéciale Avec le contrôleur sous tension, maintenez la touche TEMP + enfoncée pendant 5 secondes pour accéder au menu des fonctions spéciales.Toutes les icônes de fonctions spéciales s’afficheront.Utilisez les boutons TEMP+ et TEMP- pour vous déplacer d’une icône à... - Seite 49 Sélection de la fonction Réglage du volet horizontal (haut/bas).Appuyez sur Fan pour entrer.Utilisez les boutons TEMP pour sélectionner la position du volet.Appuyez sur Fan pour enregistrer Réglage du volet vertical (gauche/droite).Appuyez sur Fan pour entrer.Utilisez les boutons TEMP pour sélectionner la position du volet.Appuyez sur Fan pour enregistrer Alerte de nettoyage du filtre.Appuyez sur Fan pour réinitialiser.
-
Seite 50: Réglages De L'installateur
Réglage de l’installateur Ajustez les paramètres ECO : (ICÔNE) • Refroidissement :Allumez l’appareil.Réglez la température de consigne sur 30 °C. Appuyez et maintenez FAN et TEMP+ pendant 5 secondes.La température de consigne minimale autorisée sera affichée dans le coin supérieur droit.Utilisez TEMP+/- pour changer le paramètre, puis appuyez sur FAN pour enregistrer.La température mini- male par défaut est de 23 °C. -
Seite 51: Réglages De Verrouillage
Réglages de verrouillage/Réglage Fahrenheit Fonction centrale/de verrouillage • La fonction est active uniquement lorsque le système dispose d’un contrôle central, tel que le 40VCC617FQEE. Ce réglage n’est activé que par le contrôleur central. Contrôleur central Fonction On/Off uniquement disponible. Verrouillage central Aucune fonction disponible. -
Seite 52: Compensation De Température
Compensation de température Réglage de la Compensation de température : • Une fois l’affichage éteint, appuyez sur le bouton FAN et maintenez-le pendant 5 secondes.L’affichage montrera alors O (par défaut) ou le réglage de compensation actuel.Utilisez les boutons TEMP+/- pour régler la compensa- tion.La compensation peut être réglée par incréments de 1°... -
Seite 53: Vérification Des Erreurs
Vérification des erreurs Comment vérifier l’erreur : • S’il y a une erreur, s’affichera. • Vérifiez l’erreur :Appuyez sur le button TEMP- et maintenez pendant 5 secondes.L’historique des erreurs apparaîtra dans le coin supérieur droit.L’erreur actuelle apparaîtra au milieu de l’écran. S’il n’y a pas d’erreur, «... -
Seite 54: Instructions De Câblage
Instructions de câblage du contrôleur filaire A :Un contrôleur pour jusqu’à 16 unités intérieures TYPE 1 Intérieure 15 Intérieure 2 Intérieure N Intérieure 16 Intérieure 1 Contrôleur filaire Contrôleur filaire Contrôleur filaire Contrôleur filaire Contrôleur filaire Câblage de contrôle du fil contrôleur, polaire. -
Seite 55: Schémas De Câblage
Instructions de câblage du contrôleur filaire Câblage de communication Longueur du câblage de communication (m/pi) Dimensions du câblage < 100 m/328 pieds Fil blindé de 0,3 mm 2x3 conducteurs (22 AWG, 3 fils) ≥ 100 m/328 pieds et < 200 m/656 pieds Fil blindé... - Seite 56 Instructions de câblage du contrôleur filaire Câblage de communication Pour séparer le panneau avant et le panneau arrière, faites glisser le panneau avant vers le haut et appuyez sur le panneau arrière. Fixez le panneau arrière au mur à l'aide des vis. Connectez les fils du contrôleur.
- Seite 57 Informations selon la directive 2006/42/CE (Nom du fabricant) Carrier SCS (Adresse, ville, pays) Route de Thil - 01120 Montluel - France...
- Seite 58 Le fabricant se réserve le droit de modifier les spécifications du produit sans préavis.
- Seite 59 Kabelsteuerung Installations- und Bedienungsanleitung MODELLNAME 40VCW117FQEE Auflage: 2021-04 Übersetzung der Originalanleitung...
- Seite 60 INHALTSVERZEICHNIS Teile und Funktionen Schnittstellenanzeige ............................1 Symbole ................................2 DIP Schalter.................................4 Operation Modus-Taste................................6 Ventilatorschlüssel ...........................………6 Temperaturanpassungstasten ..........................7 Spezialfunktion Sonderfunktionsauswahl ............................8 Installation-Einstellungen ECO-Parameter anpassen ..........................10 Kindersicherung ..............................10 Sperreinstellungen ............................11 Fahrenheit Celsius ............................11 Temperaturkompensation ..........................12 Erzwungenes Abtauen / Kühlen / Heizen ......................12 Fehlerprüfungen ...............................13 Moduseinschränkung ............................14 Moduskombinationseinstellungen ........................15 Verdrahtungsanweisung ...........................16...
-
Seite 61: Teile Und Funktionen
Teile und Funktionen Schnittstellenanzeige Full display... - Seite 62 Teile und Funktionen Schlüssel Raumtemperaturanzeige (DIP-Schalter SWl-2 eingeschaltet). Temperaturanzeige einstellen Filter HRV (Wärmerückgewinnungslüftung): Wenn die HRV-Funktion eingestellt ist, wird dieses Symbol angezeigt Das Fehlersymbol zeigt den erkannten Fehler an ECO-Modus ein Zentral/Schloss bei Anschluss an eine zentrale Steuerung Auf/Ab-Jalousieschwingung LINKS/RECHTS Jalousieschwingung Kindersicherung an Master / Slave Master / Slave-Kabelsteuerung...
-
Seite 63: Dip Schalter
DIP Schalter Definition des Dip-Schalters Dip-Schalter SW1 AUSZUSCHALTEN Standard SW1-1 Slave-Kabelsteuerung Master-Kabelsteuerung AUSZUSCHALTEN SW1-2 Raumtemperaturanzeige ein Raumtemperaturanzeige aus AUSZUSCHALTEN SW1-3 Raumtemperatur vom Innengerät erfasst Raumtemperatur vom Regler AUSZUSCHALTEN erfasst SW1-4 Das System bleibt nach einem Stromausfall Automatischer Neustart nach AUSZUSCHALTEN ausgeschaltet Stromausfall SW1-5... -
Seite 64: Modus-Taste
Modustaste / Ventilatortaste Modusschlüssel: Mit jedem Drücken der MODUS-Taste wird die Betriebsart von Auto - Cool - Heat - Fan - Dry (Entfeuchtung) - Auto geändert. • Jeder Modus hat seine anfängliche Standardventilatorgeschwindigkeit. Modus Ventilatorgeschwin- digkeit Ausgangszu- Auto Auto 24°C. stand Kühl Hoch... -
Seite 65: Temperaturanpassungstasten
Temperatur Temperaturanpassungstasten: Drücken Sie die TEMP+ oder TEMP- Tasten, um die Temperatur in Schritten von 0,5°C zu ändern. • Der Temperatursollwertbereich für Auto, Kühlen, Heizen und Trocknen (Entfeuchten) beträgt 16°C bis 30°C (Wenn ECO eingeschaltet ist, ändert sich der Temperaturbereich gemäß den ECO-Einstellparametern). •... -
Seite 66: Auswahl Spezieller Funktionen
Funktionsauswahl Auswahl spezieller Funktionen: Halten Sie bei eingeschalteter Steuerung TEMP + 5 Sekunden lang gedrückt, um das Sonderfunktionsmenü aufzurufen. Alle Sonderfunktionssymbole werden angezeigt. Verwenden Sie die Tasten TEMP + und TEMP-, um zwischen den Symbolen zu wechseln. Verwenden Sie die VENTILATOR-Taste, um die Funktion auszuwählen... - Seite 67 Funktionsauswahl Horizontale Lamelleneinstellung (nach oben / unten). Verwenden Sie die Ventilator-Taste zum Bestätigen Verwenden Sie die TEMP-Tasten, um die Position der Luftklappe auszuwählen. Drücken Sie zum Speichern auf Ventilator. Vertikale (links / rechts) Luftklappeneinstellung. Verwenden Sie die Ventilator-Taste zum Bestätigen Verwenden Sie die TEMP-Tasten, um die Position der Luftklappe auszuwählen. Drücken Sie zum Speichern auf Ventilator.
-
Seite 68: Installation-Einstellungen
Installation-Einstellung ECO-Parameter anpassen: (ICON) • Kühlung: Schalten Sie das Gerät ein. Stellen Sie die eingestellte Temperatur auf 30°C ein. Halten Sie FAN und TEMP + 5 Sekunden lang gedrückt. Die minimal zulässige eingestellte Temperatur wird in der oberen rechten Ecke angezeigt. -
Seite 69: Einstellungen Sperren/Fahrenheit Einstellen
Einstellungen sperren/Fahrenheit einstellen Zentral- / Sperrfunktion • Die Funktion ist nur aktiv, wenn das System über eine zentrale Steuerung verfügt, z.B. den 40VCC617FQEE. Diese Einstellung wird nur von der zentralen Steuerung aktiviert. Zentrale Steuerung Ein/Aus-Funktion nur verfügbar. Zentralverriegelung Keine Funktionen verfügbar. Fahrenheit Einstellung und Anzeige: •... -
Seite 70: Temperaturkompensation
Temperaturkompensation Temperaturkompensation einstellen: • Halten Sie bei ausgeschaltetem Display die FAN-Taste 5 Sekunden lang gedrückt. Das Display zeigt dann die Einstellung O (Standard) oder die aktuelle Kompensation an. Verwenden Sie die TEMP +/- Tasten, um die Kompensation anzupassen. Die Kompensation kann in Schritten von 1 ° +/- 8 ° F (0,5 ° C-Schritte bis +/- 4 ° C) eingestellt werden. -
Seite 71: Fehlerprüfungen
Fehlerprüfungen So überprüfen Sie Fehler: • Wenn ein Fehler auftritt, wird angezeigt. • Fehler überprüfen: Halten Sie die TEMP-Taste 5 Sekunden lang gedrückt. Die Fehlergescichte wird in der oberen rechten Ecke angezeigt. Der aktuelle Fehler wird in der Mitte des Bildschirms angezeigt. Wenn kein Fehler vorliegt, wird „-“... -
Seite 72: Verdrahtungsanweisung
Verdrahtungsanweisung für Verdrahtungssteuerung EIN: Ein Controller für bis zu 16 Innenräume TYP 1 Innen 15 Innen 2 Innen N Innen 16 Innen 1 Kabelsteuerung Kabelsteuerung Kabelsteuerung Kabelsteuerung Kabelsteuerung Verdrahtung des Kabels steuern Regler, polar. Kabelsteuerung TYP 2 Innen 16 (Haupt- Innen 1 Innen 2 Innen N... -
Seite 73: Kommunikationsverkabelung
Verdrahtungsanweisung für Verdrahtungssteuerung Kommunikationsverkabelung Länge der Kommunikationsverkabelung (m/ft) Abmessungen der Verkabelung <100 m/328ft Abgeschirmter Draht mit 0,3 mm2 x 3 Adern (22 AWG, 3 Drähte) ≥ 100 m und <200 m Abgeschirmter Draht mit 0,5 mm2 x 3 Adern (20 AWG, 3 Drähte) ≥... - Seite 74 Verdrahtungsanweisung für Verdrahtungssteuerung Kommunikationsverkabelung Um die Vorder- und Rückseite auseinander zu nehmen, schieben Sie die Vorderseite nach oben und drücken Sie die Rückseite nach unten. Befestigen Sie die Rückwand mit Schrauben an der Wand. Schließen Sie die Steuerkabel an. Befestigen Sie das Steuerelement an der Rückseite, indem Sie die unteren Laschen ausrichten und dann auf die Ober- kante drücken.
- Seite 75 Angaben gemäß Richtlinie 2006/42/EG (Name des Herstellers) Carrier SCS (Adresse, ville, pays) Route de Thil - 01120 Montluel - France...
- Seite 76 Der Hersteller behält sich das Recht vor, Produktspezifikationen ohne vorherige Ankündigung zu ändern.
- Seite 77 Controlador de cables Manual del propietario e instalación NOMBRE DEL MODELO 40VCW117FQEE Edición: 2021-04 Traducción de las ins trucciones originales...
- Seite 78 TABLA DE CONTENIDO Piezas y funciones Imagen en pantalla de interfaz..........................1 Iconos..................................2 Interruptor DIP................................4 Operación Tecla de modo................................6 Tecla de ventilador..............................6 Teclas de ajuste de temperatura ...........................7 Función especial Selección de función especial ..........................8 Ajustes del instalador Ajustar parámetros ECO .............................10 Cerradura para niños ............................10 Ajustes de cerradura ............................11 Fahrenheit / Celsius .............................11...
-
Seite 79: Piezas Y Funciones
Piezas y funciones Imagen en pantalla de interfaz Full display... - Seite 80 Piezas y funciones Tecla Imagen en pantalla de temperatura ambiente (interruptor dip SWI-2 encendido). Imagen en pantalla de temperatura fijada Filtro HRV (ventilación calor recuperado), si se fija la función HRV, mostrará este icono El icono de error muestra en pantalla fallo detectado Modo ECO encendido Central/cerradura cuando se conecta a un controlador central oscilación de rejilla ARRIBA/ABAJO...
-
Seite 81: Interruptor Dip
Interruptor DIP Definición de interruptor DIP Interruptor DIP SW1 Encendido Apagado Valor por defecto SW1-1 Controlador con cable esclavo Controlador con cable maestro Apagado SW1-2 Imagen en pantalla encendida de temperatura Imagen en pantalla apagada de Apagado ambiente temperatura ambiente SW1-3 Temperatura ambiente recolectada de la unidad de Temperatura ambiente... -
Seite 82: Tecla De Modo
Tecla de Modo/ Tecla de Ventilador Tecla de modo: Cada vez que se presione el botón de MODO se cambiará el modo operativo desde Automático - Frío - Calor - Ventilador - Seco {Deshumidificación} -Automático. • Cada modo tiene su velocidad de ventilador por defecto inicial Modo Velocidad del venti- lador... -
Seite 83: Teclas De Ajuste De Temperatura
Temperatura Teclas de ajuste de temperatura: Presione las teclas TEMP + o TEMP- para cambiar la temperatura en incrementos de 0,5°C. • El rango de punto de ajuste de temperatura para Automático, Enfriamiento, Calor y Seco (deshumidificación) es 16°C a 30°C (Si ECO está encendido, entonces el rango de temperatura cambiará según los parámetros de ajuste ECO). -
Seite 84: Selección De Función Especial
Selección de función Selección de función especial: Con el control activado, presione y sostenga TEMP+ durante 5 segundos para entrar al menú de función especial. Se mostrarán todos los iconos de función especial. Use los botones TEMP+ y TEMP- para moverse entre iconos. Use el botón VENTILADOR para seleccionar función. - Seite 85 Selección de función Ajuste de rejilla horizontal (arriba/abajo). Presione ventilador para entrar. Use los botones de TEMP para seleccionar posición de la rejilla. Presione ventilador para guardar. Ajuste de rejilla vertical (izquierda/derecha). Presione ventilador para entrar. Use los botones de TEMP para seleccionar posición de la rejilla.
-
Seite 86: Ajustes Del Instalador
Ajustes del instalador Ajustar parámetros ECO (ICONO) • Enfriamiento: Activar la unidad. Ajuste temperatura fijada a 30° C. Presione y sostenga VENTILADOR y TEMP+ durante 5 segundos. La temperatura fijada mínima permisible se mostrará en pantalla en la esquina derecha superior. -
Seite 87: Ajustes De Cerradura
Ajustes de cerradura/Ajuste Fahrenheit Función de cerradura/central • La función está activa únicamente cuando el sistema tiene control central, tal como 40VCC617FQEE. Este ajuste es activado únicamente por el Control central. Control central Solo está disponible función Encendido/Apagado. Cerradura central No hay funciones disponibles. -
Seite 88: Compensación De Temperatura
Compensación de temperatura Compensación de temperatura fijada: • Con la pantalla apagada, presione y sostenga el botón VENTILADOR durante 5 segundos. Luego, la pantalla mostrará O (por defecto) o el ajuste de compensación actual. Use los botones TEMP+/- para ajustar la compensación. -
Seite 89: Comprobaciones De Errores
Comprobaciones de error Cómo comprobar errores: • Si hay un error, aparecerá en pantalla. • Comprobar error: Presione y sostenga el botón TEMP- durante 5 segundos. El historial de errores aparecerá en la esquina superior derecha. El error actual aparecerá en medio de la pantalla. Si no hay error, “--” aparecerá en pantalla. - Seite 90 Instrucciones de cableado del controlador de cableado A: Un controlador hasta para 16 interiores TIPO 1 Interiores 15 Interiores 2 Interiores N Interiores 16 Interiores 1 Controlador de Controlador de Controlador de Controlador de Controlador de cables cables cables cables cables Cableado de control de cable...
-
Seite 91: Instrucciones De Cableado
Instrucciones de cableado del controlador de cableado Cableado de comunicación Longitud del cableado de comunicación (m/pies) Dimensiones del cableado < 100m/328ft cable protegido de núcleo 0.3mm2x3- (22AWG, 3 cables) ≥100m/328ft y <200m/656ft cable protegido de núcleo 0.5mm2x3- (20AWG, 3 cables) ≥200m/656ft y <300m/984ft cable protegido de núcleo 0.75mm2x3- (18AWG, 3 cables) *Solo tierra un extremo del cable protegido... - Seite 92 Instrucciones de cableado del controlador de cableado Cableado de comunicación Para separar el panel delantero y el panel trasero, deslice hacia arriba el panel delantero y presione hacia abajo el panel trasero. Asegure el panel trasero a la pared usando tornillos. Conecte los cables de control.
- Seite 93 Información de acuerdo a la Directiva 2006/42/EC (Nombre del fabricante) Carrier SCS (Dirección, ciudad, país) Route de Thil - 01120 Montluel – Francia...
- Seite 94 El fabricante se reserva el derecho de cambiar cualesquiera especificaciones de producto sin previo aviso.
-
Seite 95: Controlador Remoto
Controlador remoto Manual de instalação do usuário NOME DO MODELO 40VCW117FQEE Edição: 2021-04 Tradução das instruções originais... - Seite 96 CONTEÚDO Peças e Funções Ecrã da Interface..............................1 Ícones...................................2 Comutador de submersão............................4 Funcionamento Tecla do modo..............................6 Tecla do ventilador..............................6 Teclas de ajuste da temperatura...........................7 Funções especiais Seleção da função especial ..........................8 Configurações de instalação Ajuste dos parâmetros ECO ..........................10 Trava para crianças ............................10 Configurações de Bloqueio ..........................11 Graus Fahrenheit/Celsius ..........................11 Compensação da temperatura ..........................12...
-
Seite 97: Peças E Funções
Peças e Funções Ecrã da interface Full display... - Seite 98 Peças e Funções Tecla Ecrã da temperatura ambiente (SWl-2 comutador de submersão lig.). Definir ecrã da temperatura Filtro Ao definir a função HRV, aparece o ícone HRV (Ventilação de recuperação de calor). O ícone de erro mostra a falha detectada Modo ECO lig.
-
Seite 99: Comutador De Submersão
Comutador de submersão Definição do comutador de submersão SW1 Comutador de submersão DESL Padrão SW1-1 Controlador remoto dependente Controlador remoto master DESL SW1-2 Lig ecrã da temperatura ambiente Desl ecrã da temperatura ambiente DESL SW1-3 Temperatura ambiente colectada da unidade Temperatura ambiente colectada do DESL interna... -
Seite 100: Tecla Do Modo
Tecla do modo/tecla do ventilador Tecla do modo: Sempre que pressionar a tecla MODO, o modo de operação vai mudar de Auto - Resfriar - Calor - Ventilador - Secagem (Desumidificação) - Automático. • Cada modo tem sua velocidade padrão de ventilação inicial. Modo Velocidade do ventilador... -
Seite 101: Teclas De Ajuste Da Temperatura
Temperatura Teclas de ajuste da temperatura: Pressione as teclas TEMP + ou TEMP- para definir a temperatura em incrementos de 0,5°C. • A faixa média de temperatura para Automático, Resfriamento, Aquecimento e Secagem (Desumidificação) é de 16 a 30°C (se o ECO está ligado, a faixa da temperatura vai trocar de acordo com os parâmetros de configuração ECO). - Seite 102 Seleção da função Seleção especial da função: Com o controle ligado, pressione e mantenha pressionada a tecla TEMP + por 5 segundos para acessar o menu de funções especiais. Vai aparecer todos os ícones de funções especiais. Use as teclas TEMP + e TEMP- para mover entre os ícones.
- Seite 103 Seleção da função Configuração da grelha horizontal (para cima/para baixo). Pressione "ventilador" para entrar. Use as teclas TEMP para selecionar a posição da grelha. Pressione "ventilador" para salvar. Configuração da grelha vertical (esquerda/direita). Pressione "ventilador" para entrar. Use as teclas TEMP para selecionar a posição da grelha. Pressione "ventilador" para salvar. Limpe o alerta do filtro.
-
Seite 104: Configurações De Instalação
Configurações de instalação Parâmetros de ajuste ECO: (ÍCONE) • Resfriamento: Ligue a unidade. Ajuste a temperatura para 30°C. Pressione e mantenha pressionadas as teclas VENTILADOR e TEMP+ por 5 segundos. A temperatura mínima permitida aparece no canto superior direito. Use as teclas TEMP +/- para alterar o parâmetro e pressione VENTILADOR para salvar. A temperatura mínima padrão é... - Seite 105 Configurações de trava/ Configurações Fahrenheit Função de bloqueio/central • A função está ativa apenas quando o sistema tem um controle central, como o 40VCC617FQEE. Esta configuração é ativada somente pelo Comando central. Comando central Somente a função liga/desliga está disponível. Bloqueio central Não há...
-
Seite 106: Compensação Da Temperatura
Compensação da temperatura Ajuste de compensação da temperatura: • Com o ecrã desligado, pressione e mantenha pressionada a tecla VENTILADOR por 5 segundos. Vai aparecer O (padrão) no ecrã ou a configuração de compensação atual. Use as teclas TEMP +/- para definir a compensação. A compensação pode ser ajustada em incrementos de 1°... -
Seite 107: Análises De Erro
Análises de erro Processo de verificação de erros: • Se existem erros, o vai mostrar. • Verifique o erro: Pressione e mantenha pressionada por 5 segundos a tecla TEMP-. Vai aparecer o histórico de erros no canto direito superior. O erro actual aparece no meio do ecrã. Se não existir erro, aparece “-”. Restrições do modo Função das restrições do modo: •... - Seite 108 Instruções de conexão do controlador remoto A: Um controlador de até 16 unidades internas TIPO 1 Interna 15 Interna 2 Interna N Interna 16 Interna 1 Controlador Controlador Controlador Controlador remoto Controlador remoto remoto remoto remoto Conexão do controle remoto controlador, polarizado.
- Seite 109 Instruções de conexão do controlador remoto Conexão de transmissão Comprimento da conexão de transmissão (m/pés) Dimensões de conexão < 100m/328 pés 0,3mm2x3- fio blindado (22AWG, 3 fios) ≥100m/328 pés e <200m/656 pés 0,5mm 2x3 - fio blindado (20AWG, 3 fios) ≥200m/656 pés e <300m/984 pés 0,75mm 2x3 - fio blindado (18AWG, 3 fios) *Aterre apenas uma extremidade do cabo blindado...
- Seite 110 Instruções de conexão do controlador remoto Conexão de transmissão Para afastar o painel frontal e o painel posterior, deslize o painel frontal para cima e pressione para baixo no painel posterior. Fixe o painel posterior na parede usando parafusos. Conecte os fios do controle. Prenda o controle no painel posterior alinhando as guias inferiores e pressionando a borda superior.
- Seite 111 Informações em conformidade com a Diretriz 2006/42/EC (Nome do fabricante) Carrier SCS (Endereço, cidade, país) Route de Thil - 01120 Montluel – França...
- Seite 112 O fabricante reserva-se o direito de alterar as especificações do produto sem aviso prévio.
