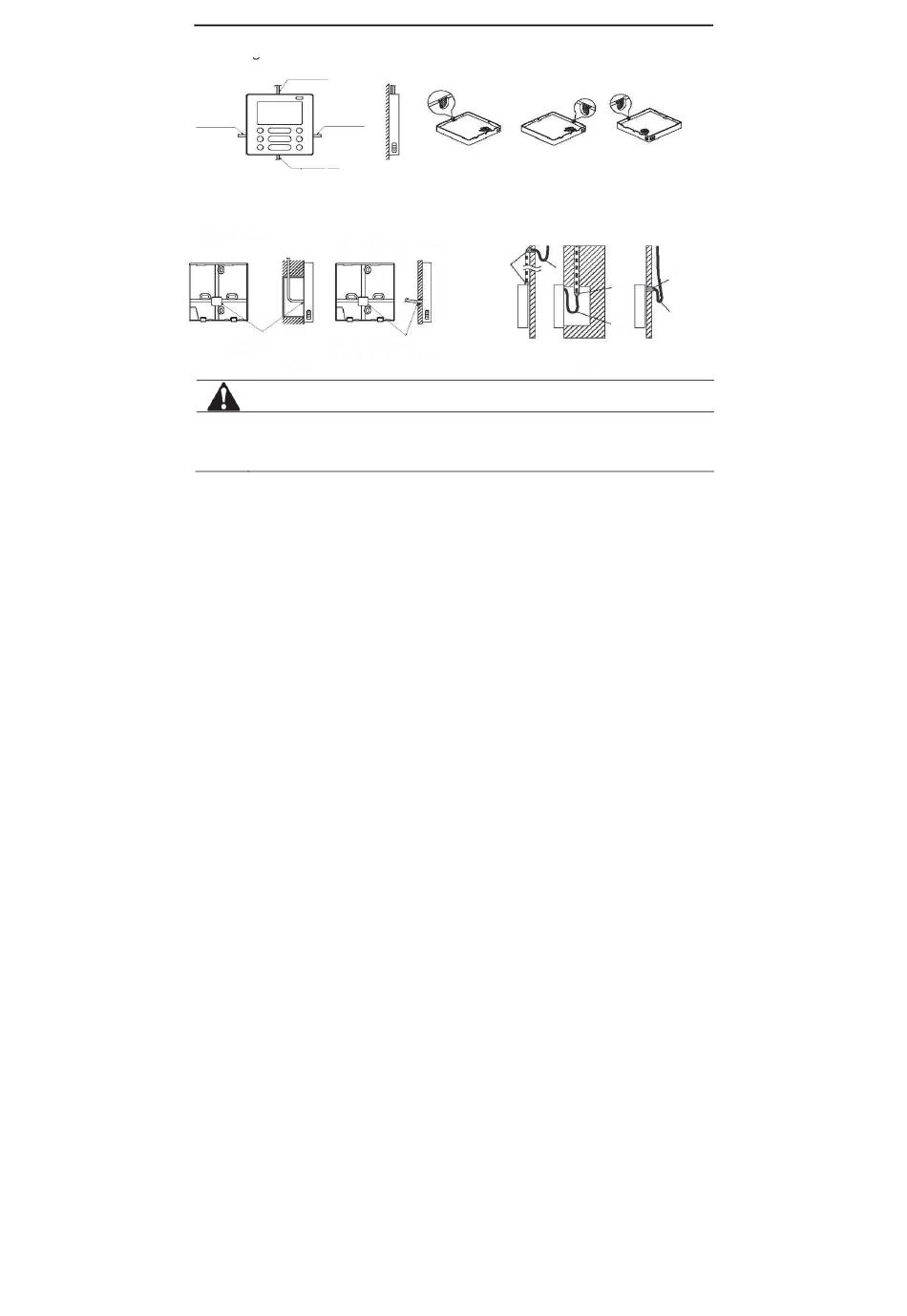

3. INSTALLATIONSMETHODE
6. Verdrahtung
Kabelaus-
gang oben
Kabelaus-
Kabelaus-
gang rechts
gang links
Kabelaus-
gang unten
B. Abgeschrimte Verdrahtung
Verdrahtung in
Verdrahtung durch die
Unterputzdose
Wand
Verdrahtungsöffnung und Verdrah-
Verdrahtungsöff-
tungsbohrung in der Wand: ø 20 mm
nung
Abb. 3-9
Verhindern Sie, dass Wasser in die Fernbedienung eindringen kann, machen Sie eine Schlaufe und
verwenden Sie Dichtmasse, um die Fernbedienung abzudichten. (Abb. 3-10)
Achten Sie bei der Installation auf eine gewisse Überlänge des Anschlussdrahtes, um die Fernbedienung
für die Wartung abnehmen zu können.
8
A.
Für die Aufputzmontage gibt es vier Möglichkeiten für den Kabelausgang. Bei
drei Richtungen muss das Gehäuse ausgebrochen werden
Ausbruch für
Ausbruch für
Kabelausgang oben
Kabelausgang links
Abb. 3-8
Dichtung
Schlaufe
VORSICHT
Ausbruch für
Kabelausgang rechts
Dichtung
Dichtung
Schlaufe
Schlaufe
Abb. 3-10
