Fernbedienungs-ID-Funktion
FERNBEDIENUNGS- ID
Mithilfe der Fernbedienung, die dem Bildschirm beiliegt, können Sie über den so
genannten FERNBEDIENUNGS-ID-MODUS bis zu 26 einzelne MultiSync-Monitore
steuern. Der FERNBEDIENUNGS-ID-Modus arbeitet in Verbindung mit der Monitor-ID und
ermöglicht die Steuerung von bis zu 26 MultiSync-Monitoren. Beispiel: Beim Einsatz von
mehreren Monitoren im selben Bereich würde eine Fernbedienung im Normal-Modus

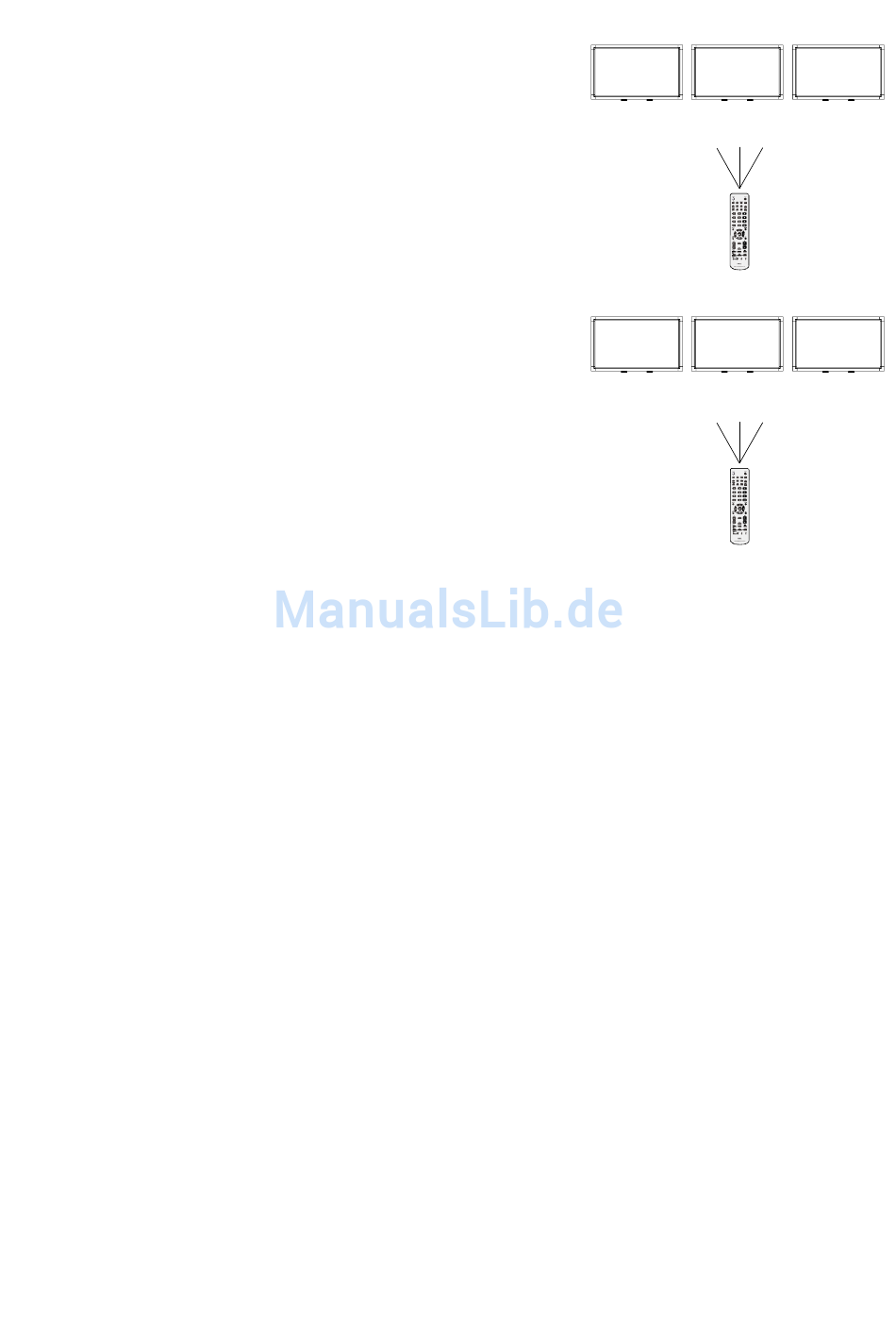

Signale an alle Monitore gleichzeitig senden, Abbildung 1. Im FERNBEDIENUNGS-ID-
Modus wird nur ein bestimmter Monitor in der Gruppe bedient, Abbildung 2.
DIE FERNBEDIENUNGS-ID EINSTELLEN
Halten Sie die Taste REMOTE ID SET der Fernbedienung gedrückt und geben Sie mit der
ZEHNERTASTATUR die ID (1-26) des Monitors ein, den Sie fernsteuern möchten. Sie
können dann mit der Fernbedienung den Monitor bedienen, der diese Monitor-ID-Nummer
hat.
Wird 0 ausgewählt oder befindet sich die Fernbedienung im Normal-Modus, werden alle
Monitore bedient.
DIE FERNBEDIENUNGS-ID EINSTELLEN
ID-Modus – Halten Sie, um den ID-Modus einzustellen, die Taste REMOTE ID SET zwei
Sekunden lang gedrückt.
Normal-Modus – Um zum Normal-Modus zurückzukehren, halten Sie die Taste REMOTE
ID RESET zwei Sekunden lang gedrückt.
Damit diese Funktion einwandfrei arbeitet, muss dem Monitor eine Monitor-ID-Nummer
zugewiesen werden. Die Monitor-ID-Nummer kann im OSD im Menü
MEHRFACHANZEIGE zugewiesen werden (siehe Seite 30).
Drücken Sie die Taste „DISPLAY", um den Informations-OSD aufzurufen. Der Informations-
OSD zeigt die Monitor-ID-Nummer und andere Informationen an, wie z. B. den Signaltyp,
das Zoom-Verfahren usw.
Dieser LCD-Monitor kann mit einer RS-232C-Verbindung über einen PC oder über eine Fernbedienung gesteuert
werden.
MONITOR-ID und IR-Steuerung
Mit einem PC oder einer Infrarotfernbedienung können bis zu 26 mittels RS-232C verkettete Monitore vom Typ LCD6520L/LCD6520P
gesteuert werden.
1. Verbinden Sie einen PC mit LCD6520L/LCD6520P.
Verbinden Sie den RS-232C-Steuerungsausgang des PC mit dem RS-232C-Eingang des LCD6520L/LCD6520P. Sie können dann
den RS-232C-Ausgang des LCD6520L/LCD6520P mit dem RS-232C-Eingang eines anderen LCD6520L/LCD6520P verbinden.
Bis zu 26 Monitore können mittels RS-232C verbunden werden.
2. Stellen Sie die Monitor-ID und den IR-Steuerungsmodus ein.
Damit die Bedienung einwandfrei funktioniert, sollte die Monitor-ID im OSD-Menü jedes Monitors in der Kette eingestellt werden. Die
Monitor-ID kann im OSD im Menü „MEHRFACHANZEIGE" eingestellt werden. Die Monitor-ID-Nummer kann zwischen 1 und 26 eingestellt
werden. Zwei Monitore sollten nie die gleiche Monitor-ID-Nummer haben. Wir empfehlen, jeden Monitor in der Verkettung fortlaufend von 1
an zu nummerieren. Der erste Monitor in der Verkettung ist der so genannte Primärmonitor. Nachfolgende Monitore in der Verkettung sind
Sekundärmonitore.
Stellen die „IR-STEUERUNG" des ersten Monitors in der RS-232C-Verkettung im Menü „ERWEITERTE EINSTELLUNGEN" auf „PRIMÄR".
Stellen Sie die „IR-STEUERUNG" auf allen anderen Monitoren auf „SEKUNDÄR".
3. Drücken Sie auf der Fernbedienung die Taste „DISPLAY" und zeigen Sie dabei auf den „PRIMÄRMONITOR". Der Informations-
OSD wird oben links im Bildschirm angezeigt.
Monitor-ID: Zeigt die ID-Nummer des aktuellen Monitors in der Verkettung an.
Ziel-ID: Zeigt die ID-Nummer des Monitors an, der über die Verkettung vom aktuellen Monitor aus gesteuert werden soll.
Drücken Sie die Tasten „+" oder „-" , bis unter „Ziel-ID" die ID-Nummer des Monitors angezeigt wird, den Sie steuern wollen. Sollen alle
verketteten Monitore gleichzeitig gesteuert werden, wählen Sie „ALLE" als „Ziel-ID".
4. Richten Sie die Fernbedienung auf den „PRIMÄRMONITOR" und steuern Sie dabei einen „SEKUNDÄRMONITOR".
Auf dem ausgewählten Zielmonitor wird „OSD-MENÜ" angezeigt.
HINWEIS: Wird das OSD-Menü für die Einstellung der ID-Nr. angezeigt, richten Sie die Fernbedienung auf den „PRIMÄRMONITOR"
und drücken die Taste „DISPLAY", um diesen OSD auszublenden.
TIPP: Wenn das Gerät aufgrund einer falschen Einstellung der IR-STEUERUNG nicht mehr reagiert, halten Sie die Taste DISPLAY ca.
fünf Sekunden gedrückt, damit das Menü IR-STEUERUNG auf NORMAL zurückgesetzt wird.
Deutsch-36
Monitor ID:1
Monitor ID:2
Fernbedienung
Fernbedienung
funktioniert
funktioniert
Abbildung 1
Fernbedienung im
Normal-Modus oder
FERNBEDIENUNGS-
ID auf 0 eingestellt
Monitor ID:1
Monitor ID:2
Fernbedienung
Fernbedienung
funktioniert nicht
funktioniert nicht
Abbildung 2
Auf der
Fernbedienung ist die
FERNBEDIENUNGS-
ID: 3 ist eingestellt.
Monitor ID:3
Fernbedienung
funktioniert
Monitor ID:3
Fernbedienung
funktioniert
