Steuern des LCD-Monitors mittels RS-232C-Steuerung
Sie können diesen LCD-Monitor steuern, indem Sie einen Computer mit RS-232C-Terminator anschließen.
Folgende Funktionen können vom Computer aus gesteuert werden:
•
Ein- und Ausschalten
•
Wechseln des Eingangssignals

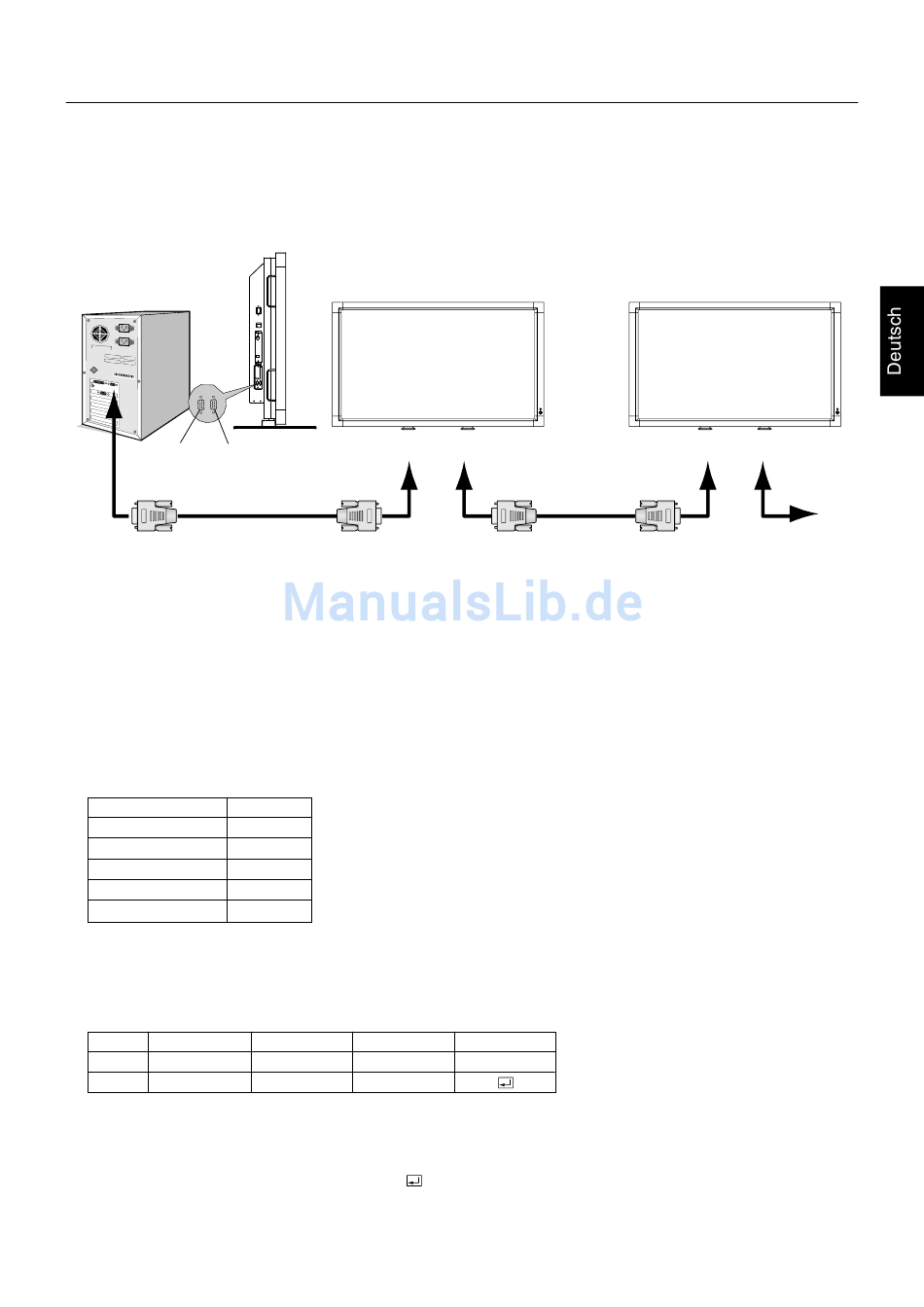

Anschluss
LCD-Monitor + PC
PC
EINGANG
AUSGANG
(Ausgang)
RS-232C-Kabel
HINWEIS:
Falls Ihr (IBM- oder IBM-kompatibler) Computer nur über einen 25-poligen seriellen Anschluss verfügt,
benötigen Sie einen entsprechenden Adapter. Weitere Informationen erhalten Sie bei Ihrem Händler.
* Damit die Bedienung funktioniert, muss der RS-232C-AUSGANG mit einem Monitor des gleichen Modells verbunden werden.
Verbinden Sie den RS-232C-Ausgang nicht mit Geräten eines anderen Typs.
Für ein einzelnes LCD6520L/LCD6520P wird die folgende Steuerungssequenz verwendet. Zur Steuerung mehrerer
zusammengeschlossener LCD6520L/LCD6520P-Monitore verwenden Sie bitte die erweiterte Steuerung. Anleitungen zur
Verwendung der erweiterten Steuerung finden Sie auf der mit dem Monitor gelieferten CD. Der Dateiname lautet
„External_control.pdf". Mithilfe der erweiterten Steuerung werden alle zusammengeschlossenen Monitore gleichzeitig von
einem Monitor aus gesteuert. Antworten und Statusabfragen beziehen sich jedoch immer nur auf den Primärmonitor, nicht auf
die Sekundärmonitore.
1) Schnittstelle
PROTOKOLL
BAUDRATE
DATENLÄNGE
PARITÄTSBIT
STOPPBIT
FLUSSSTEUERUNG KEINE
Dieser LCD-Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung.
2) Tabelle der Steuerbefehle
Ein Befehl setzt sich aus Adresscode, Funktionscode, Datencode und Endcode zusammen. Die Länge der Befehle ist je
nach Funktion unterschiedlich.
Adresscode
HEX
30h 30h
ASCII
'0' '0'
[Adresscode]
[Funktionscode]
[Datencode]
[Endcode]
MultiSync
RS-232C
(EINGANG)
RS-232C
9600 [bps]
8 [Bit]
KEINES
1 [Bit]
Funktionscode
Datencode
Function
Data
Function
Data
30h 30h (ASCII-Code, '0' '0'), unveränderlich.
Ein Code für jede feste Steuerbewegung.
Ein Code für jede feste Steuerungszahl (wird nicht immer angezeigt).
0Dh (ASCII-Code, '
RS-232C
(AUSGANG)
RS-232C-Kabel
Endcode
0Dh
'), unveränderlich.
Deutsch-37
