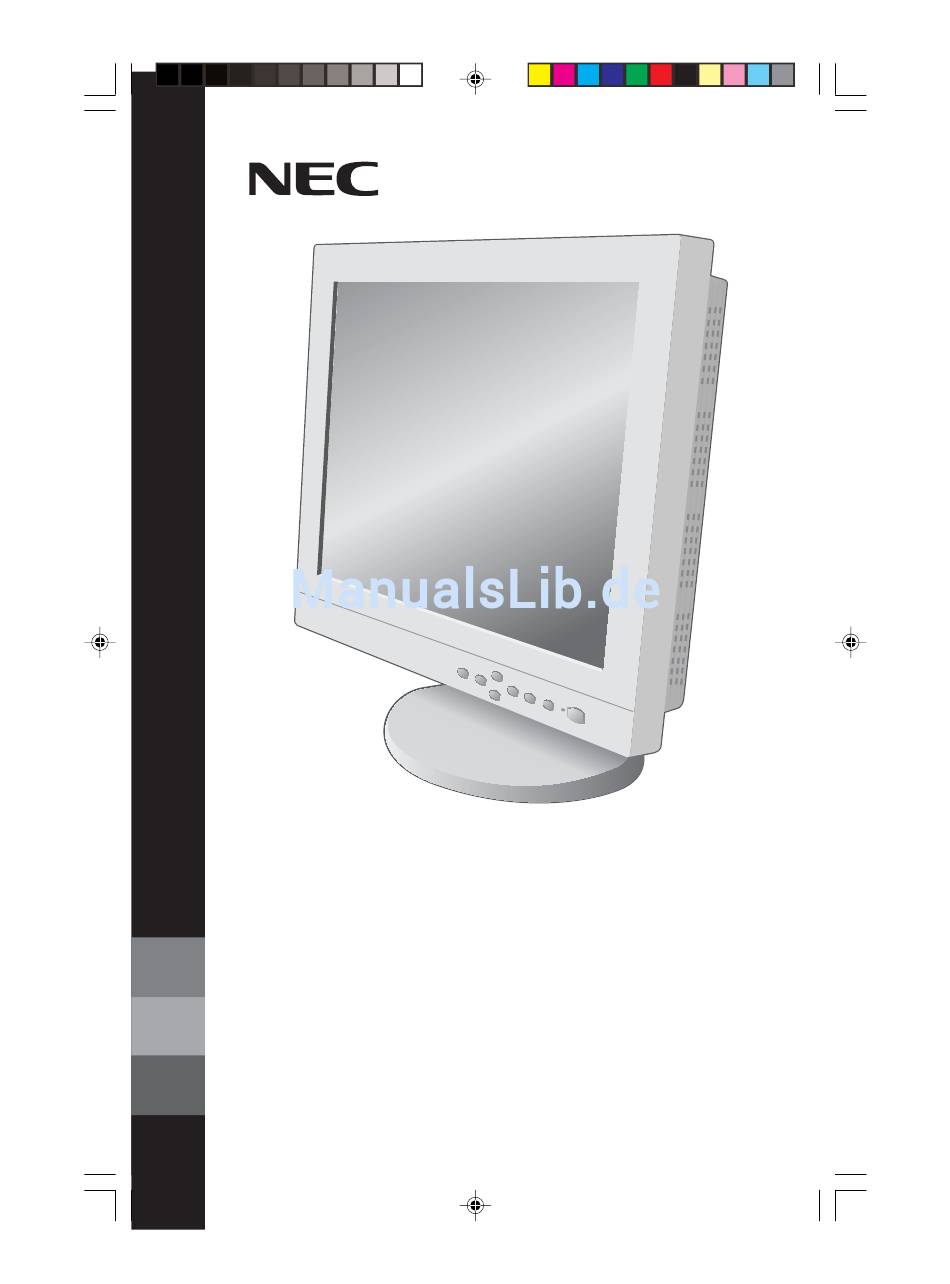

NEC MultiSync LCD2110 Bedienungsanleitung
Verwandte Anleitungen für NEC MultiSync LCD2110
Inhaltszusammenfassung für NEC MultiSync LCD2110
-
Seite 41: Warnung
WARNUNG UM BRÄNDE BZW. ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, SETZEN SIE DIESES GERÄT WEDER REGEN NOCH SONSTIGER FEUCHTIGKEIT AUS. VERWENDEN SIE DEN GEPOLTEN STECKER DIESES GERÄTS NICHT MIT EINER VERLÄNGERUNGSSTECKDOSE ODER ANDEREN STECKDOSEN, WENN DIE POLE NICHT ZUR GÄNZE IN DIESE EINGEFÜHRT WERDEN KÖNNEN. -
Seite 42: Lieferumfang
• MultiSync LCD Monitor mit Schwenk-/Kipp-/Drehfuß MultiSync LCD ™ 2110 • Netzkabel • Wechselstromadapter (Nr. A2440S01) • 15-poliges VGA zum BNC-Kabel • NEC LCD Software, Pivot Software und andere nütz liche Dateien • Benutzerhandbuch MultiSync LCD2110 Monitor mit 15-poliges VGA zum BNC- Kabel und Wechselstromadapter BNC Cable... -
Seite 43: Quick Start
HINWEIS: Abhängig vom jeweiligen Macintosh-System, wird nicht in jedem Falle ein Macintosh-Kabel-Adapter benötigt. HINWEIS: Den MultiSync Macintosh-Kabel-Adapter können Sie bei NEC Technologies unter der Telefonnummer (800) 820-1230 bestellen. 3. Nehmen Sie die Abdeckung auf der Rückseite des Monitors (Abbildung C.1) ab. Schließen Sie die BNC-Kabel und das AC-Adapter-Kabel an die entsprechenden Buchsen an der Rückseite des Monitors an. - Seite 44 Quick Start –fortsetzung 4. Schließen Sie das rote BNC-Kabel an die mit R gekennzeichnete, das grüne BNC-Kabel in die mit G/Sync und das blaue BNC-Kabel an die mit B gekennzeichnete BNC-Buchse des Monitor an. Wenn Sie eine vierte BNC-Buchse (Composite Sync) haben, stecken Sie diese in die mit HS/CS gekennzeichnete Buchse am Monitor.
- Seite 45 Quick Start –fortsetzung 9. Zum voilständigen Aufbau lhres MultiSync LCD-Monitors: A. Bei Monitor auf 1600 x 1200 @ 60 Hz eingestelt. HINWEIS: Download-Informationen über die Windows 95/98 INF-Datei für lhren ® MultiSync Monitor finden Sie in diesem Benutzerhandbuch unter dem Abschnitt Verweise.
-
Seite 46: Höher- Und Tieferstellen Des Monitorbildschirms
Quick Start –fortsetzung Höher- und Tieferstellen des Monitorbildschirms Der Monitor kann sowohl in Längs- als auch in Querstellung höher- bzw. tiefergestellt werden. Um den Bildschirm höher-oder tieferzustellen, legen Sie Hände auf jede seite des Monitors und heben Sie an oder senken Sie zur gewünschten Höhe (Abbildung RL.1). Abbildung RL.1 Drehen des Bildschirms Bevor Sie den Bildschirm drehen, muß... -
Seite 47: Abnehmen Des Monitorfußes Zu Montagezwecken
Quick Start –fortsetzung Abnehmen des Monitorfußes zu Montagezwecken Um den Monitor für alternative Montagemethoden vorzubereiten, gehen Sie vor wie folgt : 1. Schließen Sie sämtliche Kabel ab. 2. Legen sie eine Hände auf jede seite des Monitors und heben Sie bis zur höchsten Position an (Abbildung RL.1). -
Seite 48: Bedienungselemente
Bedienungselemente BNC/D-SUB : Erlaubt ein Wechseln zwischen den BNC- und den D-SUB-Signaleingängen. Mit den vorne am Monitor befindlichen OSM- (On-Screen Manager)-Tasten werden die folgenden Funktionen ausgeführt : Um auf das OSM-Menü zuzugreifen, drücken Sie eine beliebige Steuertaste ( ) bzw. die Taste PROCEED oder EXIT. Um das OSM-Menü... - Seite 49 Bedienungselemente –fortsetzung • Um die Funktion LOCK OUT zu aktivieren, drücken Sie gleichzeitig die Tasten PROCEED und und halten Sie sie niedergedrückt. Das OSM-Fenster wird nach einigen Sekunden ausgeblendet und die Funktion LOCK OUT wird aktiviert. • Um die Funktion LOCK OUT zu deaktivieren, drücken Sie gleichzeitig die Tasten PROCEED und Auto Adjust AUTO...
- Seite 50 Bedienungselemente –fortsetzung ALL RESET Wenn Sie ALL RESET auswählen, während BNC-Eingang ausgewählt ist, können Sie alle OSM-Einstellungen für den BNC-Eingang auf die Werkseinstellungen zurücksetzen. Wenn Sie ALL RESET auswählen, während D-SUB-Eingang ausgewählt ist, können Sie alle OSM ™ -Einstellungen für den D-SUB-Eingang auf die Werkseinstellungen zurücksetzen.
-
Seite 51: Empfehlungen Für Die Verwendung
Empfehlungen für die Verwendung Vorsichtsmaßnahmen und Wartung UM DIE OPTIMALE LEISTUNGSFÄHIGKEIT IHRES MULTISYNC LCD FARBMONITORS ZU GEWÄHRLEISTEN, SOLLTEN SIE BEI DER AUFSTELLUNG UND VERWENDUNG IHRES GERÄTES DIE FOLGENDEN PUNKTE BEACHTEN • ÖFFNEN SIE DEN MONITOR NICHT. Im Inneren des Gerätes befinden sich keine Teile, die vom Benutzer selbst gewartet werden können. - Seite 52 Kontrasts zu einer Überanstrengung der Augen führen könnte Nähere Informationen über die Einrichtung einer gesunden Arbeitsumgebung erhalten Sie, wenn Sie NEC-Mitsubishi Electronics Display unter der Telefonnummer (800) 820-1230 bzw. NEC FastFacts unter der Telefonnummer (630) ™...
-
Seite 53: Technische Daten
1280 x 960* @ 60 Hz bis 75 Hz 1280 x 1024 @ 60 Hz bis 76 Hz ....Für optimale Darstellungsleitung des Monitors und Farben empfiehlt NEC eine Auflösung bei 60 Hz. Hoch: 480 x 640* @ 60Hz bis 85Hz... -
Seite 54: Funktionen
Monitor über ein BNC-Kabel an ein System und über ein Standard-D-Sub-Kabel an ein anderes System anschließen. Sie können einfach zwischen den Computern hin- und herschalten, indem Sie die entsprechende Taste des Tastenfelds auf der Monitorvorderseite drücken. OSM Display Screen Copyright 2000, NEC-Mitsubishi Electronics Display LCD2110usersmanual 4/23/01, 10:46 AM... -
Seite 55: Fehlerbehebung
Monitor angezeigt wurde und ein Schatten dieses Bildes auf dem Bildschirm verblieben ist, sollte der Monitor eine Stunde lang ausgeschaltet bleiben, um den Bildschatten zu beseitigen. -Mitsubishi Electronics Display ANMERKUNG: NEC empfiehlt, wie für alle persönlichen Anzeigegeräte, die regelmäßige Verwendung eines Screensavers, der sich einschaltet, wenn das angezeigte Bild länger unverändert bleibt. -
Seite 56: Verweise
Verweise • BBS (978) 742-8706 Le système de babillard électronique NEC-Mitsubishi Electronics Display of America, Inc. est un service électronique accessible avec votre système et un modem. Les paramètres de communication sont : 300/1200/2400/9600/ 1,4 k/28,8 k/33,6 k bps, pas de parité, 8 bits de données, 1 bit d'arrêt •... -
Seite 57: Beschränkte Gewährleistung
Beschränkte Gewährleistung NEC-Mitsubishi Electronics Display of America, Inc. (nachstehend als „ NMD-A “ bezeichnet) garantiert hiermit, daß dieses Produkt keinerlei Material- und Verarbeitungsfehler aufweist, und verpflichtet sich unter den nachstehenden Bedingungen dazu, innerhalb eines Zeitraums von drei (3) Jahren nach dem Datum des ersten Erwerbs durch einen Verbraucher jedweden Teil des gegenständlichen Produkts, der sich als defekt erweist, (nach... - Seite 58 TCO’99 MultiSync ® ™ 2110 Herzliche Gratulation! Sie haben gerade eines der unter TCO’99 zugelassenen und zertifizierten Produkte erworben. Damit steht lhnen ein Produkt zur Verfügung, das für die gewerbliche Anwendung entwickelt wurde. Ihr Kauf hat außerdem dazu beigetragen, die Umweltbelastung zu reduzieren und die weitere Entwicklung umweltgerechter Elektronikprodukte zu fördern.
-
Seite 59: Tco'99
TCO’99 –fortsetzung bioakkumulativer Prozesse* auch negative Auswirkungen auf die Vermehrung fischfressender Vögel und Säugetiere zu haben. Entflammungsverzögerer wurden auch im menschlichen Blut gefunden, und die Wissenschaftler fürchten, daß sie Störungen der fetalen Entwicklung zur Folge haben könnten. TCO’99 verlangt, daß Plastikkomponenten, die mehr als 25 Gramm wiegen, keine Entflammungsverzögerer mit organisch gebundenem Chlor oder Brom enthalten dürfen. -
Seite 60: Erklärung Des Herstellers
Richtlinie des Rates 73/23/EEC: – EN 60950 Richtlinie des Rates 89/336/EEC: – EN 55022 – EN 55024 – EN 61000-3-2 – EN 61000-3-3 und folgende Kennzeichnung trägt NEC Home Electronics, LTD. 686-1, NISHIOI OI-MACHI, ASHIGARAKAMI-GUN KANAGAWA 258-8533, JAPAN LCD2110usersmanual 4/23/01, 10:46 AM... -
Seite 61: Konformitätserklärung
Wir erklären hiermit, daß die obengenannte Ausrüstung den in den FCC-Bestimmungen enthaltenen technischen Standards entspricht. MultiSync ist ein eingetragenes Warenzeichen der Firma NEC-Mitsubishi Electronics Display in den U.S.A. und der Firma NEC Home Electronics, Ltd. in Kanada, Großbritannien, Deutschland, Frankreich, Spanien, Italien, Österreich, den Benelux-Staaten, der Schweiz, Dänemark, Finnland, Norwegen und Saudi-Arabien.
