Verwandte Anleitungen für NEC MultiSync LCD6520P
Inhaltszusammenfassung für NEC MultiSync LCD6520P

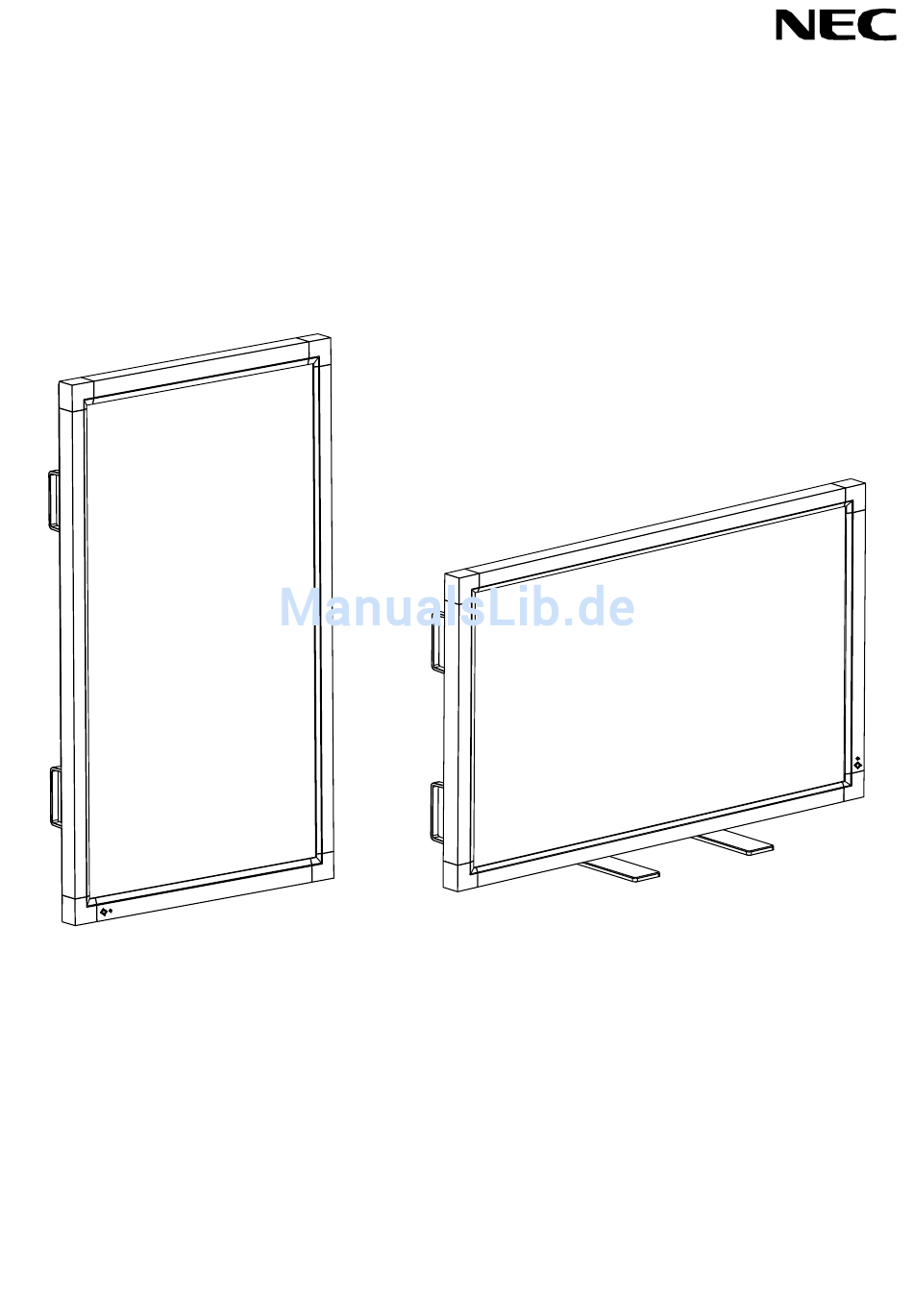

- Seite 1 Bedienerhandbuch MultiSync LCD6520L (Nur für den Gebrauch im Querformat) MultiSync LCD6520P (Nur für den Gebrauch im Hochformat)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Konformitätserklärung ..........................Deutsch-1 Wichtige Informationen ..........................Deutsch-2 Warnung, Vorsicht ..........................Deutsch-2 Erklärung ..............................Deutsch-2 Sicherheitsvorkehrungen, Pflege und Einsatzempfehlungen ..............Deutsch-3 Inhalt der Verpackung (LCD6520L) ......................Deutsch-4 Installation (LCD6520L) ..........................Deutsch-5 Inhalt der Verpackung (LCD6520P) ......................Deutsch-8 Installation (LCD6520P) ..........................Deutsch-9 Die Teile und ihre Funktionen ........................ -
Seite 3: Konformitätserklärung
Microsoft und Windows sind eingetragene Marken der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation. OmniColor ist eine eingetragene Marke der NEC Display Solutions Europe GmbH in den Ländern der EU und der Schweiz. Alle anderen Marken oder eingetragenen Marken sind Eigentum der jeweiligen Unternehmen. -
Seite 4: Wichtige Informationen
120* 110* *Verwenden Sie ein Netzkabel, das dem Spannungswert der Netzsteckdose entspricht, wenn Sie für den MultiSync LCD6520L/MultiSync LCD6520P-Monitor das 125-240-V-Wechselstromnetzteil verwenden. HINWEIS: Für dieses Produkt werden Kundendienstleistungen nur in dem Land angeboten, in dem Sie es gekauft haben. Erklärung Erklärung des Herstellers... -
Seite 5: Sicherheitsvorkehrungen, Pflege Und Einsatzempfehlungen
Sicherheitsvorkehrungen, Pflege und Einsatzempfehlungen BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG Unter den folgenden Bedingungen müssen Sie den Monitor sofort DIE FOLGENDEN HINWEISE ZUM EINRICHTEN UND vom Stromnetz trennen und sich mit einem qualifizierten NUTZEN DES MULTIFUNKTIONSMONITORS: Wartungstechniker in Verbindung setzen: •... -
Seite 6: Inhalt Der Verpackung (Lcd6520L)
Inhalt der Verpackung (LCD6520L) Der Karton* mit Ihrem neuen LCD-Monitor MultiSync LCD6520L sollte folgende Komponenten enthalten: • LCD-Monitor • Schraube (M4 x 10) (4 Stück) • Netzkabel • CD-ROM • Signalkabel • Monitorfuß x 2 • Bedienungsanleitung • Rändelschraube für Fuß (2 x) •... -
Seite 7: Installation (Lcd6520L)
Verwenden Sie diesen Monitor NICHT im Hochformat. Es wird dringend empfohlen, die korrekte Anbringung von einer Dies kann zu Defekten führen und den Anspruch auf erfahrenen, von NEC autorisierten Servicekraft vornehmen zu Garantieleistungen nichtig machen. lassen. Bei Nichteinhaltung der NEC-Standard- Montageanleitungen kann es zu Schäden am Gerät oder... -
Seite 8: Anbringung Des Montagezubehörs
Tisch befindet, was den Monitor beschädigen kann. Dieses Modell ist zur Unterstützung bei der Montage mit aufsetzbaren Ringschrauben ausgestattet. Wenn Sie Montagezubehör verwenden, das nicht NEC- • Führen Sie die Unterlegscheiben über die Gewinde der konform und -geprüft ist, muss es mit der VESA- Ringschrauben. -
Seite 9: So Verhindern Sie Die Betätigung Des Hauptschalters
Entfernen des Monitorfußes 5. Kippen verhindern 1. Breiten Sie die Schutzfolie auf einer ebenen Oberfläche Wenn Sie den Bildschirm zusammen mit dem Monitorfuß wie etwa einem Tisch aus. verwenden, befestigen Sie den LCD-Monitor mit einer 2. Legen Sie den Monitor auf die Schutzfolie. ausreichend stabilen Kette oder einem Seil an einer Wand, 3. -
Seite 10: Inhalt Der Verpackung (Lcd6520P)
Inhalt der Verpackung (LCD6520P) Der Karton* mit Ihrem neuen LCD-Monitor MultiSync LCD6520P sollte folgende Komponenten enthalten: • LCD-Monitor • Klemmen • Netzkabel • Schraube (M4 x 10) (2 Stück) • Signalkabel • CD-ROM • Bedienungsanleitung • Ringschrauben x 2 •... -
Seite 11: Installation (Lcd6520P)
Verwenden Sie diesen Monitor NICHT im Querformat. Es wird dringend empfohlen, die korrekte Anbringung von einer Dies kann zu Defekten führen und den Anspruch auf erfahrenen, von NEC autorisierten Servicekraft vornehmen zu Garantieleistungen nichtig machen. lassen. Bei Nichteinhaltung der NEC-Standard- •... -
Seite 12: Provisorischen Monitorfuß Entfernen
Abbildung dargestellt. Montagesystem konzipiert. • Vergewissern Sie sich, dass die Ringschrauben fest Wenn Sie Montagezubehör verwenden, das nicht NEC- angezogen sind. konform und -geprüft ist, muss es mit der VESA- • Um den Monitor in die richtige Position zu bringen, kompatiblen Montagemethode konform sein. - Seite 13 4. Belüftungsanforderungen Wenn das Gerät in einem geschlossenen Bereich oder einer Vertiefung montiert wird, sorgen Sie dafür, dass die Wärme entweichen kann, indem Sie entsprechenden Abstand zwischen dem Monitor und seiner Umgebung lassen. 5. So verhindern Sie die Betätigung des Hauptschalters Gehen Sie folgendermaßen vor, um die Abdeckung des Hauptschalters anzubringen: Stecken Sie die Nase der...
-
Seite 14: Die Teile Und Ihre Funktionen
Die Teile und ihre Funktionen Bedienfeld Netzschalter ( ) Taste AB ( ) Schaltet den Monitor ein bzw. aus. Vgl. Seite 24. Aktiviert das OSD-Menü, wenn es deaktiviert ist. Dient als Taste , mit der Sie bei Verwendung des OSD- Taste MUTE Menüs die Markierung nach unten zur gewünschten Einstellung verschieben können. -
Seite 15: Anschlüsse
Anschlüsse EINGANG AUSGANG Wechselstromeingang (AC IN) AUDIO OUT Hier wird das mitgelieferte Netzkabel angeschlossen. Für die Ausgabe des Audiosignals von AUDIO IN 1, 2, 3, HDMI- und TV-Anschlüssen zu einem externen Gerät (Stereoreceiver, DVI IN (DVI-D) Verstärker usw.). Eingang für digitale RGB-Signale von einem Computer oder VIDEO-EINGANGS-/AUSGANGSBUCHSE HDTV-Gerät mit digitalem RGB-Ausgang. -
Seite 16: Fernbedienung
Fernbedienung Taste AUDIO INPUT Dient zur Auswahl des Audioeingangsquelle [IN1], [IN2], [IN3], [HDMI], [TV]*. ZEHNERTASTATUR Drücken Sie diese Tasten, um Kennwörter festzulegen und zu ändern, den Kanal zu wechseln und die FERNBEDIENUNGS-ID einzustellen. Taste ENT* Dient zur Einstellung von Kanälen. Taste DISPLAY Schaltet die OSD-Information ein/aus. -
Seite 17: Reichweite Der Fernbedienung
Reichweite der Fernbedienung Taste PIP (Picture in Picture, Bild im Bild) Taste ON/OFF: Schaltet zwischen PIP, POP, Parallelmodus Richten Sie die Vorderseite der Fernbedienung bei der (Seitenverhältnis) und Parallelmodus (voll) um. Siehe Seite 29. Tastenbenutzung auf den Fernbedienungssensor des LCD- Taste INPUT: Dient zur Auswahl des „Bild-im-Bild“- Monitors. -
Seite 18: Einrichtung
Einrichtung 1. Wählen Sie den Installationsort NEC empfiehlt die Verwendung folgender Batterien: • Legen Sie Mignon-Batterien (Größe AA) so ein, dass die VORSICHT: Die Installation des LCD-Monitors muss von Plus- und Minuszeichen auf den Batterien mit den einem qualifizierten Techniker durchgeführt entsprechenden Markierungen im Batteriefach werden. -
Seite 19: Bedienen Sie Die Extern Angeschlossenen Geräte
LCD6520P Schraubbohrung für Klemme Klemmen Schraube 5. Schalten Sie die Stromversorgung aller angeschlossenen externen Geräte ein Wenn die Geräte an einen Computer angeschlossen sind, schalten Sie zuerst den Computer ein. 6. Bedienen Sie die extern angeschlossenen Geräte Lassen Sie das Signal der gewünschten Eingangsquelle anzeigen. -
Seite 20: Anschließen Von Geräten
Anschließen von Geräten Bevor Sie Geräte anschließen: Schalten Sie zunächst alle angeschlossenen Geräte aus, und stellen Sie die Verbindungen her. Ausführliche Hinweise entnehmen Sie den Handbüchern zu den einzelnen Geräteeinheiten. HINWEIS: Der LCD6520L und LCD6520P verwenden dasselbe Eingangssignal für die Bildanzeige. Wenn Sie den LCD6520P verwenden, wird das angezeigte Bild um 90 Grad gedreht. -
Seite 21: Anschluss An Einen Macintosh-Computer
Anschluss an einen Macintosh-Computer Wenn Sie Ihren Macintosh-Computer an den LCD-Monitor anschließen, können Sie die Bildschirmanzeige des Computers auf dem Monitor anzeigen. Manche Grafikkarten oder -treiber zeigen Bilder möglicherweise nicht korrekt an. Anschluss des LCD-Monitors an einen Macintosh-Computer • Für den Anschluss an den VGA IN-Eingang (Mini-D-SUB, 15-polig) am LCD-Monitor, verwenden Sie das mitgelieferte PC- RGB-Signalkabel (Mini-D-SUB, 15-polig auf Mini-D-SUB, 15-polig). -
Seite 22: Anschluss An Geräte Mit Digitaler Schnittstelle
Anschluss an Geräte mit digitaler Schnittstelle Sie können Geräte anschließen, die mit einer dem DVI-(Digital Visual Interface-) Standard entsprechenden digitalen Schnittstelle ausgestattet sind. Anschluss des LCD-Monitors an einen Computer mit digitalem Ausgang • An den DVI IN-Eingang kann auch ein DVI-D-Kabel angeschlossen werden. •... -
Seite 23: Anschluss Eines Dvd-Players Mit Component-Ausgang
Anschluss eines DVD-Players mit Component-Ausgang Wenn Sie einen DVD-Player an den LCD-Monitor anschließen, können Sie DVD-Filme anzeigen. Weitere Informationen finden Sie im Benutzerhandbuch zu Ihrem DVD-Player. Anschluss des LCD-Monitors an einen DVD-Player • Für den Anschluss an den DVD/HD IN-Eingang (RCA) am LCD-Monitor, verwenden Sie ein separat erhältliches RCA- Anschlusskabel. -
Seite 24: Anschluss Eines Dvd-Players Mit Hdmi-Ausgang
Anschluss eines DVD-Players mit HDMI-Ausgang Wenn Sie einen DVD-Player an den LCD-Monitor anschließen, können Sie DVD-Filme wiedergeben. Weitere Informationen finden Sie im Benutzerhandbuch Ihres DVD-Players. Wählen Sie [DVI] mit der Taste AUDIO INPUT. Anschluss des LCD-Monitors an einen DVD-Player • Bitte verwenden Sie das HDMI-Kabel mit dem HDMI-Logo. -
Seite 25: Anschluss Eines Stereoverstärkers
Anschluss eines Stereoverstärkers Sie können einen Stereoverstärker an den LCD-Monitor anschließen. Weitere Informationen finden Sie im Benutzerhandbuch zu Ihrem Verstärker. Anschluss des LCD-Monitors an einen Stereoverstärker • Schalten Sie den LCD-Monitor und den Verstärker erst ein, nachdem Sie das Gerät korrekt angeschlossen haben. •... -
Seite 26: Grundlegende Bedienung
Grundlegende Bedienung Stromversorgung EIN und AUS Wenn der LCD-Monitor eingeschaltet ist, leuchtet die Betriebsanzeige grün. In ausgeschaltetem Zustand leuchtet sie gelb. HINWEIS: Der Hauptnetzschalter muss zum Einschalten des Monitors entweder mithilfe der Fernbedienung oder dem Netzschalter auf der Vorderseite des LCD-Monitors auf EIN gestellt werden. LCD6520L LCD6520P Hauptnetzschalter... -
Seite 27: Betriebsanzeige
Betriebsanzeige NORMAL: Zeigt das Seitenverhältnis so an, wie es von der Quelle gesendet wird. VOLLBILD: Anzeige auf dem gesamten Bildschirm. Modus Status-LED EINGESCHALTET Grün* BREITBILD: Ausdehnung des 16:9 Letterbox-Signals auf AUSGESCHALTET (Standby) Gelb die gesamte Bildschirmgröße. Leistungsaufnahme unter 7 W ZOOM (DYNAMISCH): Bilder im Format 4:3 werden in nicht Energiesparen Blinkt gelb... -
Seite 28: Osd-Steuerungen (On-Screen-Display)
OSD-Steuerungen (On-Screen-Display) Hinweis: Je nach Modell oder optionalem Zubehör sind einige Funktionen möglicherweise nicht verfügbar. Eingangsquelle Hauptmenüsymbole Hauptmenüeintrag Schieberegler zur Untermenü Einstellungsanpassung ADAPTIVE CONTRAST Select Goto Adjustment Return Close Tastenbeschreibung Taste AUF oder AB SET drücken. AUF oder AB, PLUS oder MENU oder EXIT drücken, um ein MINUS drücken, um die... -
Seite 29: Bild
Teile des Bilds ab. (S-KURVE) DICOM SIM. DICOM-GSDF-Kurve für LCD-Typ simuliert. PROGRAMMIERBAR Mithilfe einer NEC-Software kann eine programmierbare Gammakurve geladen werden. ADAPTIVER KONTRAST Stellt den Grad der Anpassung für dynamischen Kontrast ein. Nur HDMI-, DVD/HD-, VIDEO- und TV-Eingänge MITTEL... -
Seite 30: Audio
TAKTPHASE Bereinigt „Bildrauschen“. Nur VGA-, RGB/HV- und DVD/HD-Eingänge HORIZONTALE AUFLÖSUNG Passt die Bildbreite an. Nur DVI-, VGA- und RGB/HV-Eingänge VERTIKALE AUFLÖSUNG Passt die Bildhöhe an. Nur DVI-, VGA- und RGB/HV-Eingänge ZOOM-MODUS Dient zur Einstellung des Bildseitenverhältnisses. In den USA nicht mit TV-Eingang kompatibel. GRUNDZOOM 16:9 Für Eingabequellen mit einem Seitenverhältnis von 16:9. -
Seite 31: Bild Im Bild
BILD IM BILD BIB-MODUS BEIBEHALTEN Nach dem Abschalten bleibt der Monitor im „PIP“-Modus. Wird der Monitor wieder eingeschaltet, erscheint die Anzeige als PIP, ohne dass Sie den OSD öffnen müssen. BIB-MODUS Bild-im-Bild (Picture-in-Picture) PARALLELMOD.- ZWEI BILDER NEBENEINANDER (SEITENVERHÄLTNIS) SEITENVERH. PARALLELMODUS VOLL ZWEI BILDER IN VOLLBILDMODUS NEBENEINANDER BIB-GRÖSSE Hiermit wählen Sie die Größe des eingefügten Bildes im Bild-im-Bild-Modus (Picture in Picture, PIP-Modus). -
Seite 32: Mehrfachanzeige
MEHRFA- MONITOR-ID Stellt die Monitor-ID-Nummer von 1-26 ein. CHANZEIGE IR-STEUERUNG Wählt für den Monitor den Modus aus, wenn eine Infrarot-Fernbedienung in einer RS-232C- Verkettung verwendet wird. NORMAL Der Monitor wird normalerweise über die kabellose Fernbedienung gesteuert. PRIMÄR Wählen Sie für den ersten Monitor in der RS-232C-Verkettung „PRIMÄR“ aus. SEKUNDÄR Wählen Sie für alle nachfolgenden Monitoren in der RS-232C-Verkettung „SEKUNDÄR“... - Seite 33 ERWEITERTE EINGANGSSIGNAL- Hier wird die Methode der Eingangssignalerkennung bei mehr als zwei angeschlossenen EINSTELLUNGEN ERKENNUNG Eingabegeräten festgelegt. Alle Eingänge außer TV KEINE Der Monitor sucht nicht nach den anderen Videoeingängen. ERSTES SIGNAL Ist das ausgewählte Videoeingangssignal nicht verfügbar, sucht der Monitor am anderen Videoeingang nach einem Signal.
- Seite 34 PAL-60 SCAN-MODUS Manche Videoformate erfordern möglicherweise eine Scan-Konvertierung, damit das Bild in der besten Qualität angezeigt wird. Nur HDMI-, DVD/HD-, VIDEO- und TV-Eingänge OVER-SCAN Das Bild überschreitet die anzeigbare Größe. Der Bildrand ist abgeschnitten. Etwa 95% des Bildes werden auf dem Bildschirm angezeigt. UNDER-SCAN Die Bildgröße bleibt innerhalb des Anzeigebereichs.
-
Seite 35: Anschluss An Einen Fernseher (In Den Usa - Nur Lcd6520L)
Abschnitt 820.93, Grounding of Outer Bewertung und Inhalt gesperrt werden. Conductive Shield of a Coaxial Cable (Erdung der Außenabschirmung bei Koaxialkabeln) der NEC- So sperren Sie Programme: Vorschriften (National Electric Code) geerdet sein. 1. Öffnen Sie das Menü PARENTAL CONTROL 2. -
Seite 36: Ändern Des Kanals
Bewertungsübersicht für TV-Kindersicherung OFF (AUS) Keine Beschränkung. TV-Y Für alle Kinder geeignet. Die Inhalte und Bestandteile dieses Programms sind speziell für ein sehr junges Publikum entwickelt, das für Kinder zwischen 2 und 6 Jahren geeignet ist. TV-Y7 Für ältere Kinder geeignet. Die Inhalte und Bestandteile dieses Programms können Elemente leichter physischer oder komischer Gewalt enthalten und können auf Kinder unter 7 Jahren bedrohlich wirken. - Seite 37 Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. NEC DISPLAY SOLUTIONS empfiehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden.
- Seite 38 Fernbedienungs-ID-Funktion FERNBEDIENUNGS- ID Mithilfe der Fernbedienung, die dem Bildschirm beiliegt, können Sie über den so Monitor ID:1 Monitor ID:2 Monitor ID:3 genannten FERNBEDIENUNGS-ID-MODUS bis zu 26 einzelne MultiSync-Monitore steuern. Der FERNBEDIENUNGS-ID-Modus arbeitet in Verbindung mit der Monitor-ID und Fernbedienung Fernbedienung Fernbedienung ermöglicht die Steuerung von bis zu 26 MultiSync-Monitoren.
-
Seite 39: Steuern Des Lcd-Monitors Mittels Rs-232C-Steuerung
Steuern des LCD-Monitors mittels RS-232C-Steuerung Sie können diesen LCD-Monitor steuern, indem Sie einen Computer mit RS-232C-Terminator anschließen. Folgende Funktionen können vom Computer aus gesteuert werden: • Ein- und Ausschalten • Wechseln des Eingangssignals Anschluss LCD-Monitor + PC MultiSync MultiSync RS-232C RS-232C RS-232C RS-232C... - Seite 40 3) Steuerungsablauf (1) Der Befehl von einem Computer an den LCD-Monitor wird innerhalb von 400 ms gesendet. (2) Der LCD-Monitor sendet 400 ms* nach Empfang und Ausführung eines Codes einen Rückkehrbefehl. Wenn der Befehl nicht korrekt empfangen wurde, sendet der LCD-Monitor keinen Rückkehrbefehl. (3) Der PC prüft den Befehl und kontrolliert damit, ob der gesendete Befehl ausgeführt wurde.
-
Seite 41: Merkmale Und Funktionen
VESA-Standard (FDMIv1) Montageadapter: Der LCD-Monitor kann an jedem Tragarm oder -bügel montiert werden, der dem VESA-Standard (FDMIv1) entspricht. So können kompatible Montagevorrichtungen von Drittanbietern problemlos verwendet werden. NEC empfiehlt die Verwendung eines Montageadapters, der dem TÜV-GS und/oder dem UL1678-Standard für Nordamerika entspricht. -
Seite 42: Fehlerbehebung
Prüfen Sie, ob die Batterien richtig eingelegt sind. werden, damit der Bildschatten verschwindet. • Prüfen Sie, ob die Fernbedienung auf den HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Fernbedienungssensor am Monitor zeigt. Darstellung von bewegten Bildern und die • Prüfen Sie den Status des Fernbedienungsmodus. -
Seite 43: Technische Daten - Lcd6520L
Technische Daten - LCD6520L Produktspezifikationen LCD-Modul 64,5" / 163,9 cm diagonal Pixelabstand: 0,744 mm Auflösung: 1920 x 1080 Bildpunkte Farbe: Über 16 Millionen Farben (je nach verwendeter Videokarte) Helligkeit: 450 cd/m (typ.) Kontrastverhältnis: 2000:1 Betrachtungswinkel: 88° (typ.) @ CR>10 Designbedingte Betrachtungsentfernung: 1500 mm Frequenz Horizontal:... -
Seite 44: Technische Daten - Lcd6520P
Technische Daten - LCD6520P Produktspezifikationen LCD-Modul 64,5" / 163,9 cm diagonal Pixelabstand: 0,744 mm Auflösung: 1080 x 1920 Bildpunkte Farbe: Über 16 Millionen Farben (je nach verwendeter Videokarte) Helligkeit: 450 cd/m (typ.) Kontrastverhältnis: 2000:1 Betrachtungswinkel: 88° (typ.) @ CR>10 Designbedingte Betrachtungsentfernung: 1500 mm Frequenz Horizontal:... -
Seite 45: Pinbelegung
Pinbelegung 1) Analoger RGB-Eingang (Mini-D-SUB, 15-polig): R G B 2 Pin-Nr. Bezeichnung Videosignal Rot Videosignal Grün Videosignal Blau Mini-D-SUB, 15-polig DDC-GND Rot-GND Grün-GND Blau-GND +5V (DDC) SYNC-GND DDC-SDA H-SYNC V-SYNC DDC-SCL 2) S-VIDEO-Eingang: V I D E O Pin-Nr. Bezeichnung Y (Luminiszenz) C (Sättigung) 3) Digitaler RGB-Eingang (DVI-D): R G B 1... -
Seite 46: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpflichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Definition und Einhaltung der aktuellsten Standards unabhängiger Organisationen wie ISO (Internationale Organisation für Normung) und TCO (Dachverband der schwedischen Angestellten- und...
