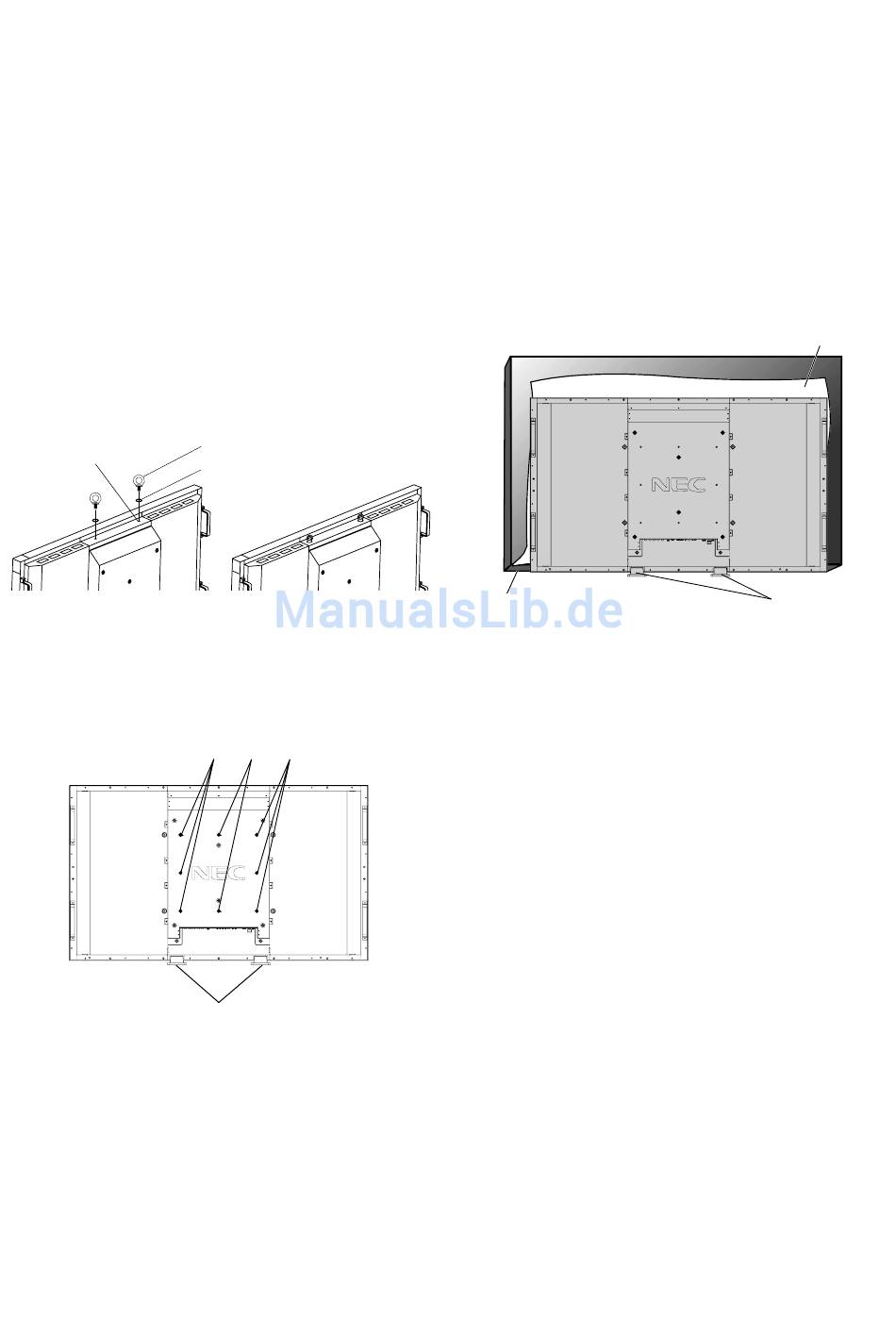

Anbringung des Montagezubehörs
Der Bildschirm ist speziell zur Verwendung mit dem VESA-
Montagesystem konzipiert.
1. Ringschrauben zur Montage befestigen
Dieses Modell ist zur Unterstützung bei der Montage mit
aufsetzbaren Ringschrauben ausgestattet.
•
Führen Sie die Unterlegscheiben über die Gewinde der
Ringschrauben.
•
Drehen Sie die Ringschrauben in die Löcher, wie in der
Abbildung dargestellt.
•
Vergewissern Sie sich, dass die Ringschrauben fest
angezogen sind.
•
Um den Monitor in die richtige Position zu bringen,
verwenden Sie die den Ringschrauben beigefügte
Hebevorrichtung.
Montieren Sie den Monitor NICHT ausschließlich mithilfe der
Ringschrauben.
Verwenden Sie zugelassenes Montagezubehör.
Loch der
Ringschraube
2. Montagezubehör anbringen
Das Montagezubehör kann angebracht werden, während
der Monitor in aufrechter Position auf dem Monitorfuß steht
(Abbildung 1). Achten Sie darauf, dass Sie den Monitor
beim Anbringen des Zubehörs nicht kippen. Nachdem das
Zubehör angebracht wurde, kann der Fuß entfernt werden.
VESA-Montageadapter
Abbildung 1
Ringschraube
Unterlegscheibe
Monitorfuß
Montagezubehör kann an den Monitor angebracht werden,
wenn dieser mit der Vorderseite nach unten liegt. Um
Schaden an der Vorderseite zu verhindern, legen Sie die
Schutzfolie auf den Tisch unter den LCD-Monitor (Siehe
Abbildung 2). Der LCD-Monitor war zuvor in der Schutzfolie
originalverpackt. Stellen Sie sicher, dass sich nichts auf dem
Tisch befindet, was den Monitor beschädigen kann.
Wenn Sie Montagezubehör verwenden, das nicht NEC-
konform und -geprüft ist, muss es mit der VESA-
kompatiblen Montagemethode konform sein. NEC empfiehlt
dringend die Verwendung von Schrauben der Größe M8 und
von 15 mm Länge. Wenn Sie Schrauben verwenden, die
länger als 15 mm sind, prüfen Sie die Tiefe der Bohrung.
(Empfohlene Befestigungskraft: 1125-1375N•cm)
NEC empfiehlt die Verwendung eines Montageadapters, der
dem UL1678-Standard für Nordamerika entspricht.
stabile Unterlage
3. Anbringen und Entfernen des
Monitorfußes
VORSICHT: Der Auf- und Abbau des Fußes muss von
mindestens vier Personen ausgeführt werden.
Anbringen des Monitorfußes
1. Schalten Sie den Monitor aus.
2. Setzen Sie den Fuß auf den Monitor, wobei die langen
Enden der Standflächen sich auf der Vorderseite des
Monitors befinden müssen.
3. Nachdem Sie die Füße in ihre Führungsklötze eingeführt
haben, ziehen Sie die Rändelschrauben an beiden
Seiten des Monitors an.
Deutsch-6
Schutzfolie
Monitorfuß
Abbildung 2
