Anschließen von Geräten
Bevor Sie Geräte anschließen:
*
Schalten Sie zunächst alle angeschlossenen Geräte aus, und stellen Sie die Verbindungen her.
*
Ausführliche Hinweise entnehmen Sie den Handbüchern zu den einzelnen Geräteeinheiten.
HINWEIS: Der LCD6520L und LCD6520P verwenden dasselbe Eingangssignal für die Bildanzeige.
Wenn Sie den LCD6520P verwenden, wird das angezeigte Bild um 90 Grad gedreht.
Inhalte für den LCD6520P sollten für die Verwendung im Hochformat erzeugt werden.
Anschluss eines Computers
Wenn Sie Ihren Computer an den LCD-Monitor anschließen, können Sie die Bildschirmanzeige des Computers auf dem
Monitor anzeigen. Bei einigen Videokarten und bei einem Pixeltakt über 162 MHz wird das Bild möglicherweise nicht richtig
angezeigt. Ihr LCD-Monitor zeigt ein scharfes Bild, indem er das werkseitig voreingestellte Timingsignal automatisch anpasst.
<Werkseitig voreingestelltes Signaltiming>
Zeilenfrequenz
Auflösung
Horizontal
640 x 480
31,5 kHz
800 x 600
37,9 kHz
1024 x 768
48,4 kHz
1280 x 768
48 kHz
1360 x 768
48 kHz
1280 x 1024
64 kHz
1600 x 1200
75 kHz
1920 x 1080
66,6 kHz

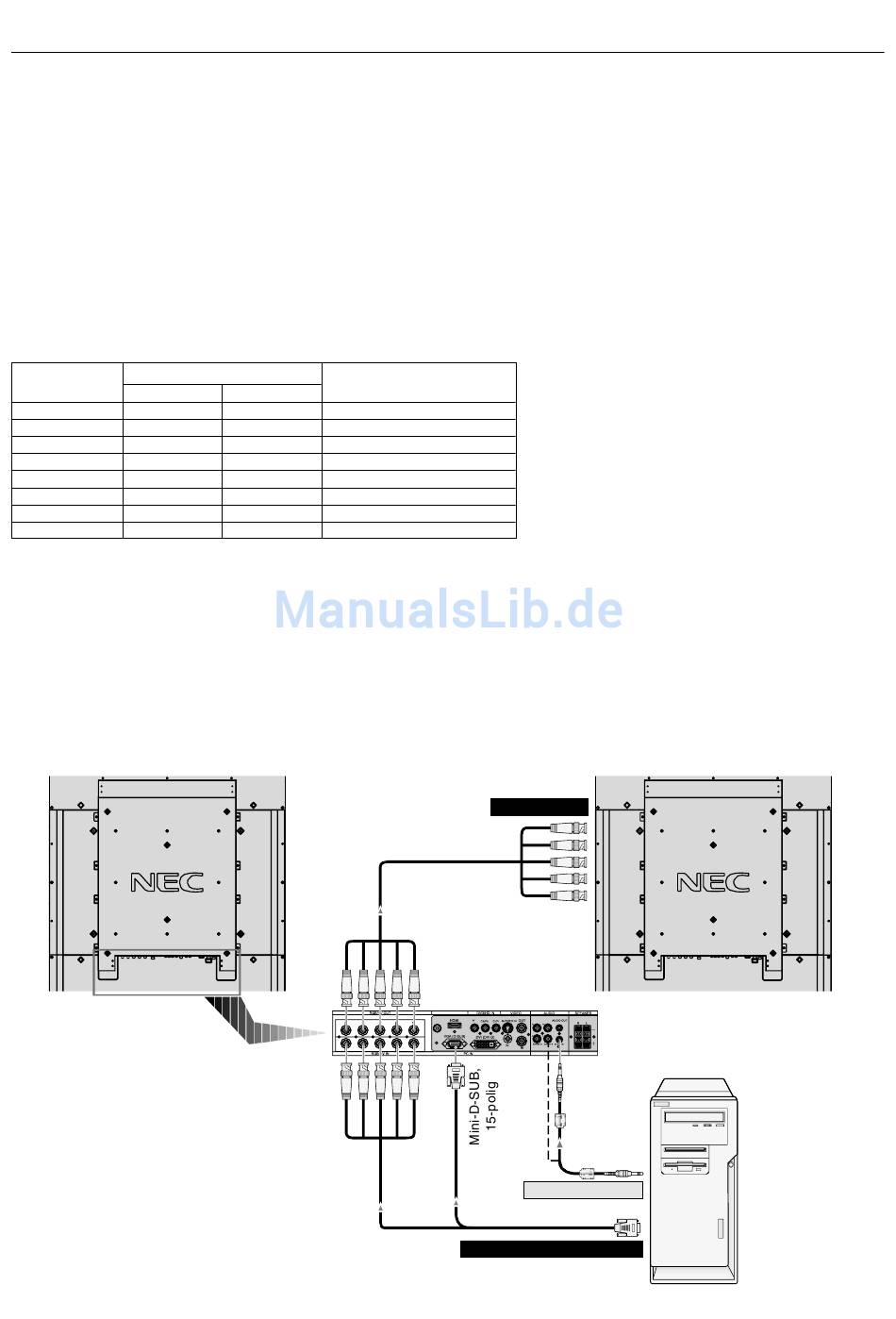

Anschluss des LCD-Monitors an einen Computer
•
Für den Anschluss an den VGA IN-Eingang (Mini-D-SUB, 15-polig) am LCD-Monitor, verwenden Sie das mitgelieferte PC-
RGB-Signalkabel (Mini-D-SUB, 15-polig auf Mini-D-SUB, 15-polig).
•
Für den Anschluss an den RGB/HV-Eingang (BNC) am LCD-Monitor verwenden Sie ein separat erhältliches Signalkabel
(Mini-D-SUB, 15-polig auf BNC x 5). Wählen Sie über die Taste INPUT das Eingangssignal RGB/HV aus.
•
Wenn Sie einen oder mehrere LCD-Monitore anschließen, verwenden Sie den RGB OUT-Anschluss (BNC)
(nur BNC-EINGANG).
•
AUDIO IN 1, 2 und 3 können als Audioeingänge verwendet werden. Zum Auswählen der Audioquelle [IN1], [IN2] oder [IN3]
drücken Sie die Taste AUDIO INPUT.
LCD-Monitor
Anmerkungen
Vertikal
60 Hz
60 Hz
60 Hz
60 Hz
60 Hz
60 Hz
60 Hz
Komprimiertes Bild
60 Hz
Empfohlene Auflösung
nur BNC-EINGANG
BNC x 5
Deutsch-18
An RGB/HV IN
BNC x 5
BNC x 5
Zu Audioausgang
Zu analogem RGB-Ausgang
Mini-D-SUB, 15-polig
LCD-Monitor (zweiter Monitor)
PC oder IBM-kompatibel
