Anbringung des Montagezubehörs
Der LCD6520P wird mit einem provisorischen Monitorfuß
geliefert.
Dieser Monitorfuß muss vor der Montage entfernt werden.
Zum Entfernen des provisorischen Monitorfußes vom
Monitor und zur Unterstützung bei der Montage muss
eine Hebevorrichtung in Verbindung mit den
aufsetzbaren Ringschrauben verwendet werden.

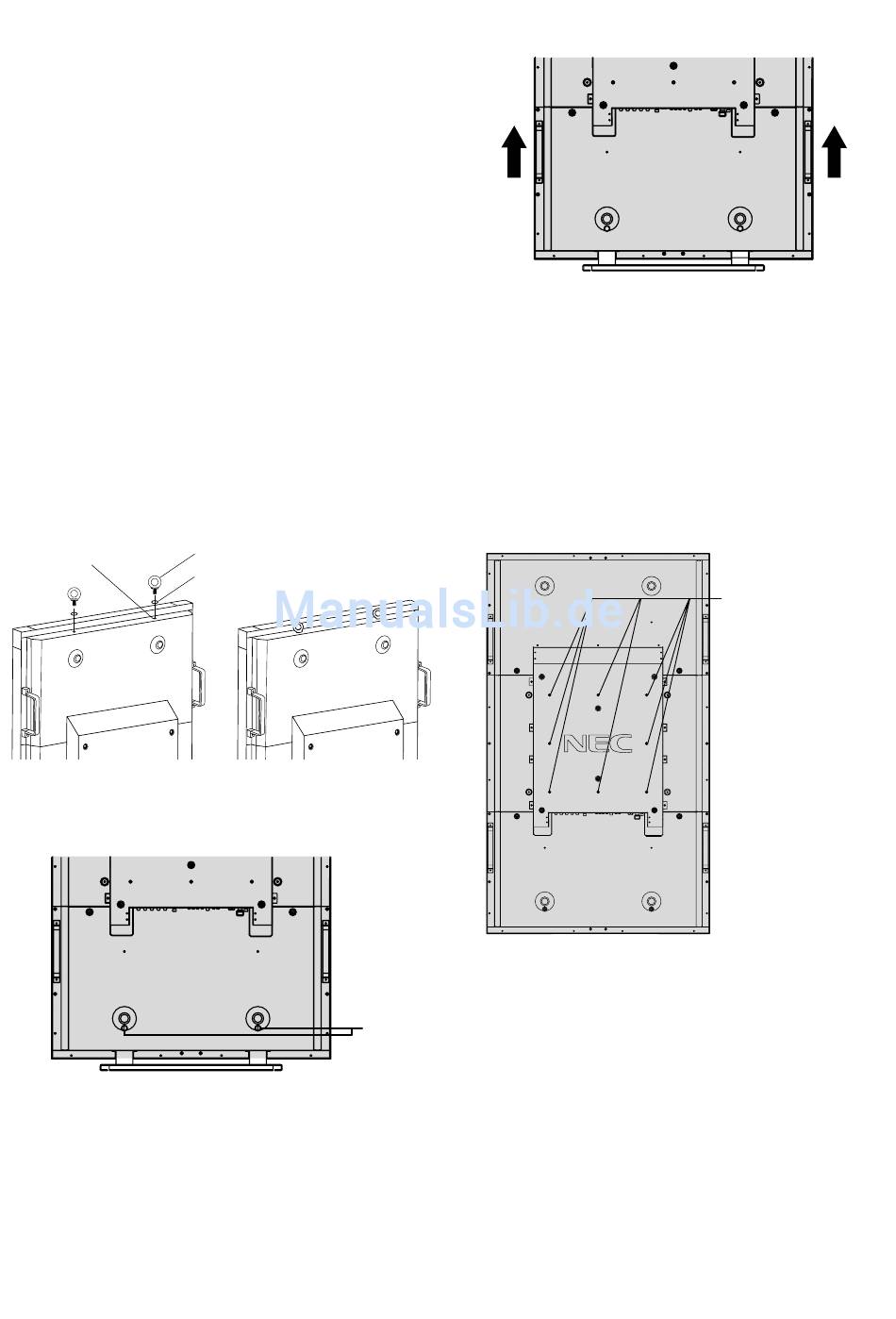

1. Ringschrauben befestigen
Dieses Modell ist zur Unterstützung bei der Montage mit
aufsetzbaren Ringschrauben ausgestattet.
•
Führen Sie die Unterlegscheiben über die Gewinde der
Ringschrauben.
•
Drehen Sie die Ringschrauben in die Löcher, wie in der
Abbildung dargestellt.
•
Vergewissern Sie sich, dass die Ringschrauben fest
angezogen sind.
•
Um den Monitor in die richtige Position zu bringen,
verwenden Sie die den Ringschrauben beigefügte
Hebevorrichtung.
Montieren Sie den Monitor NICHT ausschließlich mithilfe der
Ringschrauben.
Verwenden Sie zugelassenes Montagezubehör.
Loch der
Ringschraube
2. Provisorischen Monitorfuß entfernen
1. Um den Monitorfuß zu entfernen, lösen Sie die
Schrauben, die in der Abbildung angezeigt sind.
Ringschraube
Unterlegscheibe
Schrauben
2. Heben Sie den Monitor mithilfe einer Hebevorrichtung
von seinem Fuß.
3. Montagezubehör anbringen
Der Bildschirm ist speziell zur Verwendung mit dem VESA-
Montagesystem konzipiert.
Wenn Sie Montagezubehör verwenden, das nicht NEC-
konform und -geprüft ist, muss es mit der VESA-
kompatiblen Montagemethode konform sein. NEC empfiehlt
dringend die Verwendung von 15 mm langen Schrauben der
Größe M8. Wenn Sie Schrauben verwenden, die länger als
15 mm sind, prüfen Sie die Tiefe der Bohrung. (Empfohlene
Befestigungskraft: 1125 – 1375 N•cm)
NEC empfiehlt die Verwendung eines Montageadapters, der
dem UL1678-Standard für Nordamerika entspricht.
HINWEIS: Verwenden Sie für die Montage eines dauerhaft
installierten Fußes nicht die Aussparungen für
den provisorischen Monitorfuß. Diese
Aussparungen sind nur für die Lieferung
gedacht.
Deutsch-10
VESA-Montageadapter
