Original Montageanleitung Beta Prusa DualX
13.05.14
Schritt 5.5 (optional)

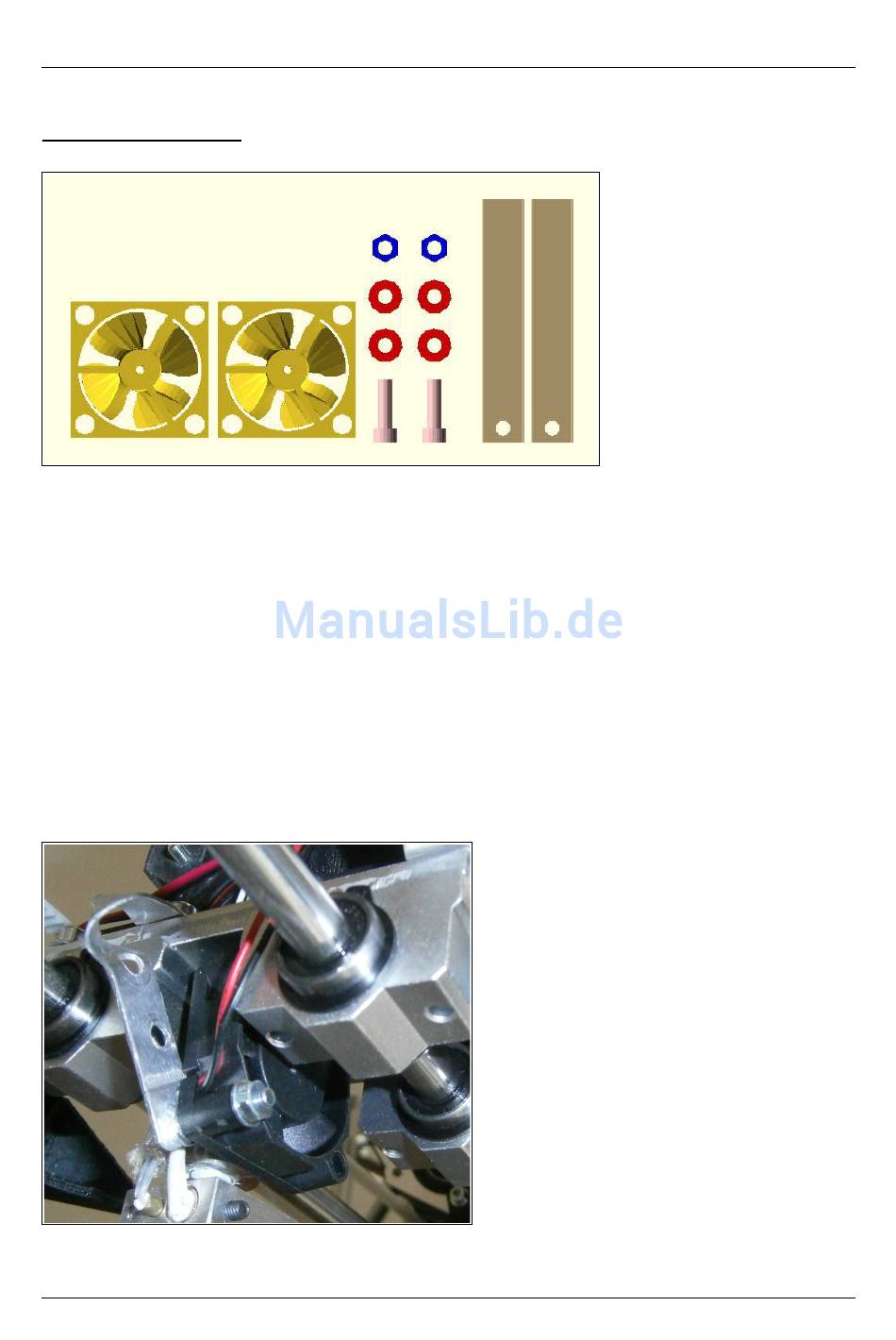

Benötigte Teile für Schritt 5.5
Folgende Teile werden benötigt:
2x Ventilator 30 x 30 mm
2x Schraube M3 x 10 mm
4x Unterlegscheibe M3
2x Mutter M3
2x Metallfahne
sowie den Aufbau aus den vorherigen Schritten
Montieren Sie die Metallfahnen mit den M3 x 10 mm Schrauben, den zugehörigen
Unterlegscheiben und den Muttern an den Ventilatoren. Biegen Sie nun die Metallfahnen so
zurecht, dass Sie die Ventilatoren unter die X-Träger neben die Druckdüsen montieren
können.
Verbinden Sie die Metallfahnen je mit einer der M4 Schrauben des jeweiligen X-Trägers und
schließen Sie die zugehörigen Kabel an die Lüsterklemmen der primären Ventilatoren an.
Montage der zusätzlichen Ventilatoren unterhalb der X-Träger
Seite 70 / 71
