Original Montageanleitung Beta Prusa DualX
13.05.14
Schrauben Sie dann den Motor mit drei M3 x 12 mm Schrauben und dazugehörigen
Unterlegscheiben an den Wades Grundkörper, aber ziehen Sie die Schrauben noch nicht
ganz fest.
Schrauben Sie dann mit einer M3 x 30 mm Schraube und dazu passenden Unterlegscheiben
den vorher vorbereiteten Idler am Grundkörper fest. Klappen Sie dann die M4 Schrauben mit
den Federn am Wades Grundkörper über den Idler wie im obigen Bild gezeigt.
In die beiden Vertiefungen am Grundkörper werden dann die Kugellager eingesetzt.
Montage Schritt 3.4

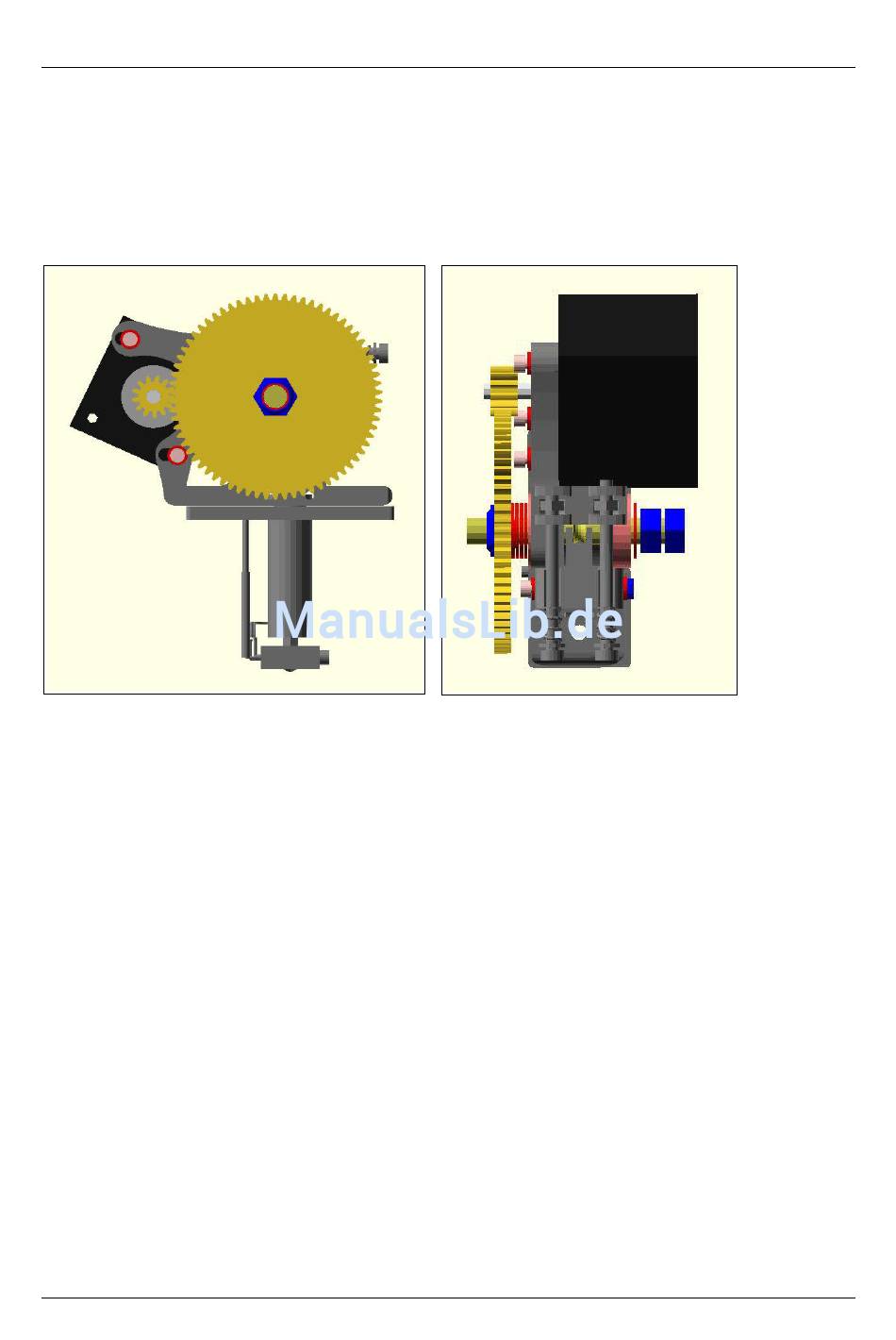

Drücken Sie die M8 Nyloc Mutter in das große Zahnrad und schrauben Sie es auf die
längere Seite der Filament Antriebsstange. Stecken Sie auch noch vier M8 Unterlegscheiben
auf die Antriebsstange.
Stecken Sie dann das kleine Zahnrad auf den Motor und stecken gleichzeitig die
Antriebsstange mit dem großen Zahnrad durch die Kugellager des Wades Grundkörpers.
Prüfen Sie ob sich die Zahnräder problemlos drehen lassen. Verschieben Sie nun den Motor
so, dass das kleine und das große Zahnrad ohne Spiel leicht drehbar sind. Entfernen Sie die
Antriebsstange wieder und schrauben Sie dann den Motor fest an.
Zuletzt schieben Sie die Antriebsstange wieder auf, fixieren Sie mit einer Unterlegscheibe
und zwei M8 Muttern auf der anderen Seite und sichern noch das kleine Zahnrad mit einer
Madenschraube.
Wiederholen Sie nun die Schritte 3.1 bis 3.3 für den zweiten Extruder.
Seite 40 / 71
