Original Montageanleitung Beta Prusa DualX
13.05.14

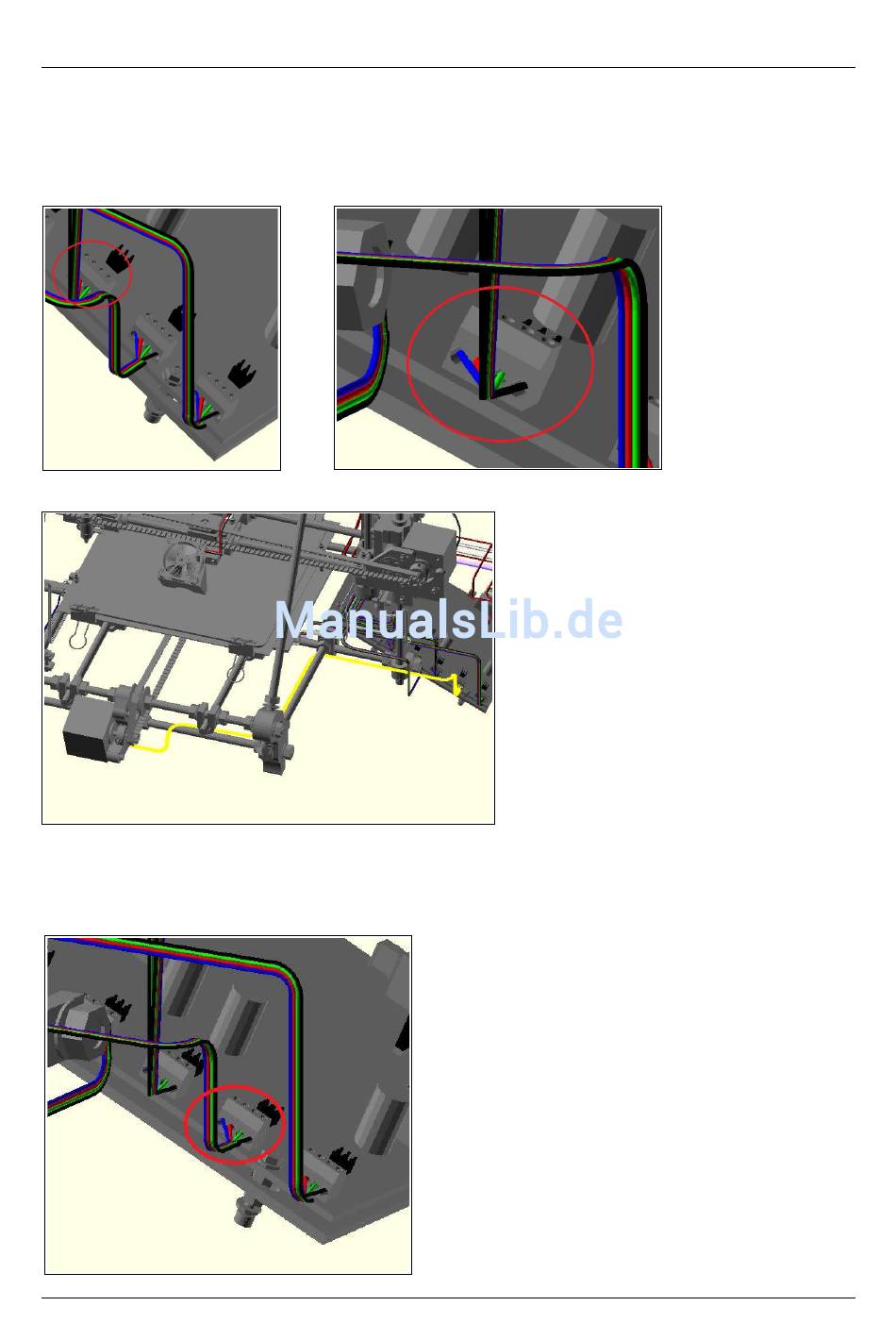

Die gelb hervorgehobenen Kabel in diesem Bild sind die beiden Z Motor Kabel. Verbinden
Sie beide Kabel mit der dritten Klemme, wie in den folgenden Bildern gezeigt. Achten Sie
dabei auf die Reihenfolge der Kabel. Von links nach rechts: Blau, Rot, Grün, Schwarz.
Anschluss der Z Motoren an der Elektronik
Anschluss des Y Motors
Als Nächstes führen Sie das Kabel des Y Achsen Motors entlang der Stangen bis zur
Elektronik, wie im obigen Bild mit dem hervorgehobenen Kabel gezeigt.
Anschluss des Y Motors an der Elektronik
Seite 56 / 71
