Original Montageanleitung Beta Prusa DualX
13.05.14
Entfernen Sie die Schutzfolie von der Y-Halterung und legen Sie dann die Y-Halterung auf
die Linearkugellager auf den glatten Stangen. So, dass die Seite mit dem zusätzlichen Loch
am Rand Richtung Y-Motor zeigt. Schrauben Sie die Linearkugellager an der Platte mit
M4x10mm Schrauben und Unterlegscheiben fest. Aber ziehen Sie die Schrauben noch nicht
ganz an. Verschieben Sie dann die glatten Stangen am Rahmen mittels den Klammern so,
dass die Y-Halterung genau mittig angebracht ist und ohne Probleme auf den glatten
Stangen laufen kann. Die glatten Stangen sollten dabei genau parallel zueinander sein und
den gleichen Abstand zu den Gewindestangen des Rahmens auf beiden Seiten haben.
Ziehen Sie dann vorsichtig die Muttern an den Klammern an, bis sich die glatten Stangen
nicht mehr bewegen können. Ziehen Sie dann die Schrauben der Linearkugellager fest an
und prüfen Sie noch einmal ob die Y-Halterung gut läuft.
Montage des Zahnriemens

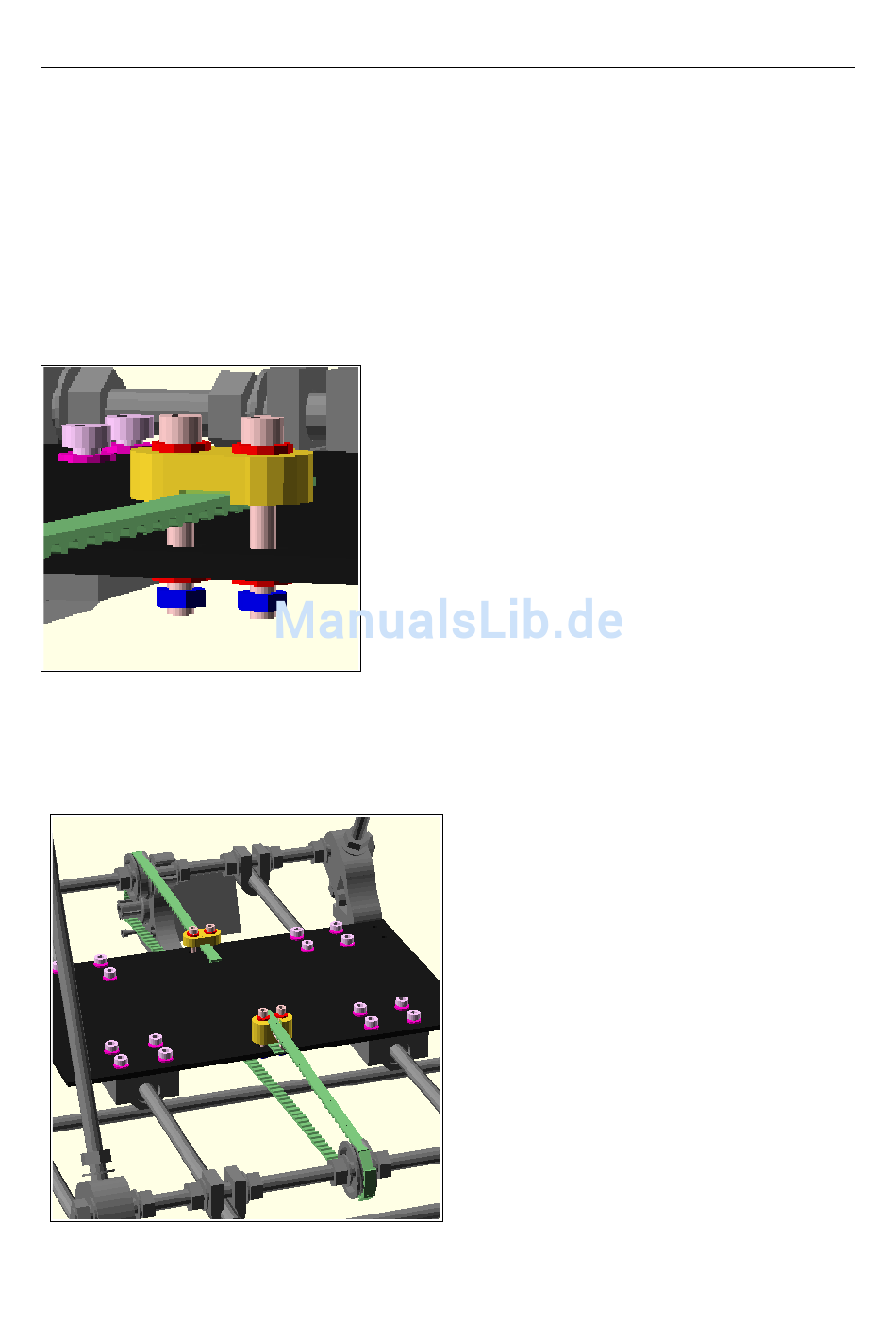

Schrauben Sie nun eine Zahnriemenklammer ohne Kanal mit M3 x 16 mm Schrauben und
den entsprechenden Unterlegscheiben und Muttern an der Y-Halterung fest und fixieren Sie
damit ein Ende des Zahnriemens. Achten Sie dabei darauf, dass die Zähne nach unten
zeigen.
Montage des Zahnriemens
Seite 22 / 71
