Original Montageanleitung Beta Prusa DualX
13.05.14
Das Lüfter Kabel wird daneben an den unteren Anschluss eingesteckt, mit dem schwarzen
Kabel nach aussen.

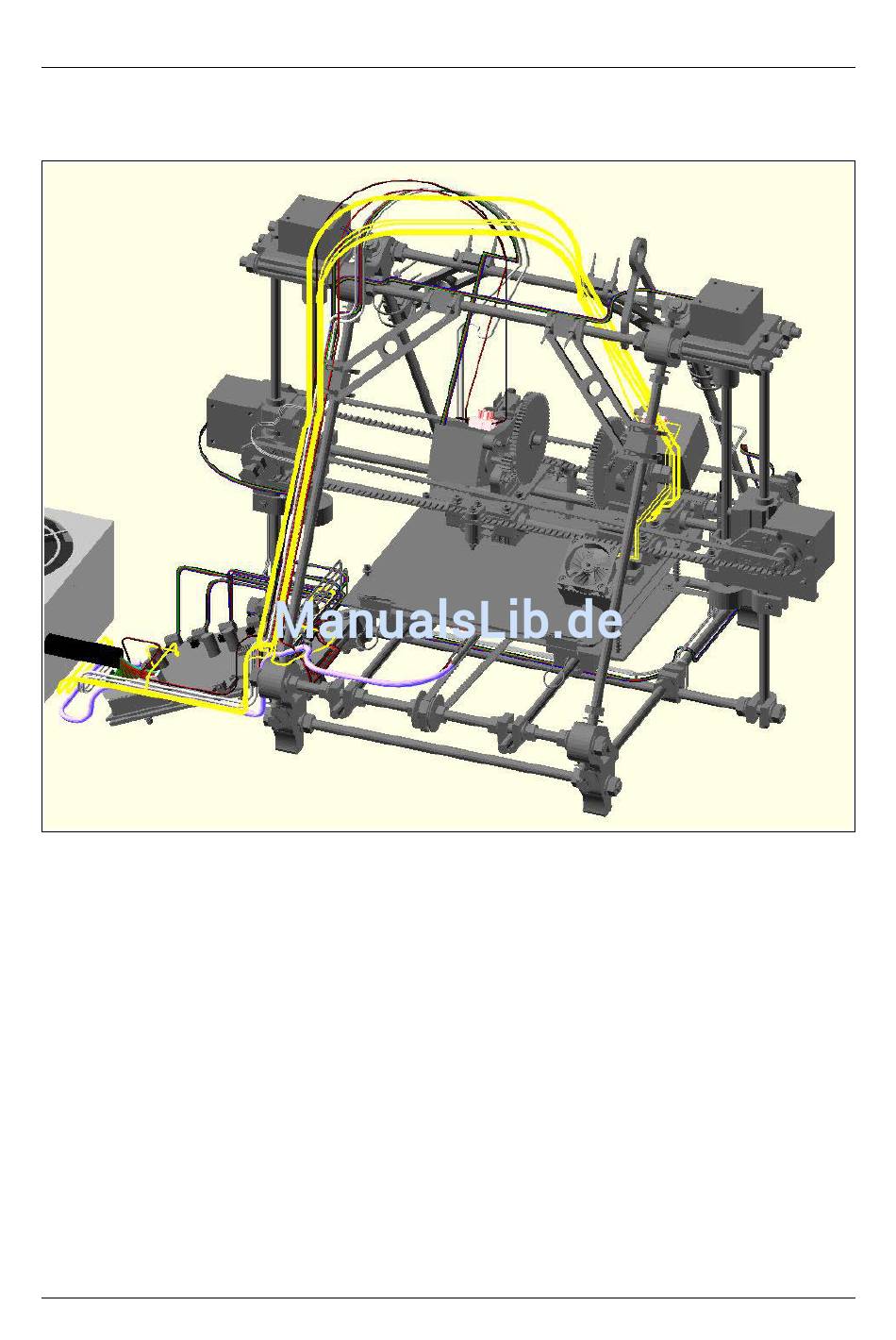

Kabelführung des zweiten Extruders
Führen Sie nun die Kabel des zweiten Extruder Motors, des zugehörigen Heizelements, des
zweiten Lüfters und das schon befestigte Kabel des zugehörigen Thermistors, in einem
großen Bogen oben an den 3D Drucker und seitlich daran herunter. Achten Sie wieder
darauf, das Sie oben am Bogen den Kabeln genügend Luft lassen, dass sich der zweiten
Extruder sowohl in X als auch in Z Richtung bis an die Grenzen der Achsen bewegen kann,
ohne das die Kabel in die Quere kommen.
Seite 62 / 71
