Original Montageanleitung Beta Prusa DualX
13.05.14
Druckers und dann dran herunter. Achten Sie darauf, dass Sie den Kabeln genügend Luft
lassen, damit die Z Achse komplett nach oben und unten fahren kann.

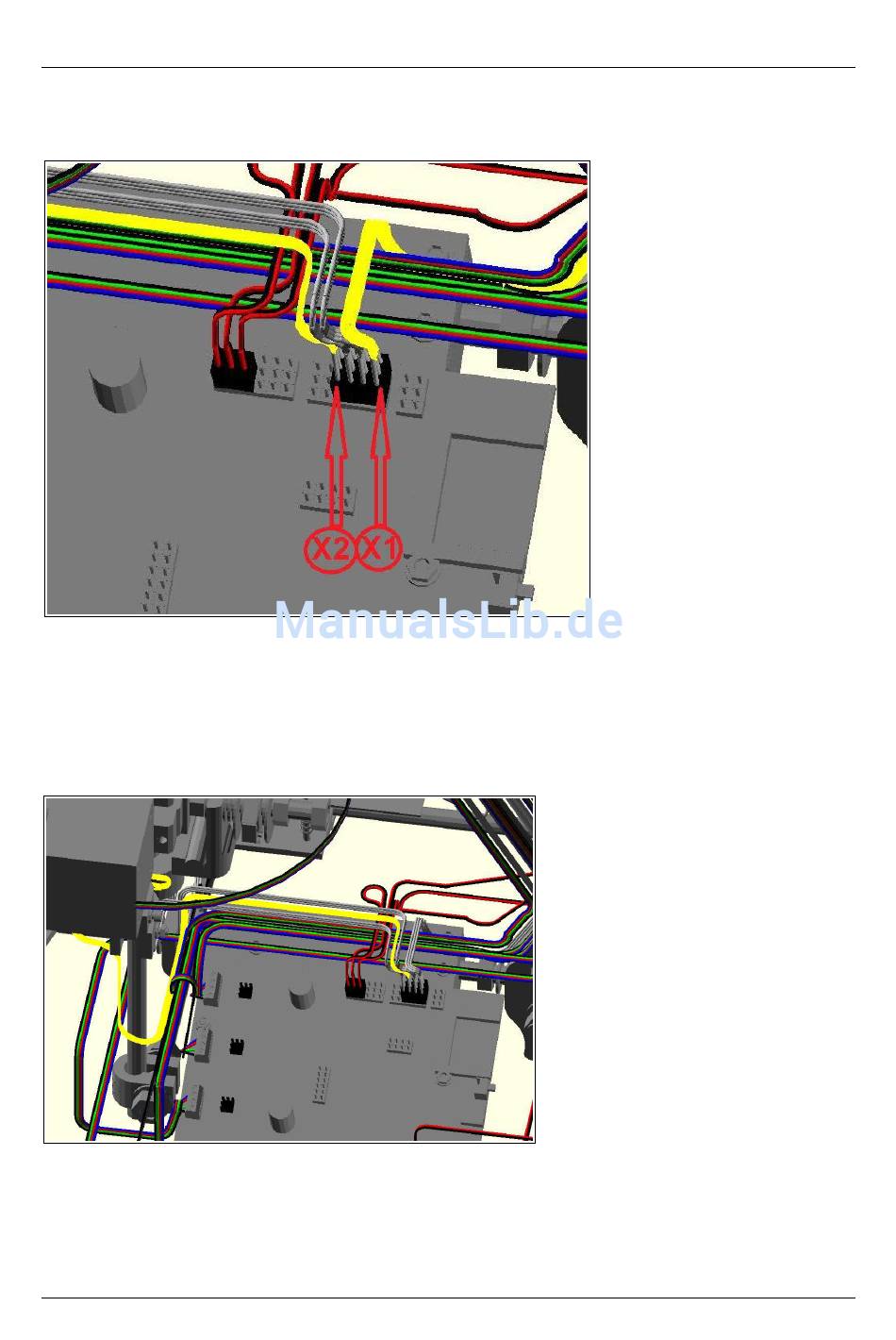

Anschluss der X Endstops an der Elektronik
An der Elektronik wird das Kabel für den X1 Endstop in die Pinleiste ganz rechts gesteckt,
wie im obigen Bild gezeigt. Der X2 Endstop wird in die vierte Pinleiste gesteckt, wie im
obigen Bild gezeigt. Stecken Sie den Stecker jeweils so ein, dass die farbige Seite zu den
Motoranschlüssen der Elektronik zeigt. Die Endstops sind gegen Verpolung geschützt, so
dass Sie ein falsch herum eingestecktes Kabel später ohne Probleme korrigieren können.
Anschluss des Z Endstops
Benützten Sie ein weiteres dreipoliges Kabel für den Z Endstop und führen Sie dann das
Kabel an der senkrechten Stange nach unten und stecken Sie das Kabel in die Elektronik,
wie im obigen Bild gezeigt. Stecken Sie den Stecker auf den Endstop mit der farbig
markierten Seite auf der Seite der Lichtschranke. Stecken Sie den Stecker so auf die
Elektronik, dass die farbige Seite zu den Motoranschlüssen der Elektronik zeigt. Achten Sie
Seite 65 / 71
