Original Montageanleitung Beta Prusa DualX
13.05.14

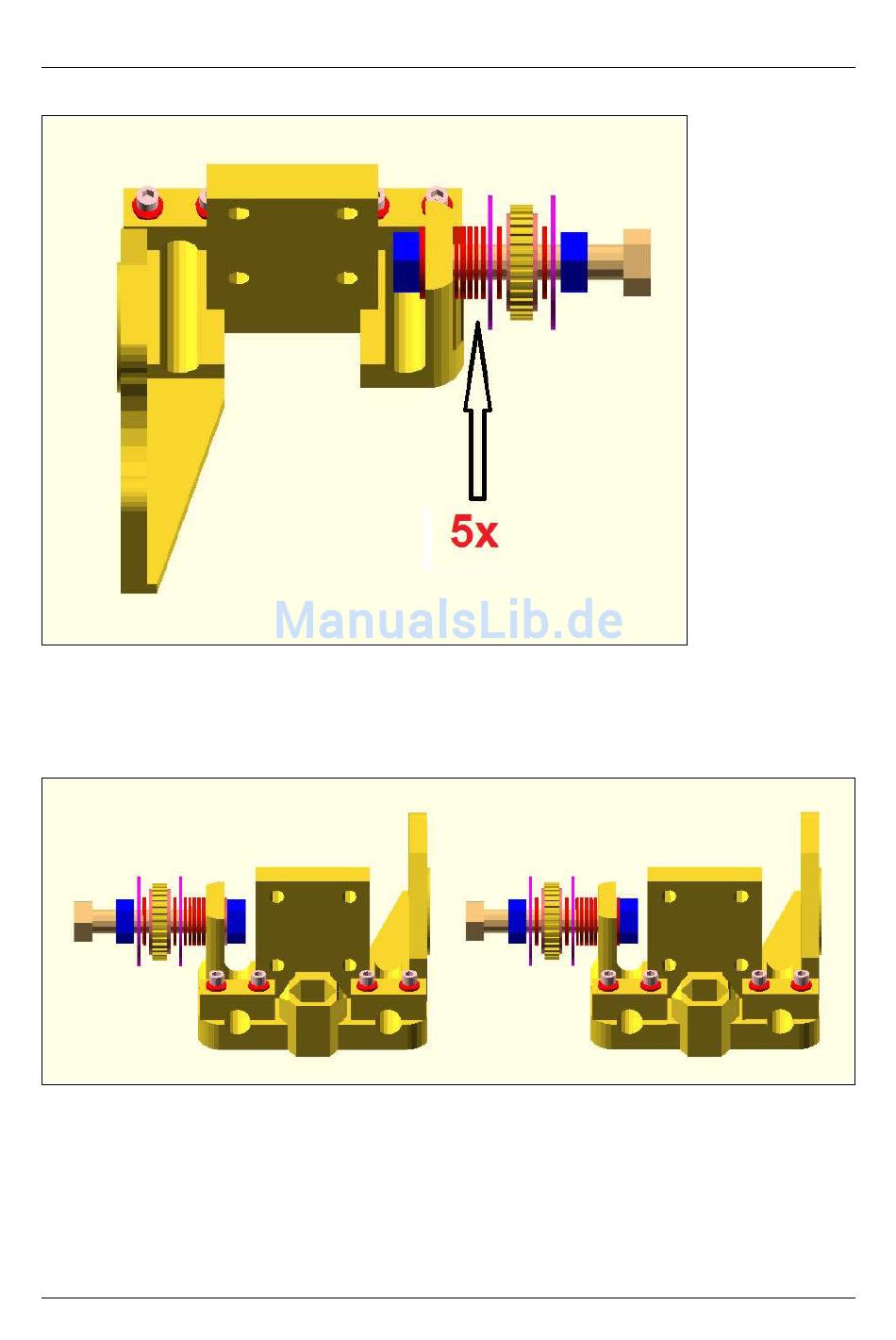

Zahnriemenführung an X-End
Montieren Sie die Zahnriemenführungen mit den Kugellagern mit den M8 x 50 mm
Schrauben und den entsprechenden Unterlegscheiben und zwei M8 Muttern am X-End
Bauteil ohne Motorhalter wie im obigen Bild gezeigt.
Montage der X-End Anbauteile an den X-Ends
Setzten Sie nun die Stangenklammern auf die X-End Teile auf, und verschrauben Sie sie mit
jeweils zwei M3 x 25 mm Schrauben und Unterlegscheiben oben. Lassen Sie dabei die
Schrauben noch locker.
Seite 27 / 71
