Original Montageanleitung Beta Prusa DualX
13.05.14
Schritt 5.1

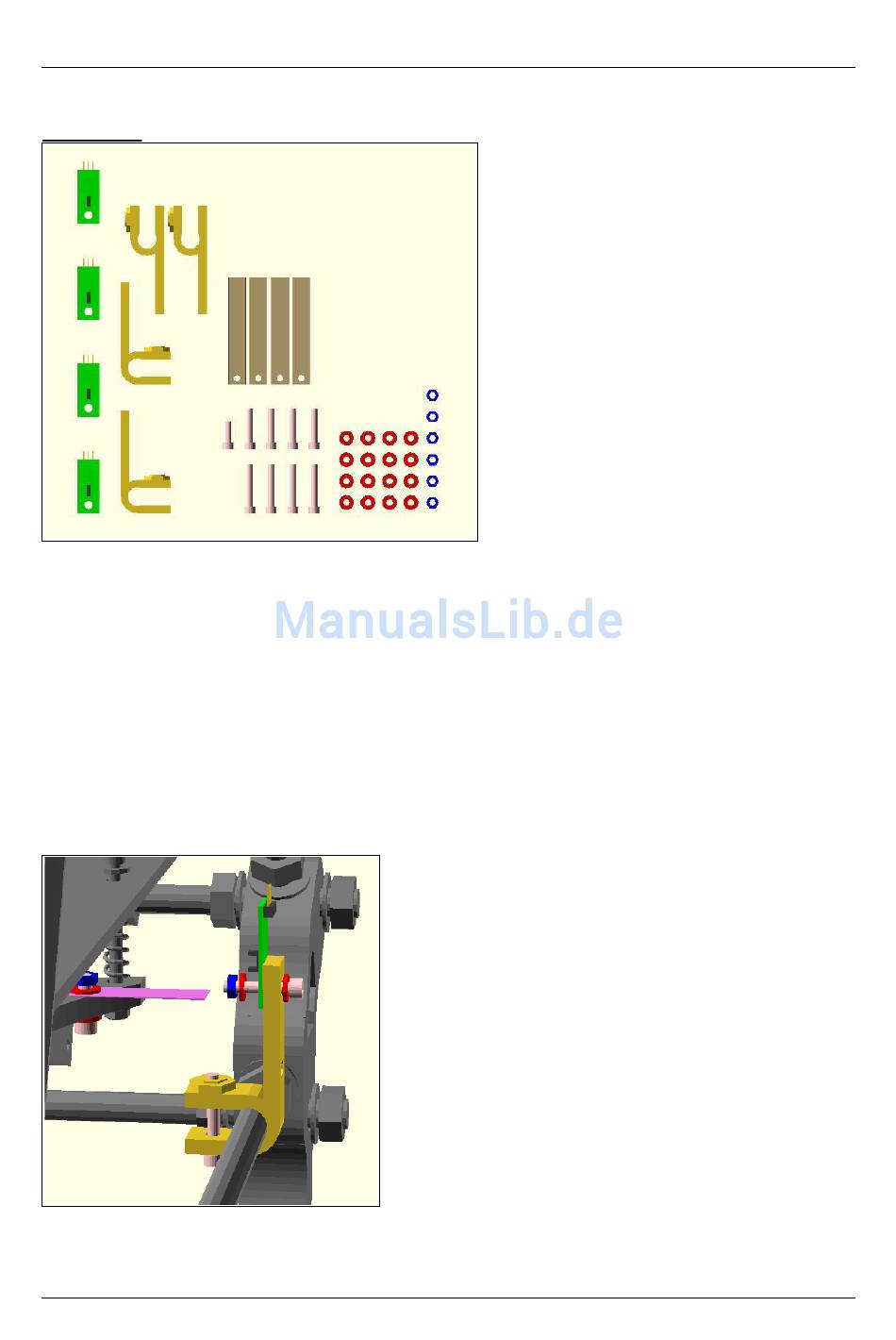

Benötigte Teile für Schritt 5.1
Folgende Teile werden benötigt:
4x Optoendstop
2x gebogener Endstophalter
2x gerader Endstophalter
4x metallene flags
4x Schraube M3 x 20 mm
4x Schraube M3 x 16 mm
1x Schraube M3 x 10 mm
16x Unterlegscheibe M3
6x Mutter M3
sowie den Aufbau aus den vorherigen Schritten
Montage Optoendstop Y-Achse
Schrauben Sie einen Optoendstop an das äußerste Ende eines gebogenen Endstophalters
mit einer M3x 16 mm Schraube, Unterlegscheiben auf beiden Seiten und einer M3 Mutter.
Seite 49 / 71
