Original Montageanleitung Beta Prusa DualX
13.05.14
Anschluss des ersten Extruders an der Elektronik
Anschluss des ersten Extruders an der Elektronik

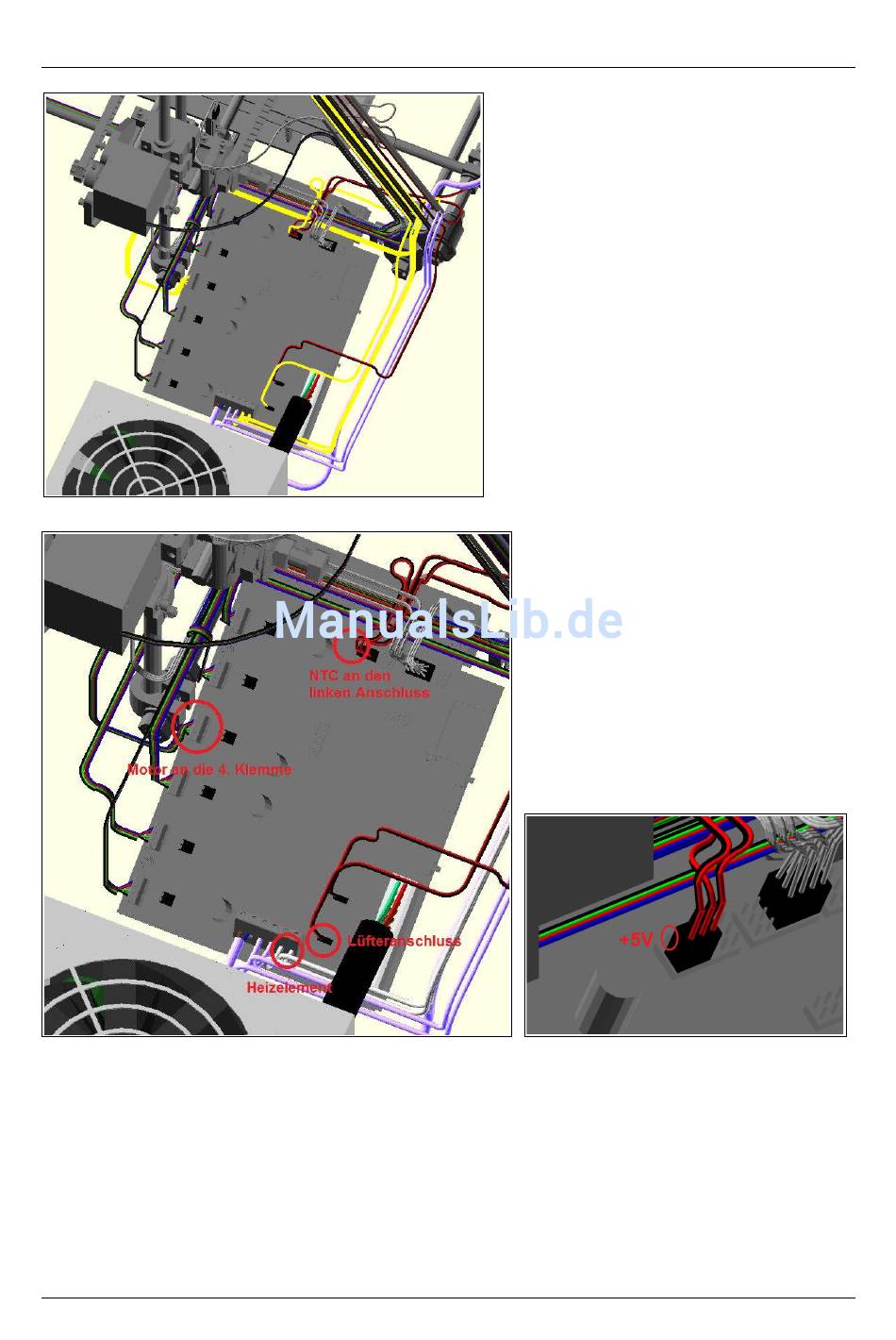

An der Elektronik angekommen, verbinden Sie den Extrudermotor des ersten Extruders mit
der vierten Klemme der Elektronik, wie im obigen Bild gezeigt. Achten Sie auch hier darauf,
dass die Reihenfolge der Kabel stimmt. Von oben nach unten: Blau, Rot, Grün, Schwarz.
Das Kabel des Thermistors wird auf der linken Seite der mittleren Leiste auf der Oberseite
der Elektronik eingesteckt, wie oben gezeigt. Hierbei ist die Polung egal. Achten Sie darauf,
dass der mit „+5V" beschriftete Pin frei bleibt, wie oben gezeigt.
Das Kabel des Heizelements kommt unten an den rechten Schraubkontakt der Elektronik,
nahe dem ATX Anschluss. Auch hier ist die Farbkodierung der Kabel egal.
Seite 61 / 71
