Original Montageanleitung Beta Prusa DualX
13.05.14
Schritt 1.9

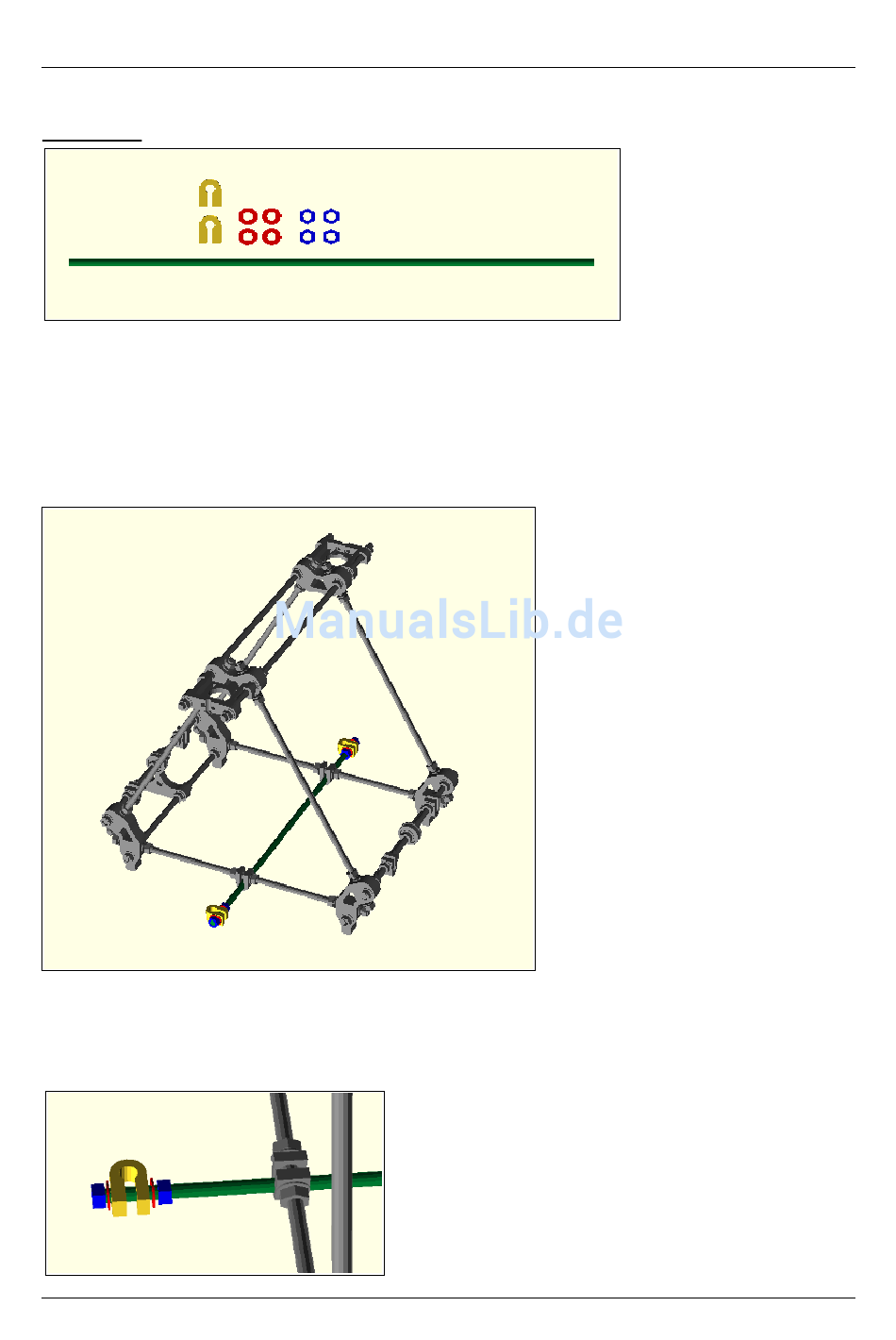

Benötigte Teile für Schritt 1.9
Folgende Teile werden benötigt:
2x Klammer
4x Unterlegscheibe M8
4x Mutter M8
1x Gewindestange M8 x 440 mm
sowie den Aufbau aus dem vorherigen Schritt
Montage Schritt 1.9
Schieben Sie die Gewindestange durch die beiden Klammern unten am Rahmen und
montieren Sie auf beiden Seiten eine Klammer mit Unterlegscheiben und Muttern, wie auf
dem folgenden Bild gezeigt.
Montagedetail
Seite 17 / 71
