Original Montageanleitung Beta Prusa DualX
13.05.14

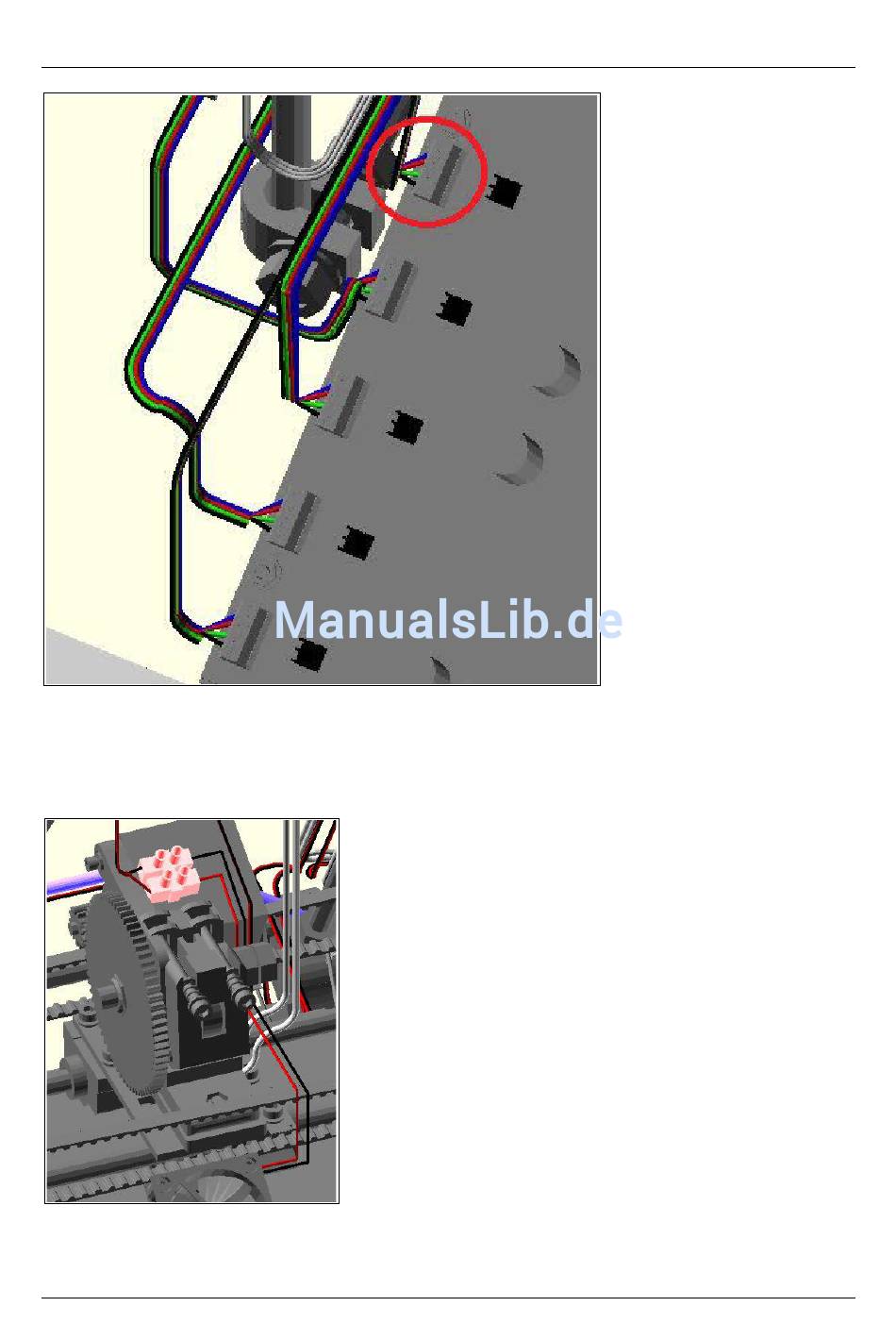

Anschluss des X2 Motors an der Elektronik
An der Elektronik verbinden Sie das Kabel mit der fünften Klemme der Elektronik wie mit
dem rot umrandeten Kabel im Bild oben gezeigt. Achten Sie auch hier darauf, dass die
Reihenfolge der Kabel stimmt. Von oben nach unten: Blau, Rot, Grün, Schwarz.
Anschluss der Ventilatoren
Platzieren Sie je eine Lüsterklemme auf dem Motor der Extruder. Schließen Sie dann das
jeweilige Lüfter Kabel an die Lüsterklemme wie oben gezeigt an. Nehmen Sie ein dünnes
Seite 59 / 71
