Original Montageanleitung Beta Prusa DualX
13.05.14
Schritt 3.4
Benötigte Teile für Schritt 3.4
Folgende Teile werden benötigt:
4x Schraube M4 x 20 mm
4x Unterlegscheibe M4
4x Mutter M4
2x Extruder inkl. Druckdüse
sowie die Aufbauten aus den vorherigen Schritten
Montage Schritt 3.4

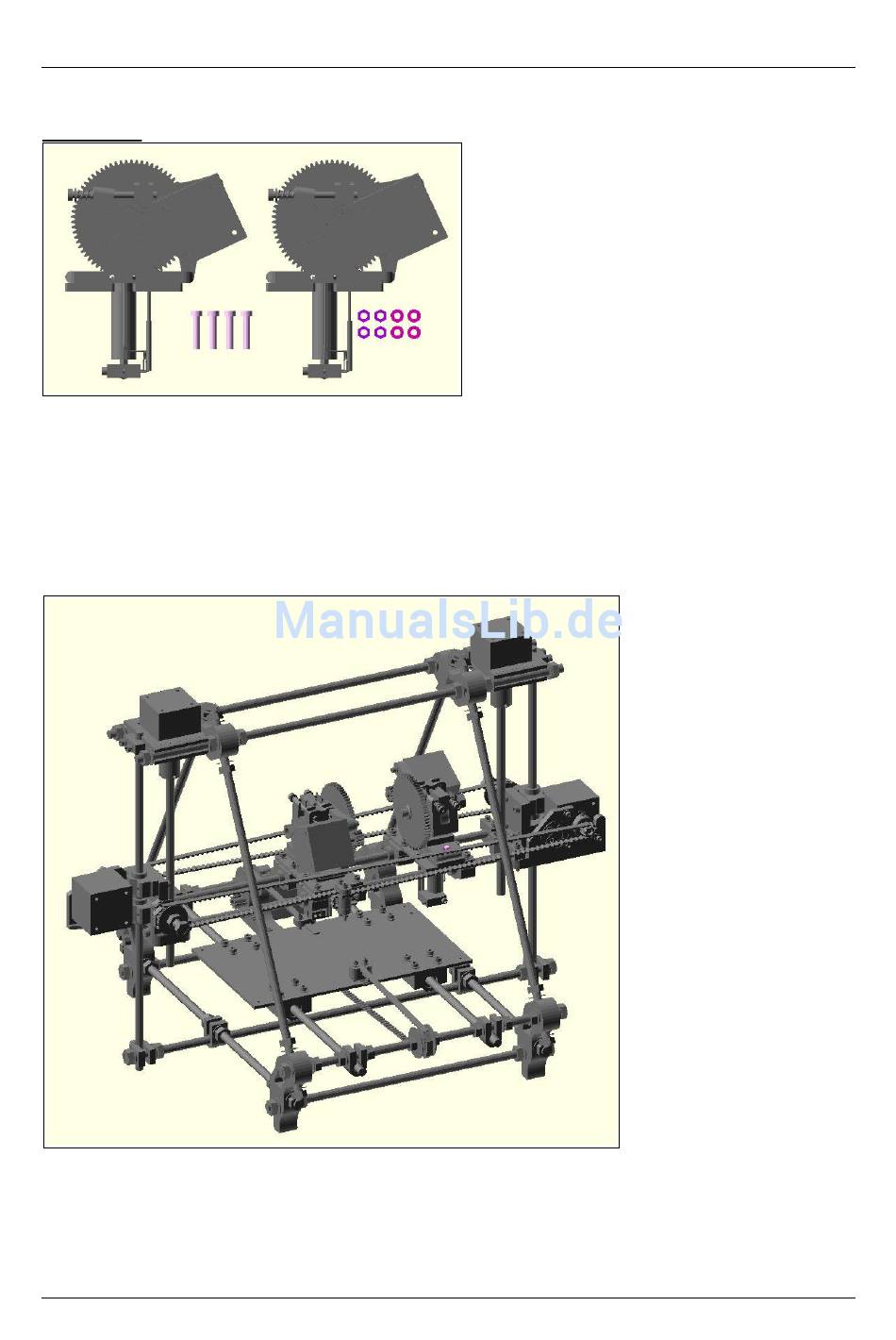

Setzten Sie den Extruder auf den X-Träger, wie im obigen Bild gezeigt. Benutzen Sie dann
die zwei M4 x 20 mm Schrauben und die dazugehörigen Unterlegscheiben und Muttern und
fixieren Sie den Extruder auf dem Träger.
Es ist auch möglich den Extruder um 180° verdreht zu montieren.
Seite 41 / 71
