Original Montageanleitung Beta Prusa DualX
13.05.14
Führen Sie dann den Zahnriemen um die Zahnriemenführung, um das Zahnrad und unter
dem Rahmen hindurch, bis zur anderen Zahnriemenführung auf der anderen Seite, wie im
obigen Bild gezeigt.
Montage des Zahnriemens

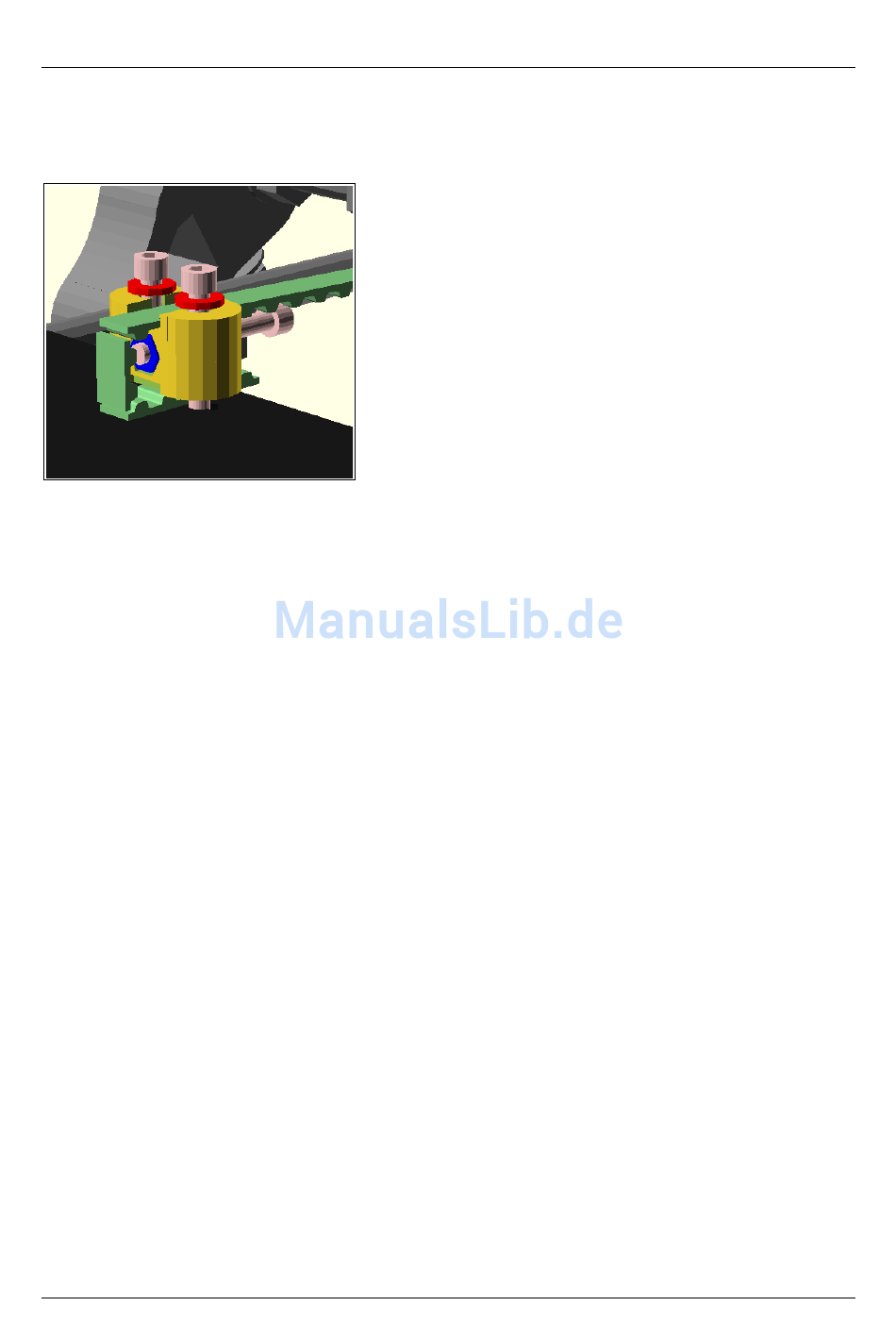

Auf der anderen Seite der Y-Halterung montieren Sie die Zahnriemenklammer mit Kanal und
Schraubenloch, wobei der Kanal nach oben zeigen sollte. Legen Sie in die Vertiefung der
Klammer eine M3 Mutter ein und schrauben Sie von außen eine M3 x 20 Schrauben in die
Klammer. Fixieren Sie dann die Klammer mit M3 x 20 mm Schrauben und den
dazugehörigen Unterlegscheiben und Muttern, ziehen Sie die Schrauben aber noch nicht
fest.
Führen Sie dann den Zahnriemen durch den Kanal an der Klammer, um die Klammer herum
und unter der Klammer wieder nach außen, wie im obigen Bild gezeigt. Ziehen Sie den
Riemen stramm und fixieren Sie ihn mit den Schrauben der Zahnriemenklammern. Mittels
der horizontalen Schraube in der Klammer können Sie nun die Riemenspannung regulieren.
Schneiden Sie dann den überstehenden Rest des Zahnriemens sehr nahe an der
Zahnriemenklammer ab, er wird für die X-Achse benötigt.
Kontrollieren Sie nochmal, ob die Y-Halterung problemlos gerade und mittig auf den glatten
Stangen läuft.
Seite 23 / 71
