Original Montageanleitung Beta Prusa DualX
13.05.14
Das Kabel des Thermistors wird auf der mittleren Leiste in die zweite Pinreihe von links auf
der Oberseite der Elektronik eingesteckt, wie oben gezeigt. Hierbei ist die Polung egal.
Achten Sie darauf, dass der mit „+5V" beschriftete Pin frei bleibt, wie beim ersten NTC.
Das Kabel des Heizelements kommt an den mittleren Schraubkontakt der Elektronik. Auch
hier ist die Farbkodierung der Kabel egal.
Das Lüfter-Kabel wird daneben an den oberen Anschluss eingesteckt, mit dem schwarzen
Kabel nach aussen. Das Plus auf der Leiterplatte markiert den positiven Pol. (rotes Kabel)

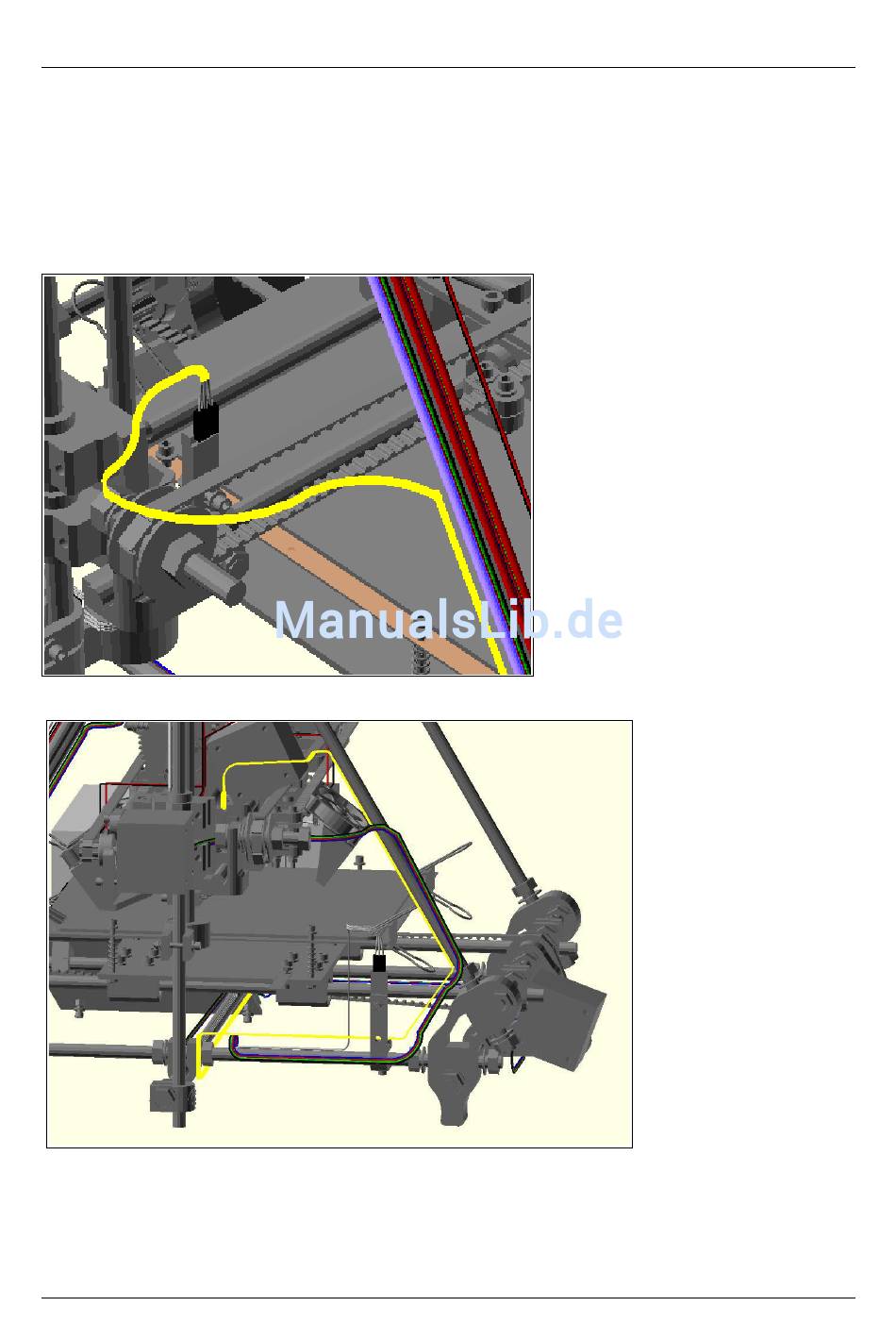

Anschluss der X1 Endstops
Anschluss der X2 Endstops
Für die X Endstops nehmen Sie jeweils ein dreipoliges Kabel mit Stecker auf beiden Seiten.
Stecken Sie die Stecker auf den jeweiligen Endstop mit der farbig markierten Seite auf der
Seite der Lichtschranke, und führen Sie die Kabel mit einen kleinen Bogen zur Seite des
Seite 64 / 71
