Original Montageanleitung Beta Prusa DualX
13.05.14
Schritt 5.4 (optional)

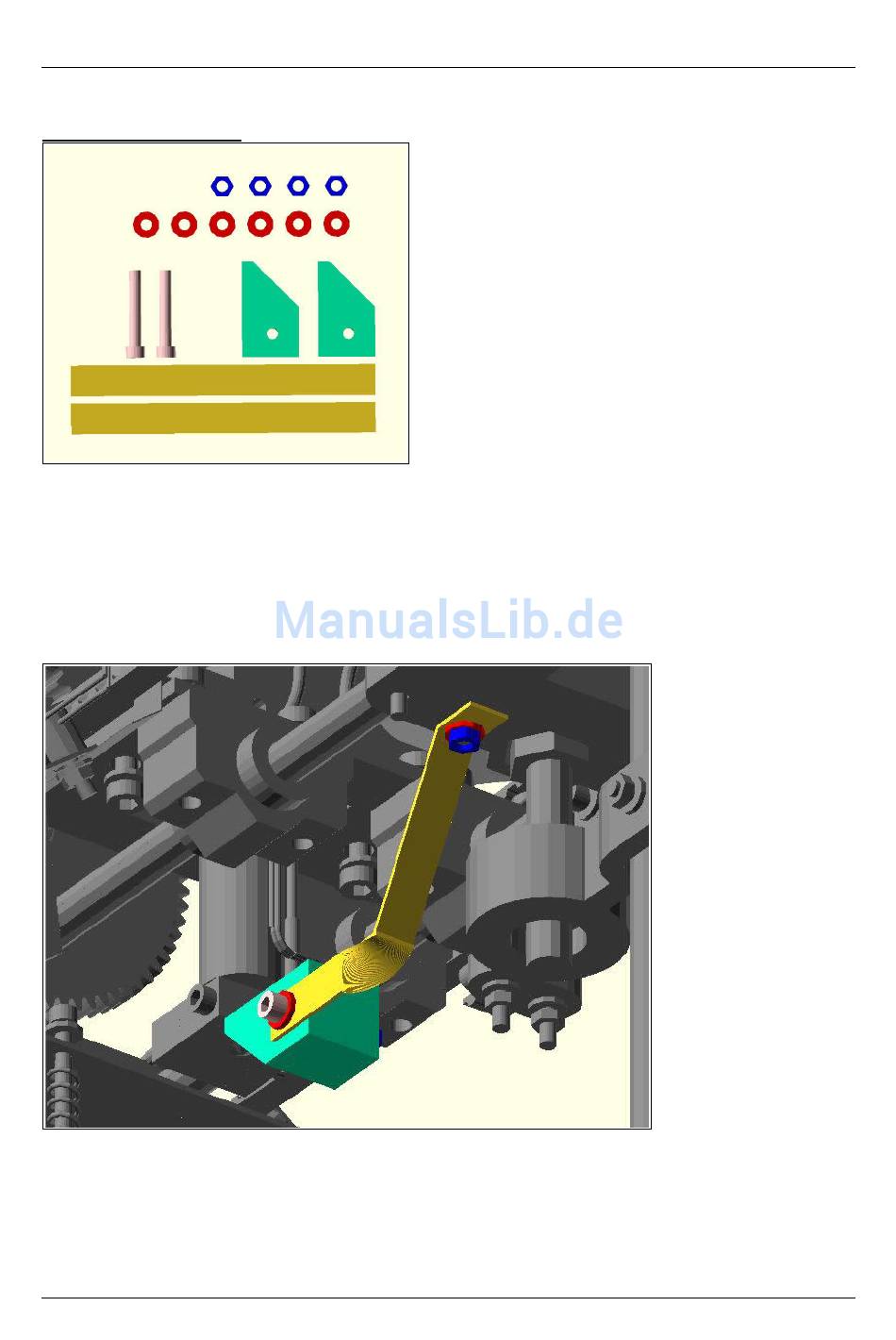

Benötigte Teile für Schritt 5.4
Folgende Teile werden benötigt:
2x Silikonabstreifer
2x Schraube M3 x 20 mm
6x Unterlegscheibe M3
4x Mutter M3
2x Metallstreifen
sowie den Aufbau aus den vorherigen Schritten
Montage der Silikonabstreifer
Zuletzt können Sie die Silikonabstreifer anbringen. Schrauben Sie diese jeweils mit einer
Schraube M3 x 20 mm und zugehörigen Unterlegscheiben und Muttern an das eine Ende
eines Metallstreifens. Das andere Ende befestigen Sie, wie im Bild gezeigt an das X-End.
Biegen Sie die Steifen so zurecht, dass die Silikonpads jeweils unterhalb einer Düse zu
liegen kommt, wenn diese im Endstop eingefahren ist. Das spitze Ende der Düse sollte dabei
in das Silikon eintauchen.
Seite 69 / 71
