Original Montageanleitung Beta Prusa DualX
13.05.14
Klicken Sie die Filamentführungen oben zwischen die Stangen in den 3D Drucker ein. Dies
sorgt dafür, dass sich das Filament beim Druck nicht verheddern kann.
Schrauben Sie dann den 40mm Lüfter mit zwei M3 x 20 mm Schrauben und zwei
Unterlegscheiben an dem beiliegenden metallenen Streifen fest. Schrauben Sie den
Lüfteraufatz an den Lüfter mit zwei M3 x 10mm Schrauben. Fixieren Sie dann den Streifen
an einer Schraube am X-Träger und biegen Sie die Streifen, so dass der Lüfter schön auf
den schwarzen Teil der Düse bläst.

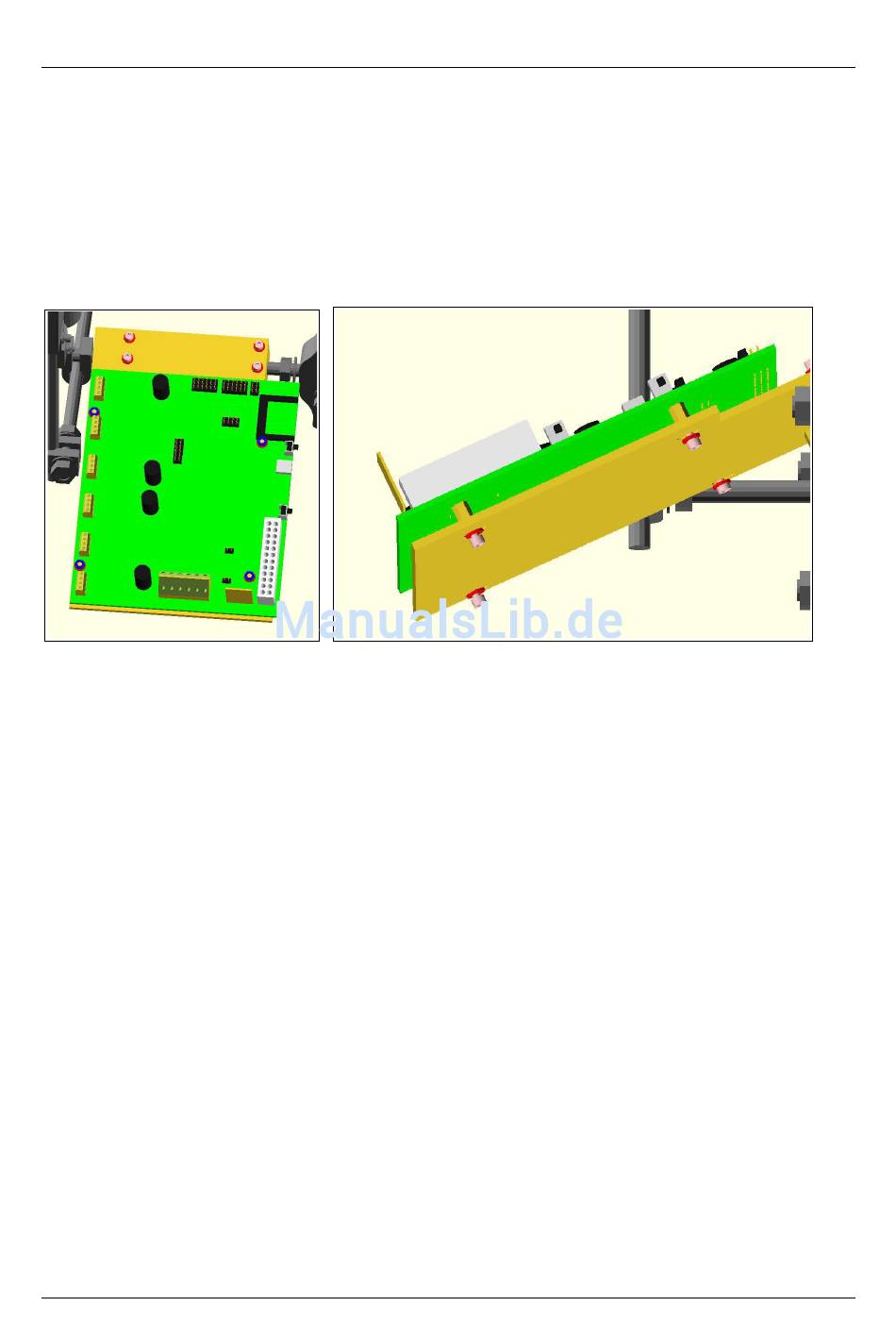

Montage Echinus Board
Montieren Sie dann den Echinus Elektronikhalter an der Seite des 3D Druckers mit den vier
Stangenklammern und jeweils zwei M3 x 30 mm Schrauben und dazugehörigen
Unterlegscheiben und Muttern, wie im Bild gezeigt.
Setzten Sie dann die Echinus Elektronik auf den Halter und fixieren Sie sie mit den vier 6-
Kant Abstandshalter und vier M3 x 6 mm von unten und mit Muttern und Unterlegscheiben
von oben.
Seite 53 / 71
