Montage
2.1

Produkt auspacken

WARNUNG
Erstickungsgefahr durch Unachtsamkeit!
Kunststofffolien, Polystyroporteile, Kleinteile usw.
können für Kinder zu einem gefährlichen Spielzeug
werden.
Anwesende Kinder von Kleinteilen fernhalten.
Das Verpackungsmaterial nicht achtlos liegen
lassen.
INFO
Bei WMS Zwischenstecker:
Der WMS Zwischenstecker ist eingelernt. Jeder
WMS Zwischenstecker ist eindeutig einer Position
zugeordnet.
Aus diesem Grund ist die Nummer für den WMS
Zwischenstecker entweder auf der Endschiene oder
auf dem Karton des WMS Zwischensteckers aufge-
klebt.
Die Nummer für die spätere Verwendung aufhe-
ben (z. B. in Bedienungs- und Wartungsanlei-
tung einkleben).
INFO
Das verwendete Verpackungsmaterial ist nach dem
Auspacken sachgerecht zu entsorgen.
Das Produkt und die Einzelteile vorsichtig auspacken.
2.2

Lieferumfang

INFO
Den Lieferumfang gemäß Lieferschein überprü-
fen.
Alle Teile auf Unversehrtheit überprüfen.
Die Situation vor Ort mit den Bestelldaten ver-
gleichen.
Die Montage unterbrechen und Rücksprache mit
WAREMA halten, sollten Teile beschädigt sein
oder Angaben nicht der Bestellung entsprechen.
INFO
Zusätzlich als Anreißhilfe für die Befestigungsposi-
tionen der Führungsschienen liegt im Zubehör ein
Nagel bei.
Seite 6 | 20

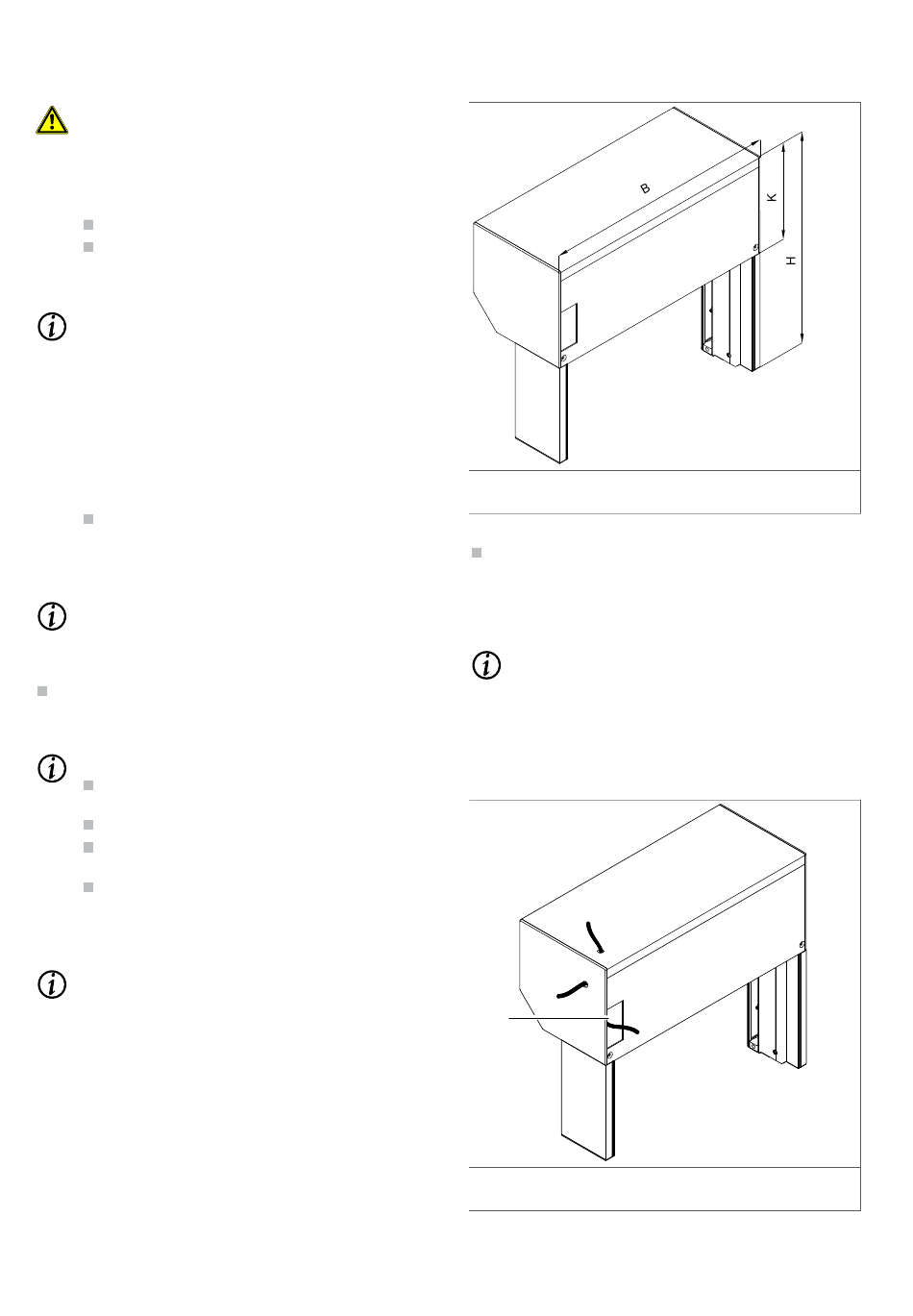

2.3

Abmessungen des Produktes

Bestellbreite
B
H Bestellhöhe
Abb. 3: Position des Produktes
Die Position (Bestellbreite und Bestellhöhe) des Produk-
tes auf den Montageuntergrund übertragen. Die Maß-
skizze ist zu beachten.
2.4

Antrieb vorbereiten

INFO
Die Durchführung für den handbetriebenen Raffstore
muss neben dem Fensterflügel gebohrt werden und
für den elektrisch betriebenen Raffstore neben dem
Fensterrahmen.
Antriebsdurchführung anzeichnen
1
Stanzung für Bedien-
1
elemente
Abb. 4: Durchführung anzeichnen
Kastenhöhe
K
