Montage
INFO

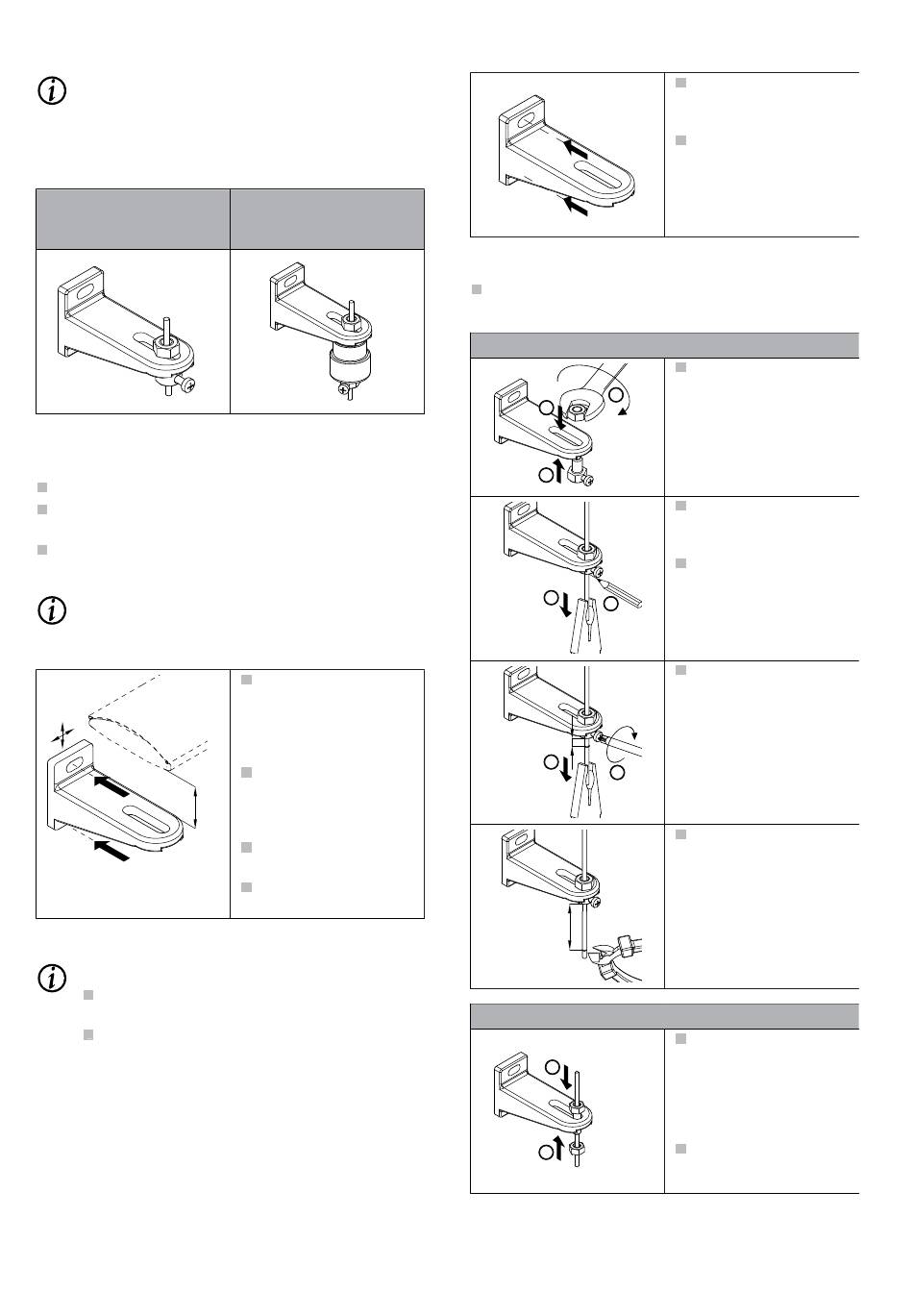

Das Spannseil kann wahlweise mit einem Spann-
seilhalter (A) oder optional mit einem Federspann-
topf (B) – Einzelteile im Zubehör enthalten – befes-
tigt werden.
Spannseilhalter
Tab. 6:
Übersicht Spannseilbefestigung
Befestigungspunkte markieren und bohren
Den Raffstore in untere Endlage tieffahren.
Die Spannseile lotrecht zur Oberschiene ausrichten und
am Montageuntergrund anzeichnen.
Die Unterkante der Endschiene zuzüglich 20 mm am
Montageuntergrund anzeichnen.
INFO
Die Befestigungspositionen mittig anzeichnen, damit
ein nachträglicher Ausgleich möglich ist.
~20
Spannseilhalter befestigen
INFO
Den Montageuntergrund auf Unebenheit über-
prüfen.
Ggf. Unebenheiten ausgleichen.
Die Spannseilhalter müssen senkrecht am Montageunter-
grund befestigt werden.
Seite 14 | 20
Spannseilhalter mit Fe-
derspanntopf aus Kunst-
stoff
Die Position der Spann-
seilhalter auf dem Mon-
tageuntergrund markie-
ren. Auf Höhengleich-
heit achten.
Die Spannseilhalter an
den Markierungen senk-
recht und waagerecht
ausgerichtet halten.
Das Bohrbild übertra-
gen.
Die Befestigungslöcher
bohren.
Spannseil befestigen
Überprüfen, ob das Spannseil durch alle Lamellen und
die Endschiene geführt ist.
Spannseil mit Spannseilhalter
2
1
1
1
2
5
1
2
20
Spannseil mit Spannseilhalter mit Federspanntopf
1
2
Die Spannseilhalter am
Montageuntergrund be-
festigen.
Die Lage der Spannseil-
halter prüfen und ggf.
nachstellen.
Die Stellschraube durch
Festdrehen der Mutter
am Spannseilhalter be-
festigen.
Das Spannseil durch
die Stellschraube füh-
ren.
Das Spannseil handfest
straffen und unterhalb
der Stellschraube mar-
kieren.
Das Spannseil bis zur
Markierung straffen und
5 mm nachspannen.
Gleichzeitig die Klemm-
schraube mit einem
Kreuzschlitz-Schrau-
bendreher festziehen.
Das Spannseil ca.
20 mm unterhalb des
Spannseilhalters ablän-
gen und entgraten.
Das Gewindestück
durch Festdrehen der
Mutter am Spannseil-
halter befestigen. Das
Spannseil ist handfest
gestrafft.
Die zweite Mutter an-
drehen.
816073 [Rev. 9 - de]/01.04.2024
