Information zum Produkt
2
Information zum Produkt
2.1
Bestimmungsgemäße Verwendung
Die nachfolgenden Angaben gelten für folgendes Produkt:
Verbund-Jalousie M mit 24-V-Motor
Das Produkt ist ein innenliegender Sonnenschutz, der als
Blend- und Sichtschutz eingesetzt wird. Sichtschutz und
Durchsicht sind individuell regulierbar.
Das Produkt ist in kontrolliert belüfteten Verbundfassaden
und Verbundfenstern bzw. Trennwandsystemen montiert.
Zur bestimmungsgemäßen Verwendung gehört auch das
Beachten der vorliegenden Anleitung und die Einhaltung
der darin enthaltenen Vorgaben zur Instandhaltung.
2.2
Teilebezeichnung
6
5
1
Oberschiene
2
Lamellen
3
Leiterkordel

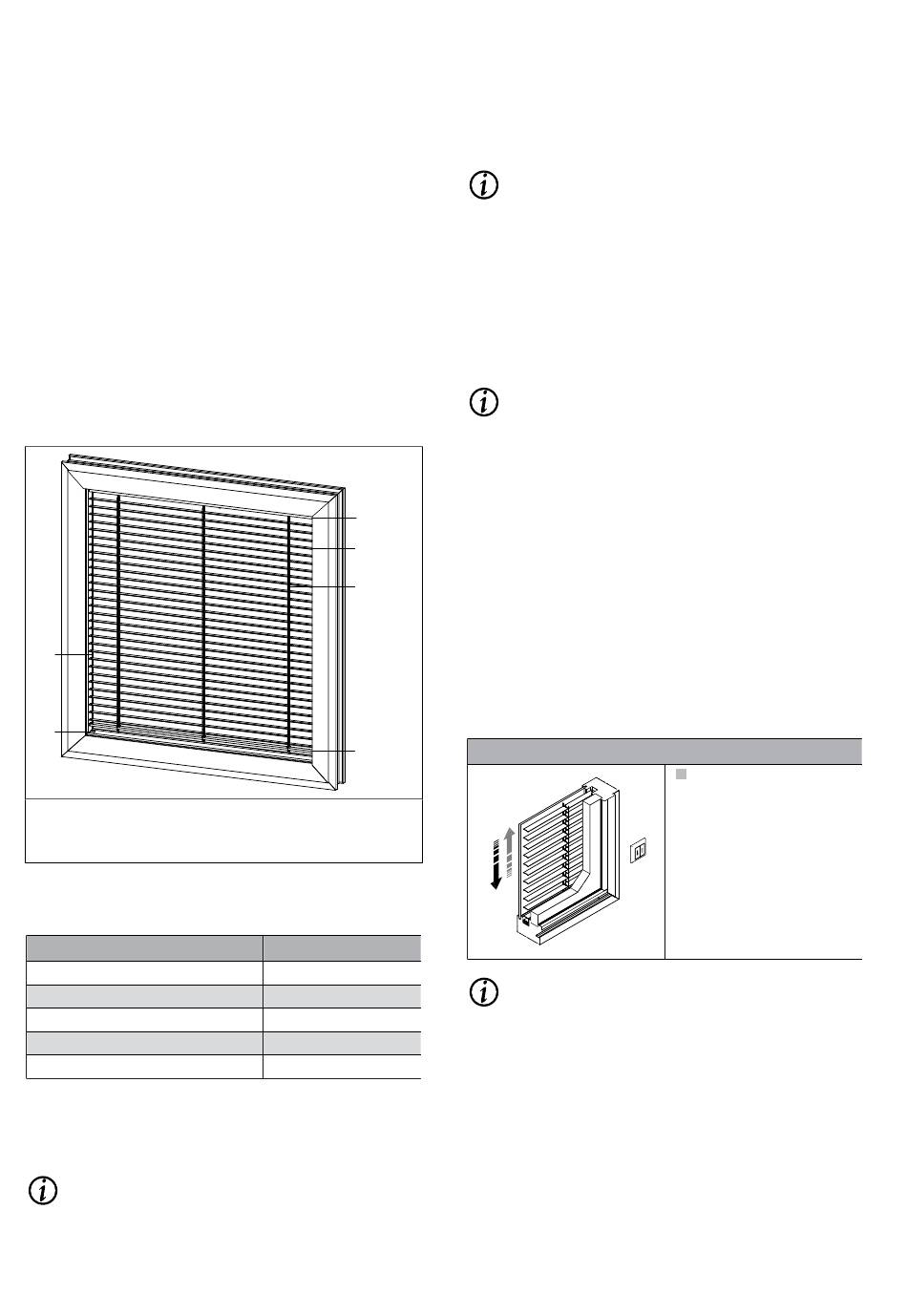

Abb. 1:
Verbund-Jalousie M mit Motor
2.3
Daten für Elektroantrieb
Parameter
Stromaufnahme [A]
Nennspannung
Schutzart
Kurzzeitbetrieb (S2)
Emissions-Schalldruckpegel
*
Bei der Standardmontage des Produktes auf dem
Prüfstand beträgt der Emissions-Schalldruckpegel
LpA ≤ 70 dB(A). Montagebedingt kann der Wert
abweichen.
INFO
Die vorangestellte Tabelle ist die Zusammenfassung
der zulässigen Motoren.
Seite 4 | 10
1
2
3
4
4
Endschiene
5
Spannseilhalter
6
Spannseil
Wert
0,25-0,5 A
24 V DC
IP 44
4 Min.
< 70 dB(A)
*
3
Bedienung
3.1
Produkt mit Motor
INFO
Wird das Produkt über längere Zeit nicht in die obe-
re Endlage gefahren, sondern nur der Lamellenwin-
kel verstellt, so kann es zu einer Verkürzung der Be-
stellhöhe kommen. Durch eine Referenzfahrt (voll-
ständiges hoch- und tieffahren) kann dieser Effekt
behoben werden.
WAREMA empfiehlt wöchentlich mindestens einmal
eine Referenzfahrt durchzuführen, wenn die Jalou-
sie überwiegend im Wendebetrieb genutzt wird.
INFO
Motor mit integrierter Steuerelektronik (Typ
DCD22-E oder TLW25 WT)
Der Endanschlag des Produktes ist in beide Fahrt-
richtungen begrenzt, d. h. an diesem Punkt wird das
Produkt automatisch gestoppt.
Motor mit integriertem Hallgeber (Typ DCD22-G),
externe Steuerung
Der Endanschlag des Produktes ist in Fahrtrichtung
nach oben begrenzt, d. h. in der oberen Motorendla-
ge wird das Produkt automatisch gestoppt. Die unte-
re Endlage ist nicht mechanisch begrenzt und muss
durch eine geeignete WAREMA Steuerung sicher-
gestellt werden. Wenden Sie sich hierzu an Ihren
Fachbetrieb.
Fahrbewegung
INFO
Das Produkt hat eine obere und untere Endlage.
Das Produkt stoppt an diesem Punkt automatisch.
Das Produkt kann an jeder beliebigen Position ge-
stoppt werden.
Den Schalter betäti-
gen! Das Produkt be-
wegt sich in die gewähl-
te Richtung.
816162 [Rev. 5 - de]/2022-03-08
