Den Antriebsabgang ausmessen.
Die Position auf den Montageuntergrund übertragen.
INFO
Bei Bedarf kann bei Ausführung mit Kurbel der Ab-
gang verstellt werden.
Nachfolgende Arbeitsschritte beachten.
Getriebeabgang einstellen
INFO
Nur bei Ausführung mit innenliegendem Getriebe
möglich.
1 Antriebssechskant

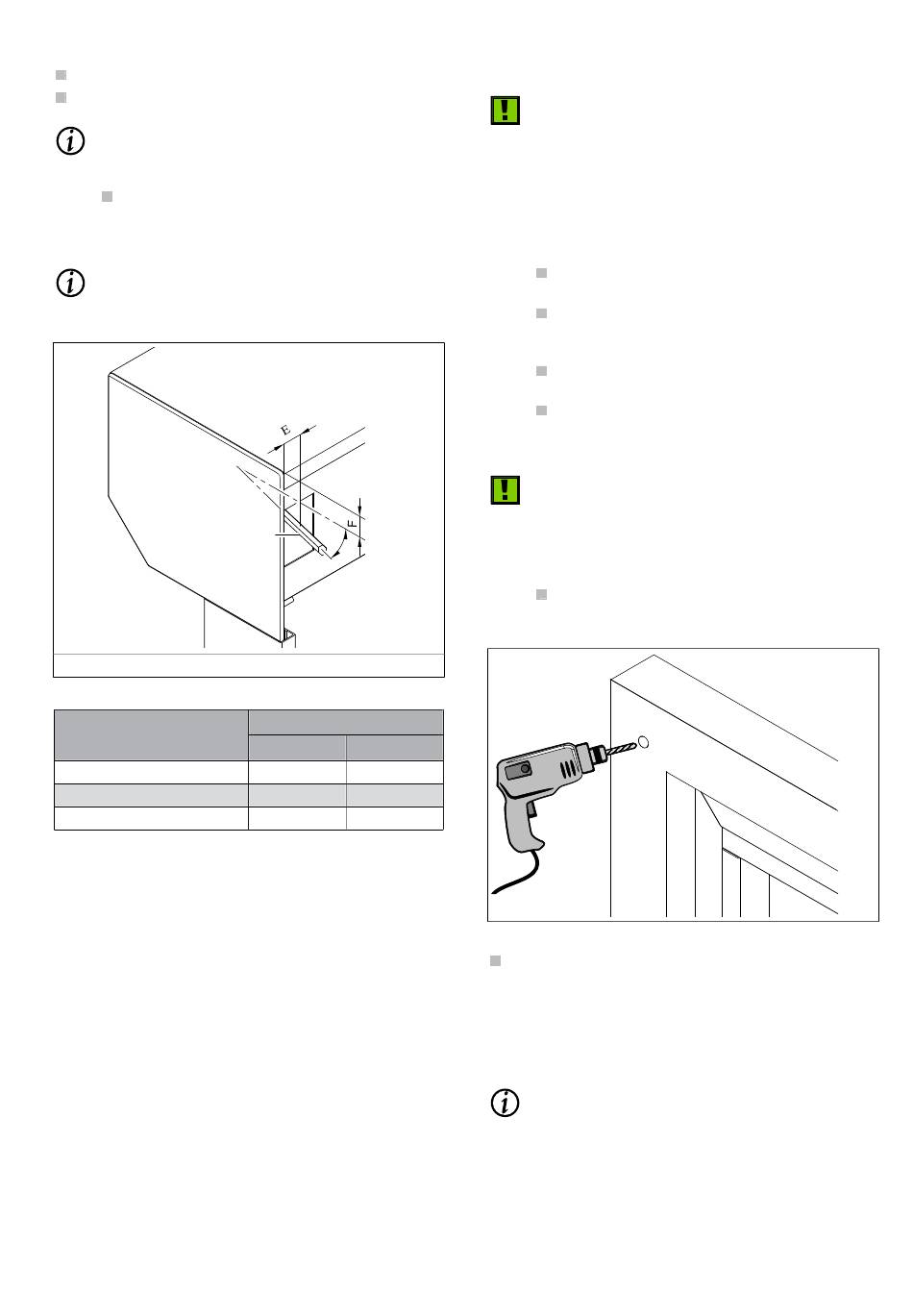

Abb. 5: Getriebeabgang einstellen (alle Maßangaben in mm)
Schwenkbereich [°]
E [mm]
F [mm]
Tab. 4: Einstellbereich des Getriebeabganges (abhängig
von der Kastengröße)
1
bis max. Fläche 6,5 m²
2
über Fläche 6,5 m² bis 7,0 m²
816073 [Rev. 9 - de]/01.04.2024
30°
1
Typ
R6 R10
±15 ±5
23 / 27 23 / 27
1 2 1 2
67 82
Antriebsdurchführung bohren
HINWEIS
Beschädigung der Bedienelemente (manueller An-
trieb) bzw. Motorleitung (elektrischer Antrieb) durch
unsaubere Durchführung!
Ein Versatz zwischen Durchführung und Antriebsab-
gang und/oder unsaubere Durchführungen führt zu
Funktionsproblemen und erhöhtem Verschleiß am
Antrieb.
Die Durchführung von Spänen/Verschmutzung
säubern.
Die Durchführung auf Flucht zum Antriebsab-
gang prüfen, ggf. nacharbeiten. (manueller An-
trieb)
Scharfe Kanten bei der Durchführung vermeiden
bzw. beseitigen.
Die bauseitige Durchführung nach den gültigen
Normen und Vorschriften ausführen (z. B. Ein-
satz von Steckstutzen). (elektrischer Antrieb)
HINWEIS
Sachbeschädigung durch Unachtsamkeit beim Boh-
ren der Durchführung!
Durch Bohrungen können unter Putz verlegte Elek-
trokabel, Wasserrohre usw. beschädigt werden.
Vor dem Bohren den Bereich der Durchführung
auf Elektrokabel, Wasserrohre usw. überprüfen.
Abb. 6: Antriebsdurchführung bohren
Die Durchführung mit Bohrer ∅16 mm bei Kurbel oder
mit ∅10 mm bei Motor bohren.
2.5 Trägerprofile/Führungsschienen montie-
ren
2K-Kunststoff-Clipprofil demontieren
INFO
Die 2K-Kunststoff-Clipprofile sind werkseitig in die
Führungsprofile eingeschoben und müssen vor der
Montage entfernt werden.
Montage
