Montage

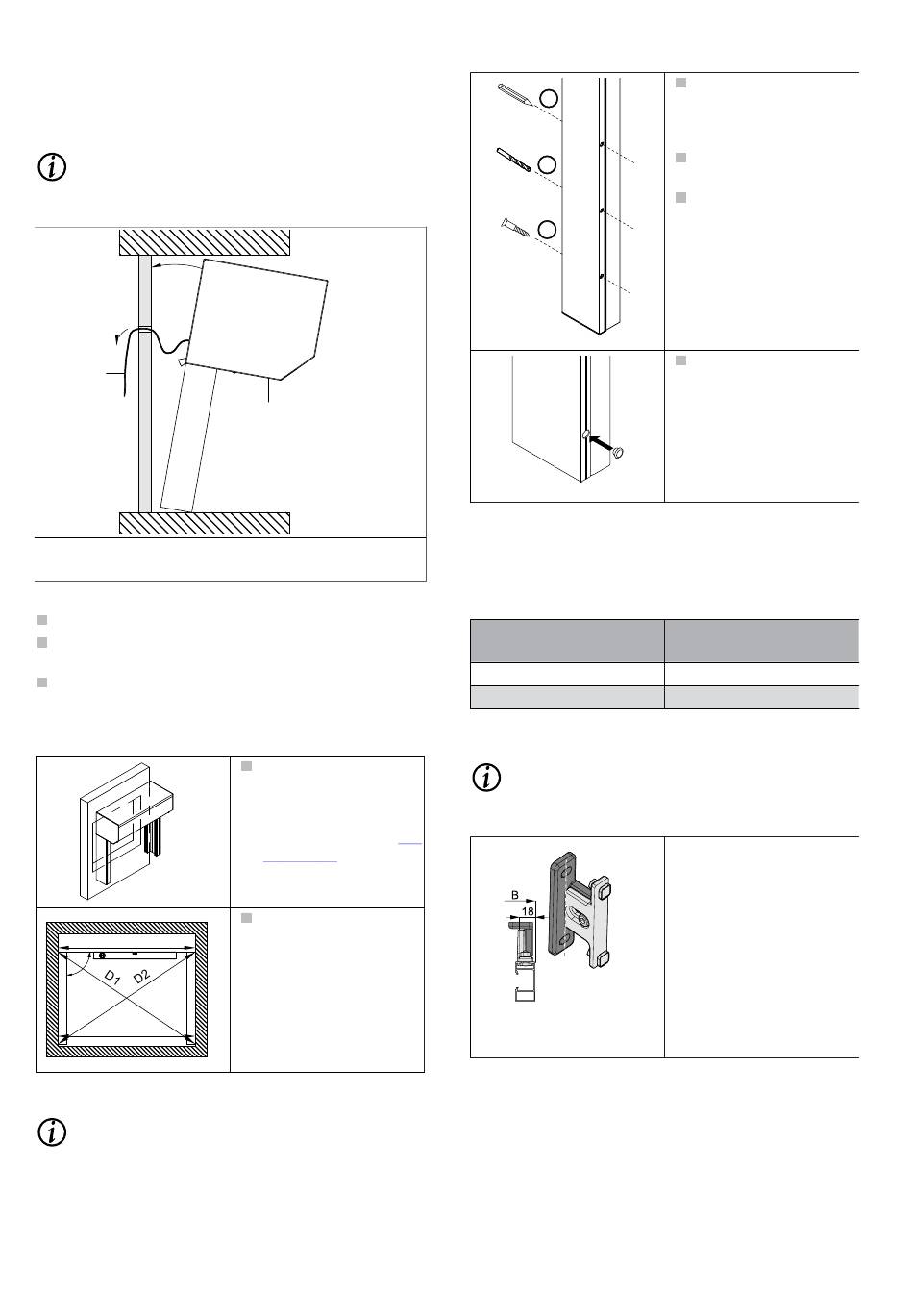

2.6 Vorbau-Raffstore montieren (Direktmonta-
ge)
Netzleitung nach innen führen
INFO
Nur notwendig bei Motorbedienung mit Leitungsab-
gang nach hinten.
2
1 Vorbau-Raffsto-
re/Vorbau-Rollladen
Abb. 10: Antriebsabgang nach innen führen
Das Produkt [1] vor die Öffnung setzen.
Den Antriebsabgang [2] durch die Bohrung nach innen
führen.
Das Produkt [1] an den Montageuntergrund stellen. Da-
bei Antriebsdurchgang [2] nicht verklemmen.
Produkt anhalten und ausrichten
X1
90°
X2
Trägerprofil befestigen
INFO
Die bestellte Befestigungsrichtung (stirn- oder
schenkelseitig) des Trägerprofils beachten.
Seite 10 | 20
1
2 Antriebsabgang
Das Produkt am Mon-
tageuntergrund anhal-
ten. Falls erforderlich,
Trägerprofile/Führungs-
schienen einkürzen (sie-
he Seite 18).
Die Führungsschie-
nen/Trägerprofile paral-
lel (X1 = X2) und diago-
nal (D1 = D2) am Mon-
tageuntergrund ausrich-
ten. Zur Kontrolle Aus-
richtung der Kasten mit
Wasserwaage überprü-
fen.
1
2
3
2.7 Vorbau-Raffstore montieren (Haltermonta-
ge)
Befestigungspunkte Führungsschienenhalter markie-
ren und bohren
Bestellhöhe
- 2500 mm
2501 - 4000 mm
Tab. 5: Anzahl Führungsschienenhalter in Abhängigkeit der
Bestellhöhe
INFO
Die Befestigungspositionen mittig anzeichnen, damit
ein nachträglicher Ausgleich möglich ist.
Beispiel: Halter H8 (für linke
Führungsschiene)
Die Befestigungspunkte
übertragen. (Im Liefer-
umfang liegt ein Nagel
als Anreißhilfe bei.)
Die Befestigungslöcher
bohren.
Die Führungsschienen
befestigen.
Die Abdeckkappen in
die Bohrungen eindrü-
cken.
Anzahl Führungsschie-
nenhalter
2 Stück
3 Stück
Besonderheit Halter H8:
Beim Halter H8 sitzt das
Schwert nach außen ver-
setzt. Die Befestigungspo-
sition ist um 18 mm einge-
rückt zur Bestellbreite.
