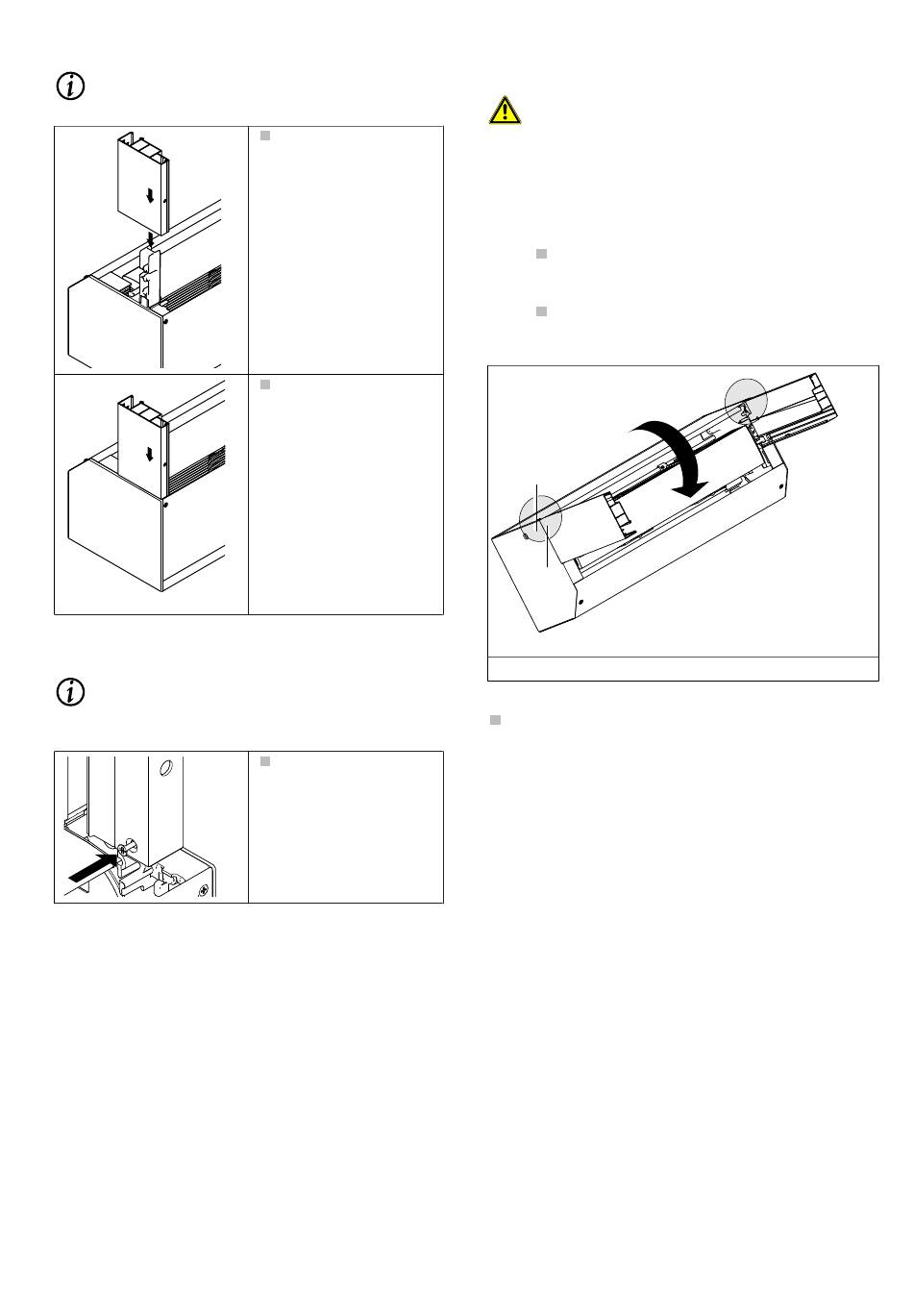

WAREMA R6 Montageanleitung Seite 9

INFO
Nachfolgende Arbeitsschritte sind immer notwendig.
Sicherungsschraube eindrehen (nur bei Haltermonta-
ge)
INFO
Bei der Haltermontage wird der Kasten zusätzlich
am Führungsprofil gesichert.
816073 [Rev. 9 - de]/01.04.2024
Das Führungsprofil über
den Adapter schieben.
Das Führungsprofil
langsam bis zum An-
schlag an den Kasten
schieben. Die Arretie-
rung muss hörbar ein-
rasten.
Das Führungsprofil mit
Sicherungsschraube
(M4x12) am Kasten si-
chern.
Produkt aufstellen
WARNUNG
Personen- und Produktbeschädigung durch falsches
Vorgehen beim Anheben des Produktes!
Bei unzulässigem Vorgehen wird die Aufnahme am
Seitenteil unverhältnismäßig belastet und kann bre-
chen. Als Folge davon kann der Kasten während
des Vorganges herabstürzen.
Zum Aufstellen das Produkt im Bereich Seitenteil
und Führungsprofile anheben, nicht allein über
Führungsprofile.
Beim Aufstellen Führungsprofile nicht zusammen
drücken.
1
2
1 Kasten
Abb. 9: Vorbau-Raffstore aufstellen
Das Produkt jeweils im Bereich Seitenteil und Führungs-
profil anheben.
Montage
2 Trägerprofil
Seite 9 | 20
