2.10 Funktionsprüfung durchführen
WARNUNG
Quetschgefahr durch Unachtsamkeit beim Bedie-
nen!
Personen, die sich im Fahrbereich befinden, können
verletzt werden.
Den Fahrbereich von Personen freihalten.
Kinder von Bedienelementen fernhalten.
INFO
Die Endlagen sind werkseitig eingestellt. Die Endla-
gen müssen aber trotzdem überprüft werden.
Bei Motorbedienung:
Das Programmierkabel/Fahrkabel mit der Motorleitung
verbinden. Falls notwendig ist dazwischen ein Adapter
anzuschließen.
Das Programmierkabel/Fahrkabel mit der Spannungs-
versorgung verbinden.
INFO
Die eingesetzten Motoren sind nicht für Dauerbe-
trieb geeignet.
Der integrierte Thermoschutz schaltet den Motor
nach ca. 4 Minuten Laufzeit ab. Nach ca. 10 bis 15
Minuten ist das Produkt wieder betriebsbereit.
Beim Bedienen des Produktes Dauerbetrieb des
Motors vermeiden.
INFO
Bei Raffstoren mit gedrehter Oberschiene die
Stapelpads zwischen Lamellenpaket und Ober-
schiene entfernen. Diese dienen nur als Trans-
portschutz.
Die Distanzstücke (Stapelpads) zwischen Träger
und der obersten Lamelle nicht entfernen.
Allgemeines Vorgehen
Den Raffstore mehrmals tieffahren und hochfahren. Die
obere und untere Endlage des Raffstores überprüfen.
Ggf. Motorendlagen gemäß Einstellanleitung nachstel-
len.
Die Position der Endschiene prüfen. Die Endschiene
darf nicht aufliegen.
816073 [Rev. 9 - de]/01.04.2024
Ggf. Kurbelhalter zur
Knickkurbel ausrichten.
Den Kurbelhalter befes-
tigen.
Die Kurbel in den Kur-
belhalter drücken.
Den Raffstore tieffahren. Auf Gleichlauf der Endschiene
und gleiche Lamellenstellung achten. Ggf. Antriebswelle
des angekuppelten Raffstores ausrichten.
2.11 Motor bauseitig anschließen (bei Motoran-
trieb)
INFO
Die beiliegende Anleitung "Einstellanleitung und
Anschlussplan" für den Antrieb beachten.
Bei Einsatz einer Steuerung: separate Anleitung
beachten.
Die Motorleitung mit bauseitigem Anschluss verbinden.
WARNUNG
Stromschlag durch unzureichende Sorgfalt!
Die Leitung kann von beweglichen Teilen beschädigt
werden.
Die Leitung von beweglichen Teilen fernhalten.
Die Leitung in die vorhandenen Leitungshaken
einhängen.
2.12 Spannseilhalter montieren (zusätzliches
Spannseil, optional)
INFO
Der Raffstore kann ein bzw. mehrere Spannseil(e)
haben. Das Spannseil führt und stabilisiert die La-
mellen.
1 Spannseil
2 Mutter
Stellschraube
3
4 Klemmschraube
5 Spannseilhalter

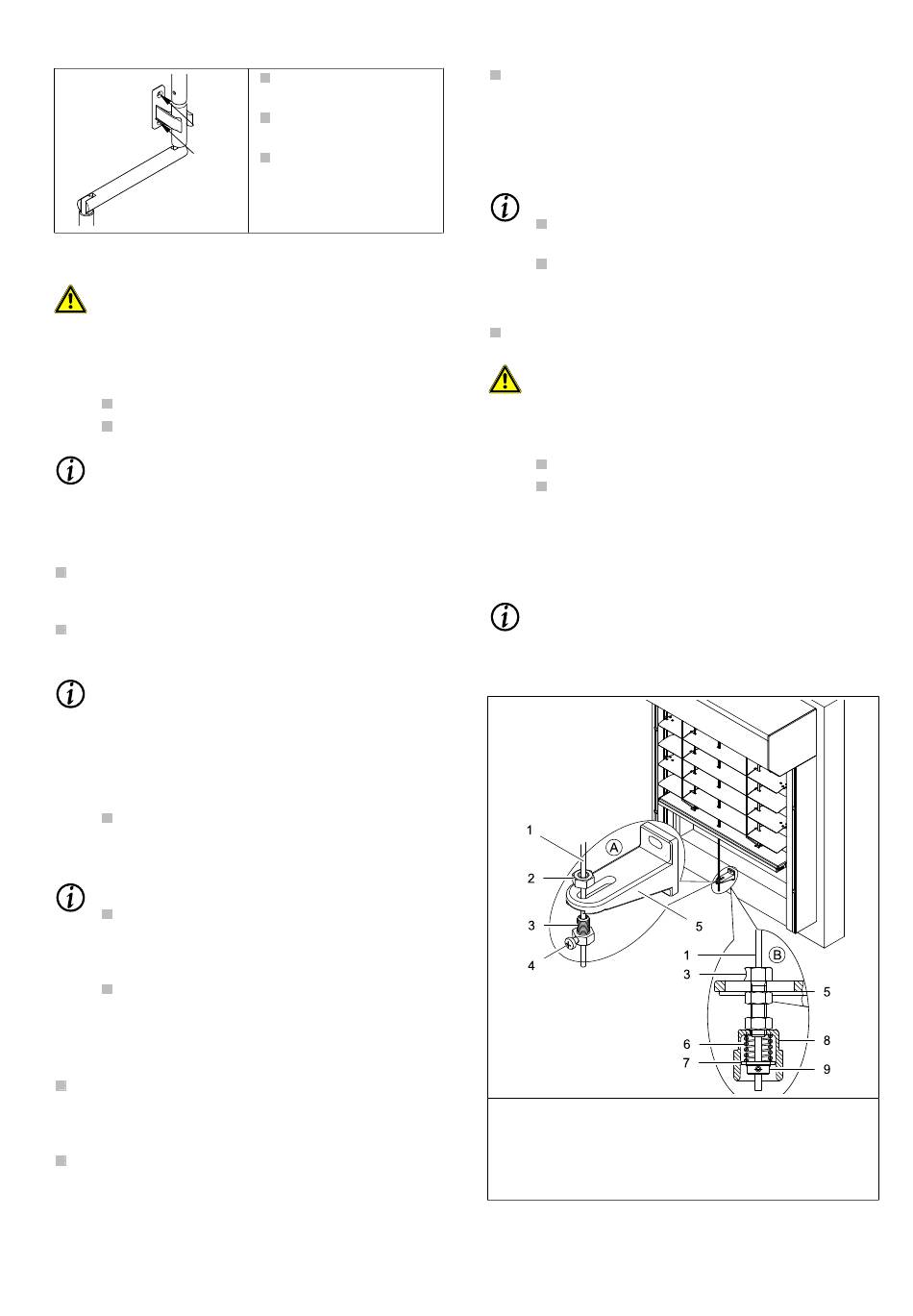

Abb. 13: Spannseilhalter montieren
Montage
6 Druckfeder
7 Scheibe
Hülse
8
9 Stellring
Seite 13 | 20
