Montage
Führungsschienen ausrichten
X1
X2

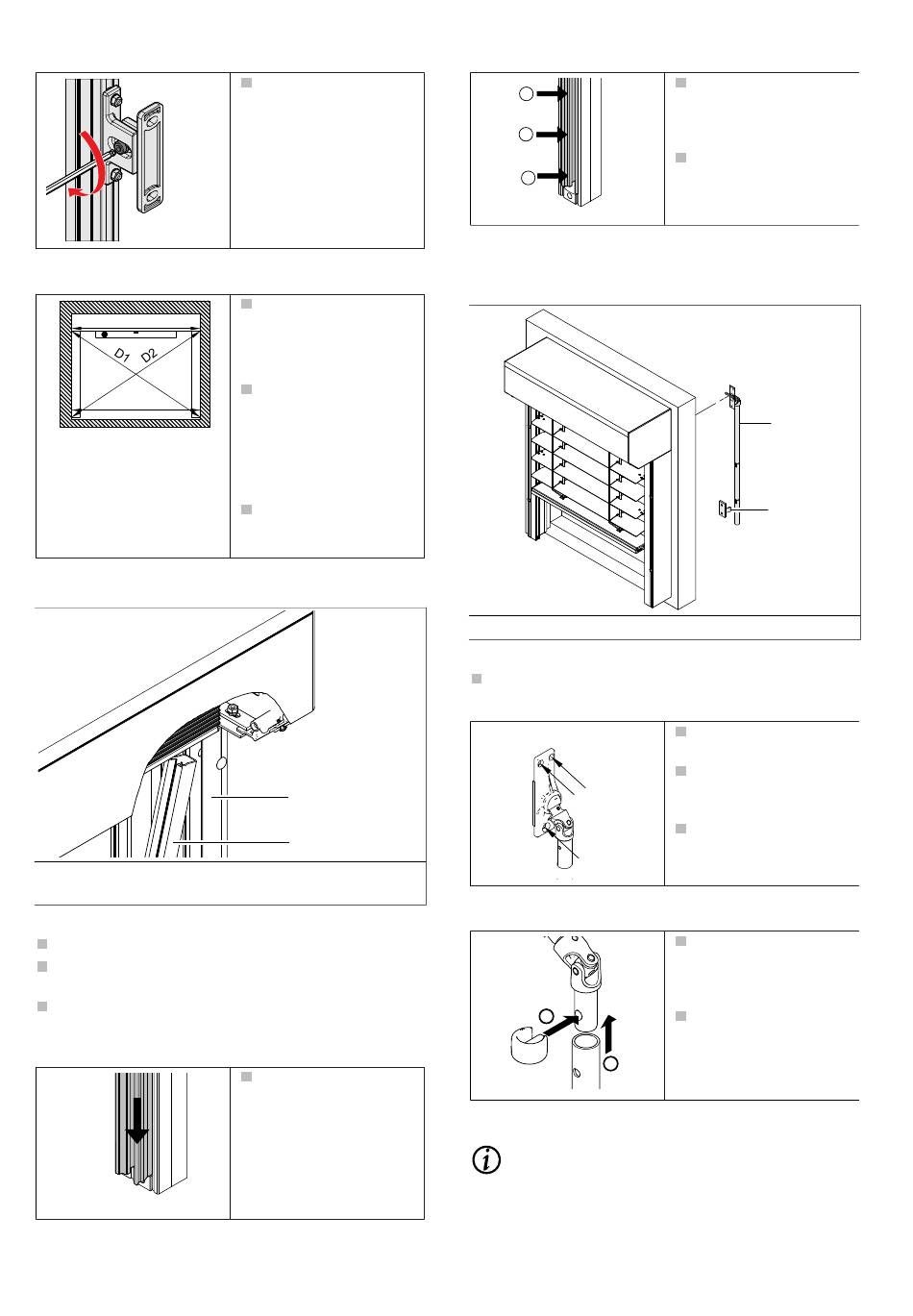

2.8 2K-Kunststoff-Clipprofil montieren
1 2K-Kunststoff-Clip-
profil
Abb. 11: 2K-Kunststoff-Clipprofil montieren
Den Raffstore in die obere Endlage hochfahren.
Das 2K-Kunststoff-Clipprofil [1] unterhalb der Endschie-
ne auf einer Länge von ca. 100 mm in [2] eindrücken.
Das 2K-Kunststoff-Clipprofil [1] nach oben schieben.
Darauf achten, dass alle Führungsnippel in das 2K-
Kunststoff-Clipprofil fassen.
Seite 12 | 20
Die Schrauben fest an-
ziehen.
Die Führungsschie-
nen auf Parallelität
(X1 = X2 ± 1 mm) über-
prüfen.
Die Diagonalen "D1"
und "D2" messen.
Wenn D1 = D2 und
X1 = X2 ± 1 mm, sind
die Führungsprofile par-
allel und rechtwinklig.
Zur Kontrolle Ausrich-
tung des Kastens mit
Wasserwaage prüfen.
2
1
2 Führungsprofil
Das 2K-Kunststoff-Clip-
profil bis auf den End-
stopfen nach unten
schieben.
3
2
1
2.9

Bedienelemente montieren

Gelenklager montieren
1 Knickkurbel
Abb. 12: Knickkurbel montieren
Den Antriebssechskant der Knickkurbel [1] von innen
nach außen in das Getriebe einstecken.
Knickkurbel montieren
2
1
Kurbelhalter montieren (falls vorhanden)
INFO
Kurbelhalter mit Magnet: Den Halter im Bereich der
nicht abgeknickten Kurbel (sichtbarer Stahl) platzie-
ren.
Das 2K-Kunststoff-Clip-
profil von unten begin-
nend in Führungsprofil
eindrücken.
Das 2K-Kunststoff-Clip-
profil komplett in Füh-
rungsprofil einrasten.
1
2
2 Kurbelhalter
Das Gelenklager in das
Getriebe einstecken.
Das Gelenklager in
Flucht zum Antrieb aus-
richten.
Das Gelenklager befes-
tigen.
Die Kurbelstange über
Zapfen schieben, bis
Bohrungen sich überde-
cken.
Den Bolzen des Siche-
rungsclips durch die
Bohrung schieben, bis
der Clip die Kurbelstan-
ge komplett umschließt.
816073 [Rev. 9 - de]/01.04.2024
