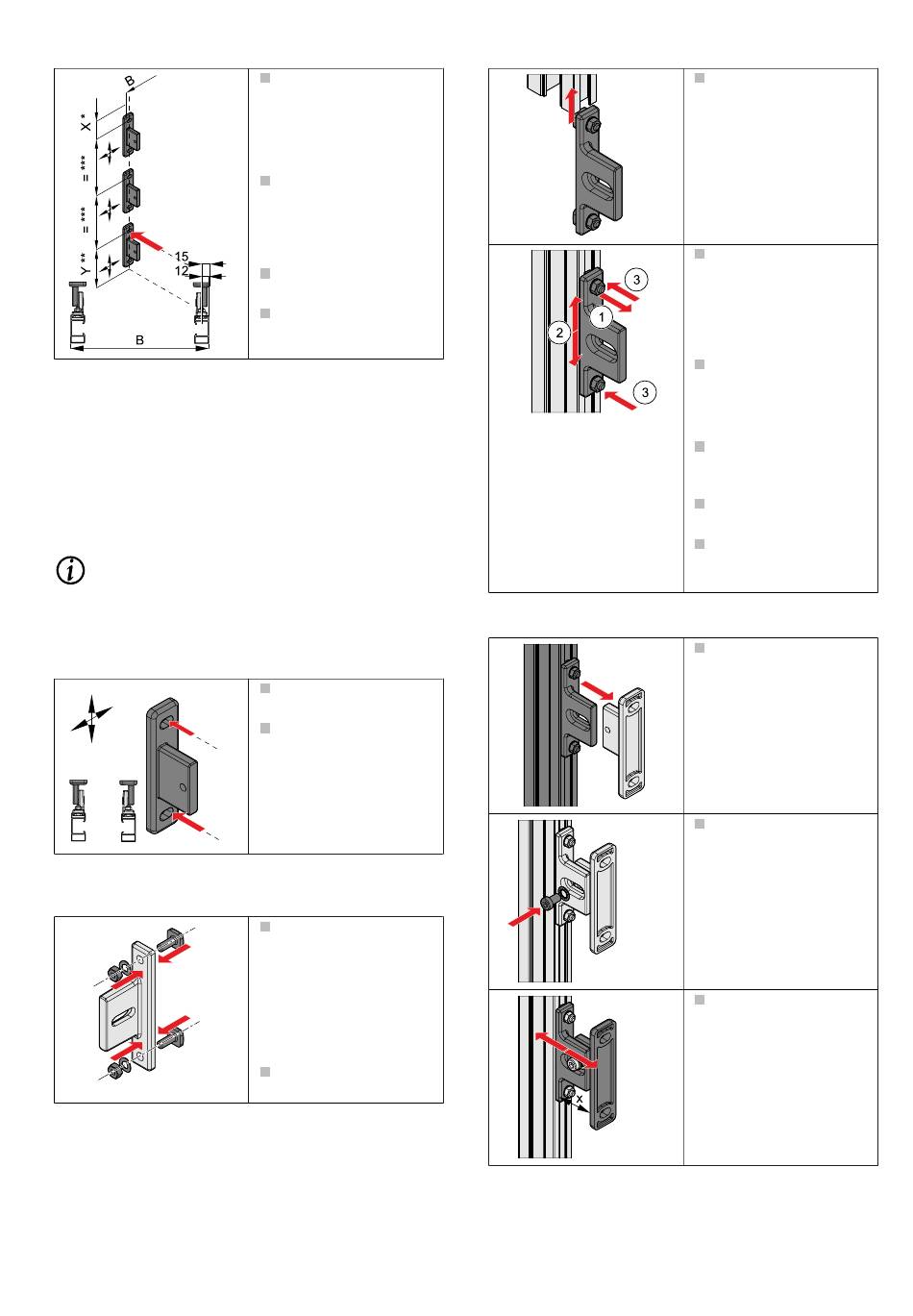

WAREMA R6 Montageanleitung Seite 11

*
Erster Führungsschienenhalter (X) von oben darf
max. 200 mm von Oberkante Führungsschiene sit-
zen.
**
Erster Führungsschienenhalter (Y) von unten muss
300 mm vor Ende Führungsschiene sitzen.
***
Dritten Führungsschienenhalter mittig zwischen
oberem und unterem Halter ausrichten.
Führungsschienenhalter befestigen
INFO
Montageuntergrund auf Unebenheit prüfen. Ggf. Un-
ebenheiten ausgleichen.
Die Führungsschienen müssen senkrecht am Mon-
tageuntergrund befestigt werden.
Führungsschienenhalter an Führungsschiene montie-
ren
816073 [Rev. 9 - de]/01.04.2024
Die Lage der Führungs-
schienenhalter am Mon-
tageuntergrund aus-
messen und anzeich-
nen.
Den Führungsschienen-
halter an den Markie-
rungen senkrecht und
waagerecht ausgerich-
tet halten.
Das Bohrbild übertra-
gen.
Die Befestigungslöcher
bohren.
Die Führungsschienen-
halter befestigen.
Die Führungsschienen-
halter zueinander aus-
richten.
Die Schwertaufnahme
vormontieren. Dafür
Schrauben M6x16 von
hinten durch Führungs-
schienenhalter führen
und auf Gegenseite mit
Scheiben DIN 137 B6
und Muttern M6 sichern.
Die Muttern nur lose
aufdrehen.
Führungsschienen fixieren
Montage
Die Schwertaufnahme
in die Nut der Führungs-
schiene einschieben.
Die Position der
Schwertaufnahmen auf
der Führungsschiene
mit den montierten Füh-
rungsschienenhaltern
überprüfen.
Ggf. Position nachstel-
len.
Nachstellen je Position:
Die Mutter DIN 934 M6
an der Schwertaufnah-
me lösen.
Die Schwertaufnahme
auf Position schieben.
Alle Muttern pro
Schwertaufnahme fest
anziehen.
Die Schwertaufnahmen
in der Führungsschiene
an den Führungsschie-
nenhaltern anhalten.
Mit Scheibe DIN 6798
8,4 und Schraube
DIN 6912 M8x14 die
Schwertaufnahmen mit
den Führungsschienen-
haltern fixieren.
Den Abstand X bei allen
Führungsschienenhal-
tern gleich einstellen.
