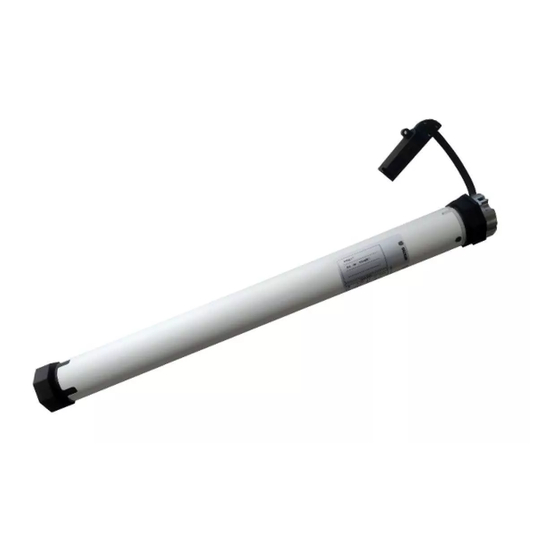

WAREMA RM-Serie Einstellanleitung Und Anschlussplan
Verwandte Anleitungen für WAREMA RM-Serie
Inhaltszusammenfassung für WAREMA RM-Serie
- Seite 1 Einstellanleitung und Einstellanleitung und Anschlussplan Anschlussplan WAREMA Rollladenantrieb WAREMA Rollladenantrieb Typ RM Typ RM Nur für Fachkräfte Nur für Fachkräfte Gültig ab 27. Juli 2018 Gültig ab 27. Juli 2018 Dokumenten-Nummer 2019856 [Rev. 1 - de] Dokumenten-Nummer 2019856 [Rev. 1 - de]...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Sicherheit....................3 Inbetriebnahme......................... 3 Informationen zu den Endlagen........................3 Hilfsmittel für die Inbetriebnahme.........................3 Probefahrt..............................4 Motorendlagen löschen (RESET).........................4 Schnell-Inbetriebnahme (nur bei integriertem Anschlag oder Anschlagstopper)......... 5 Motorendlagen einstellen..........................6 Antriebsbeschreibung....................... 7 Antriebstyp..............................7 Funktion des Antriebs...........................7 Demontage/Montage steckbare Motorleitung..............8 Demontage/Montage Mitnehmer.................. -
Seite 3: Hinweise Zur Sicherheit
Zulässige Tätigkeiten Zulässig sind nur Tätigkeiten an dem Produkt, die in die- ser Anleitung beschrieben sind. Es dürfen keinerlei sons- tige Veränderungen ohne schriftliche Genehmigung von WAREMA vorgenommen werden. Bestimmungsgemäße Verwendung Der Antrieb ist ausschließlich für den Betrieb nachfolgender Produkte bestimmt. -
Seite 4: Probefahrt
Inbetriebnahme Probefahrt INFO Die Endlagen sind eingestellt. Sollte die endgültige untere Endlage (z. B. Fensterbank, Bodenplatte etc.) noch nicht fertig gestellt sein, muss die tatsächliche untere Endlage durch eine provisorische Unterlage gesichert werden. Damit die Endlagen endgültig abgespeichert sind sollte die Probefahrt 3-mal durchgeführt werden. TIEF-Taste drücken. -
Seite 5: Schnell-Inbetriebnahme (Nur Bei Integriertem Anschlag Oder Anschlagstopper)
Inbetriebnahme Schnell-Inbetriebnahme (nur bei integriertem Anschlag oder Anschlagstopper) INFO Sollte die endgültige untere Endlage (z. B. Fensterbank, Bodenplatte etc.) noch nicht fertig gestellt sein, muss die tat- sächliche untere Endlage durch eine provisorische Unterlage gesichert werden. Bereits eingestellte Endlagen sind vor dem erneuten Einstellen zu löschen (siehe Kapitel 2.4/Seite HOCH-Taste/TIEF-Taste drücken. -
Seite 6: Motorendlagen Einstellen
Inbetriebnahme Motorendlagen einstellen INFO Sollte die endgültige untere Endlage (z. B. Fensterbank, Bodenplatte etc.) noch nicht fertig gestellt sein, muss die tat- sächliche untere Endlage durch eine provisorische Unterlage gesichert werden. Bereits eingestellte Endlagen sind vor dem erneuten Einstellen zu löschen (siehe Kapitel 2.4/Seite TIEF-Taste drücken. -
Seite 7: Antriebsbeschreibung
Antriebsbeschreibung Antriebsbeschreibung Funktion des Antriebs Endlagen Status Indikator (ESI) Antriebstyp Der Antrieb signalisiert durch einen kurzen Stopp in der Der Antrieb ist für 230 V/50 Hz ausgelegt und verfügt über Fahrbewegung, dass in der gewählten Fahrtrichtung noch eine elektronische Endabschaltung. Die Einstellung der keine Endlage eingelernt ist. -
Seite 8: Demontage/Montage Steckbare Motorleitung
Demontage/Montage steckbare Motorleitung Demontage/Montage steckbare Motorleitung Motorleitung zusammen mit Schraubendre- her herausziehen! Verrastung zwischen Rastbügel und Rastna- se lösen! Motorleitung in Motorkopf einstecken, bis Verrastung hörbar einrastet! Verrastung kontrollieren! Seite 8 | 12 2019856 [Rev. 1 - de]/2018-07-27... -
Seite 9: Demontage/Montage Mitnehmer
0,75 A 0,9 A Leistungsaufnahme 100 W 110 W 160 W 205 W Schutzart IP 44 Schutzklasse Kurzzeitbetrieb (S2) 4 Min. Endschalterbereich 46 Umdrehungen INFO Detailliertere technische Daten können bei WAREMA angefordert werden. 2019856 [Rev. 1 - de]/2018-07-27 Seite 9 | 12... -
Seite 10: Anschlussplan
Produkt und Leitungen vor dem Anschluss spannungsfrei schalten und gegen Wiedereinschalten sichern. Bauseitiger Anschluss mit Klemmen bauseitiger Anschluss bauseitiger Anschluss mit Klemme Leitung (empfohlen H05RR-F 4 G 0,75 sw Typ WAREMA) TIEF-Befehl (braun) HOCH-Befehl (schwarz) Neutralleiter (blau) Schutzleiter (grün-gelb) Motoranschluss mit Klemmen... -
Seite 11: Mögliche Fehler
Thermoschutz des Antriebs ist aktiv. 10 bis 20 Minuten warten, bis der An- trieb abgekühlt ist. Anschluss fehlerhaft. Alle Klemmstellen (Abzweigdosen, Klemmbelegung gemäß WAREMA An- Steckverbinder etc.) überprüfen. schluss anpassen. Motorleitung ist beschädigt. Steckbare Motorleitung tauschen. Steckverbindung ist fehlerhaft. - Seite 12 Störung: Produkt fährt beim Bedienen nicht in die gewünschte untere Position, sondern schaltet vorher ab Ursache Hinweis Behebung Es befindet sich ein Hindernis im Dieses beseitigen und erneut versu- Fahrweg. chen. WAREMA Renkhoff SE Hans-Wilhelm-Renkhoff-Straße 2 97828 Marktheidenfeld Deutschland www.warema.de info@warema.de...
