WAREMA R6 Montageanleitung Seite 16

Montage
Die Befestigungslasche [1] mittig am Kasten [2] anhal-
ten.
Die Befestigungslasche [1] mit Schrauben [3] befesti-
gen.
Den Kasten [2] ggf. anheben oder abstützen um die
Durchbiegung zu kompensieren.
Die Befestigungslasche [1] am Sturz befestigen. Das
Befestigungsmaterial muss für den Untergrund geeignet
und ausgelegt sein.
Aussteifungsbügel verschrauben (optional)
INFO
Empfohlen bei Vorbau-Raffstore R 6/10 Eckig/Rund/
Quadratisch mit zusätzlichem Spannseil.
1 Aussteifungsbügel

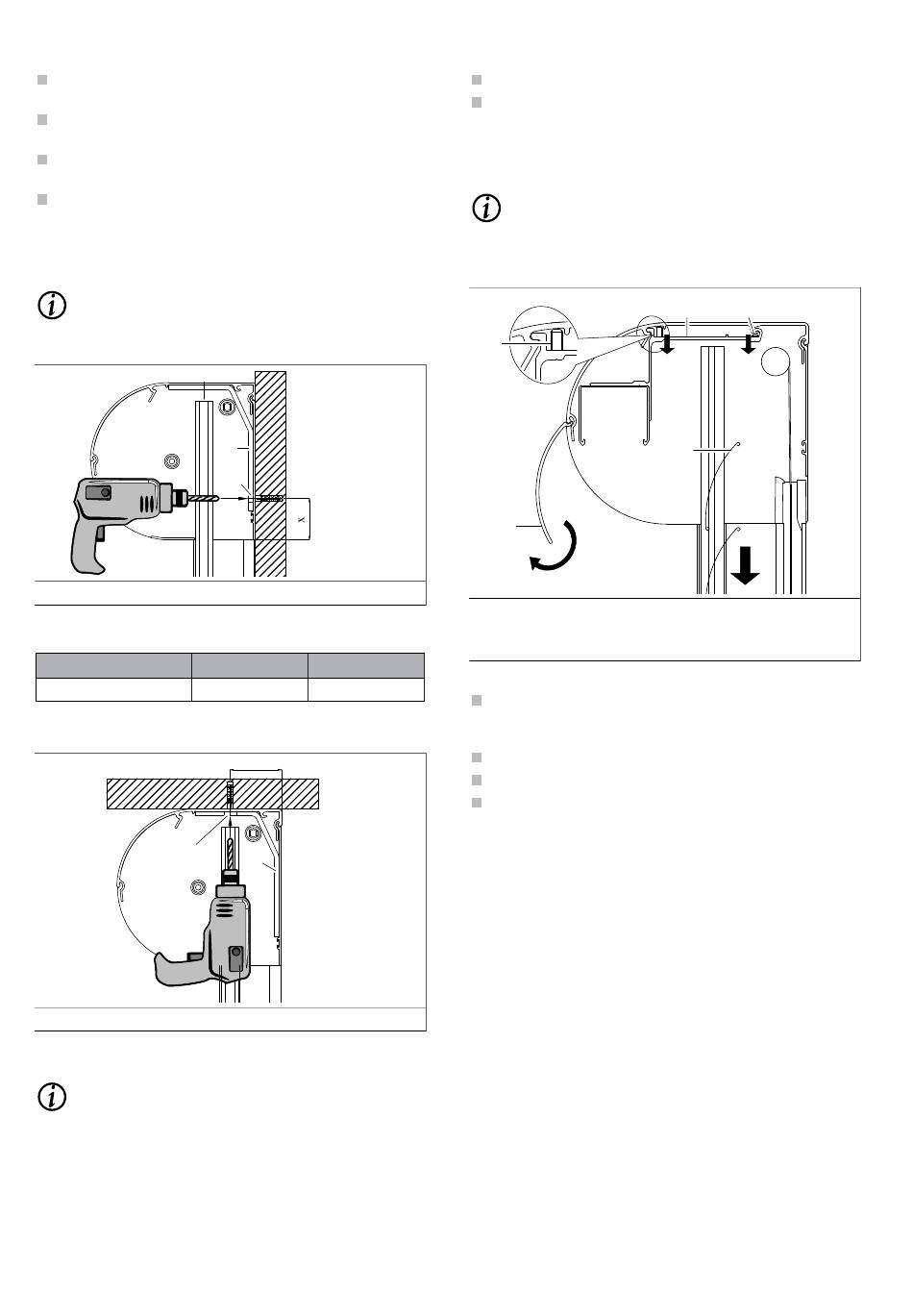

Abb. 16: Kasten befestigen bei Montage vor der Laibung (alle
Maßangaben in mm)
R6
X 50 - 55
Tab. 7: Abstand der Befestigungslöcher (abhängig von der
Kastengröße, alle Maßangaben in mm)
2
1 Aussteifungsbügel
Abb. 17: Kasten befestigen bei Montage in der Laibung (alle
Maßangaben in mm)
INFO
Die zusätzliche Befestigung kann durch das Lang-
loch [2] des Aussteifungsbügels [1] neben der vor-
handenen Verschraubung platziert werden.
Seite 16 | 20
1
2
2 Langloch
R10
90 - 95
55
1
2 Langloch
Die Befestigungspunkte markieren und durchbohren.
Den Kasten mit geeignetem Befestigungsmaterial am
Montageuntergrund befestigen. Die Lamellen dürfen
nicht am Schraubenkopf anstoßen.
Demontage Raffstore mit versetzter Oberschiene
INFO
Um die Kastenbefestigung vorzunehmen kann es
aus Platzgründen notwendig sein, dass die Ober-
schiene demontiert werden muss.
3
2
1 Raffstore
2 Revisionsblende
Abb. 18: Oberschienenträger lösen
Den Raffstore [1] 100 bis 200 mm tieffahren. Obere La-
mellen stehen anschließend annähernd senkrecht. Das
Kasteninnere ist besser erreichbar.
Die Revisionsblende [2] abschrauben.
Die Steckerkupplung lösen.
Die Innensechskantschrauben [3] lösen (pro Oberschie-
nenträger vier Stück). Sollte der aufgewickelte Insekten-
schutzbehang des integrierten Insektenschutz-Rollos
stören, diesen tieffahren.
4 3
1
3 Innensechskant-
schrauben
4 Oberschienenträger
816073 [Rev. 9 - de]/01.04.2024
