Montage
2.14 Trägerprofil/Führungsschiene kürzen (op-
tional)
1 2 3 4
1 Führungsschiene
2 2K-Kunststoff-Clip-
profil
Endverschluss
3
4 Endkappe

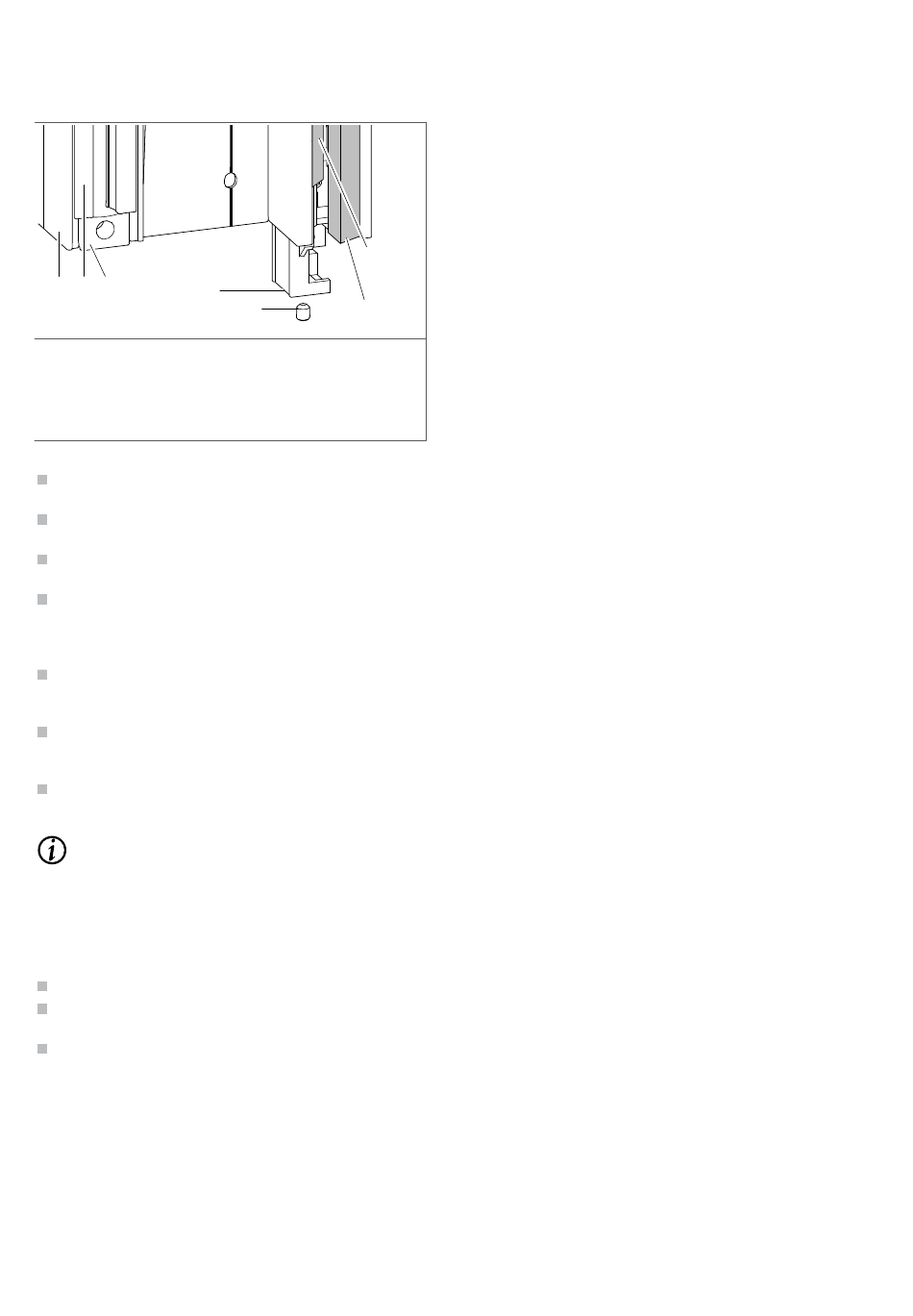

Abb. 21: Trägerprofil/Führungsschienen kürzen (optional)
Die Schraube im Endverschluss [3] lösen und den End-
verschluss [3] demontieren.
Optional mit Insektenschutz-Rollo: Die Position der End-
kappe [4] markieren.
Den Gewindestift [5] herausdrehen und die Endkappe
[4] demontieren.
Die Führungsschiene [1], eingezogenes 2K-Kunst-
stoff-Clipprofil [2] sowie eingezogene Keder [6] und [7]
auf das notwendige Maß kürzen und die Schnittkanten
entgraten.
Den Endverschluss [3] in die Raffstore-Führungsschie-
ne mit Unterkante bündig einsetzen und Schraube im
Endverschluss [3] festdrehen.
Optional mit Insektenschutz-Rollo: Den Bürstenkeder
[7] in die Kedergasse einschieben und den Gewindestift
M5 in die Kedergasse bündig festdrehen.
Die Endkappe [4] bis auf Ausgangsposition (Markie-
rung) einschieben und festschrauben.
INFO
Untere Endlage des Motors muss nachgestellt wer-
den, da Aufzugsbänder sonst locker hängen.
2.15 Montage abschließen
Allgemein
Die Unterlagen an den Bediener aushändigen.
Den Bediener in die Handhabung des Produktes einwei-
sen.
Das Übergabeprotokoll ausfüllen und aushändigen.
Seite 18 | 20
7
5
6
5 Gewindestift M5
6 Bürstenkeder
Bürstenkeder
7
