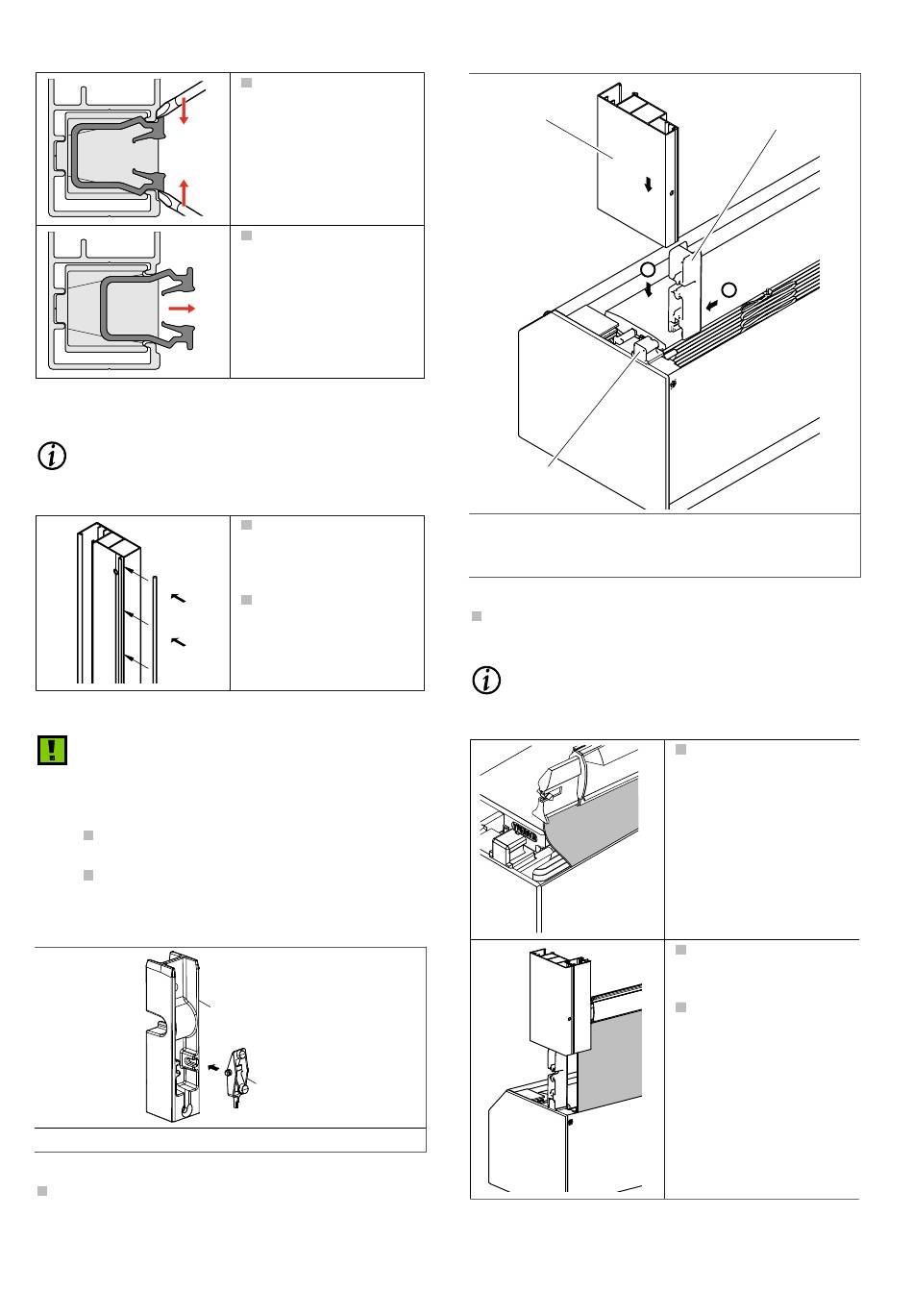

WAREMA R6 Montageanleitung Seite 8

Montage
Dichtschnur einlegen (optional - nur bei Direktmonta-
ge)
INFO
Dichtschnur nicht ziehen, da es sonst zu einer Län-
gung der Dichtschnur kommt.
Führungsprofile/Führungsschienen aufstecken
HINWEIS
Funktionsprobleme durch Unachtsamkeit!
Unsachgemäß aufgesteckte Führungsprofile können
zu Funktionsproblemen führen.
Die Endschiene beim Aufstecken der Führungs-
profile nicht verkanten.
Das Führungsprofil bis zum Anschlag an den
Kasten schieben. Die Arretierung muss hörbar
einrasten.
1 Adapter
Abb. 7: Adapter komplettieren
Die Transportsicherung [2] in den Adapter [1] drücken.
Seite 8 | 20
Die Außenkan-
ten des 2K-Kunst-
stoff-Clipprofils mit
Schlitz-Schraubendreher
zusammendrücken.
Das 2K-Kunststoff-Clip-
profile aus den Füh-
rungsprofilen hebeln
bzw. entfernen.
Die Dichtschnur in die
Nut des Trägerprofils
einlegen und andrü-
cken.
Die Dichtschnur oben
und unten bündig ab-
schneiden.
1
2
2 Transportsicherung
1
3
1 Führungsprofil (z. B.
Trägerprofil)
2 Adapter
Abb. 8: Adapter und Führungsprofil aufstecken
Den Adapter [2] auf die Aufnahme am Seitenteil schie-
ben.
INFO
Nachfolgende Arbeitsschritte sind nur bei Ausfüh-
rung mit Insektenschutz notwendig.
2
2
1
3 Aufnahme am Sei-
tenteil
Die Insektenschutz-Ga-
ze einseitig an Griffleis-
te aus dem Kasten zie-
hen.
Die Endkappe der
Griffleiste in das Füh-
rungsprofil einführen.
Das Führungsprofil über
den Adapter schieben.
816073 [Rev. 9 - de]/01.04.2024
