Spannseil mit Spannseilhalter mit Federspanntopf
2
1
2.13 Zusätzliche Kastenbefestigung/Kastenab-
stützung (optional)
INFO
Ab einer Bestellbreite von 1500 mm bei ein- oder
angeputzten Elementen werden Winkel als zusätzli-
che Kastenbefestigung verwendet.
Bei Bestellbreiten größer 2400 mm ist eine Durch-
biegung des Kastens durch das Gewicht des Raffs-
tores nicht zu vermeiden. Durch die Befestigungsla-
sche bzw. die Aussteifungsbügel wird die Durchbie-
gung verringert.
Winkel montieren (optional)
INFO
Nur erforderlich bei ein- oder angeputzten Elemen-
ten.
HINWEIS
Produktbeschädigung bei falscher Montage und bei
Einsatz von ungeeignetem Befestigungsmaterial!
Maximale Abstände (15 mm bzw. 20 mm) einhal-
ten.
Keine längere Schraube zur Befestigung des
Winkels am Kasten verwenden.
Maximaler Schraubendurchmesser 4 mm, da
bauseitige Befestigungsbohrung im Winkel
∅ 4,2 mm beträgt.
INFO
Schenkel der Winkel können gedreht montiert wer-
den!
816073 [Rev. 9 - de]/01.04.2024
Den Federspanntopf,
die Feder und den Stell-
ring auf das Spannseil
schieben.
Sobald der Stellring un-
terhalb des Federtopfes
sitzt, die Klemmschrau-
be festziehen.
Die zweite Mutter 6 Um-
drehungen nach unten
drehen. Die Vorspann-
kraft liegt dann ca. bei
250 N.
2
1 Winkel 25x33
2 Bohrschraube
DIN 7504-N-3,5x13

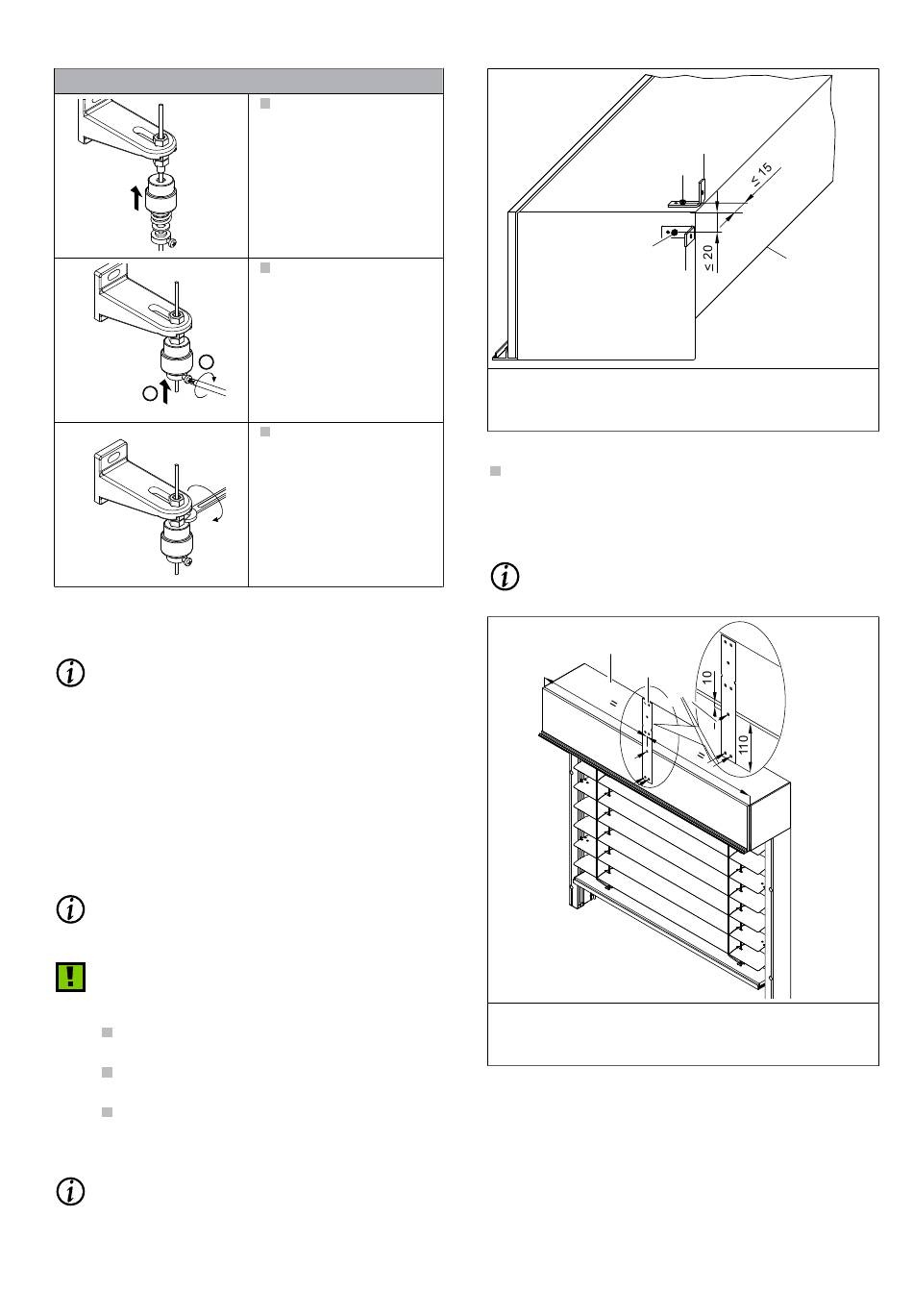

Abb. 14: Winkel montieren
Den Winkel 25x33 [1] wahlweise oben oder seitlich am
Kasten [3] mit Bohrschraube DIN 7504-N-3,5x13 [2] be-
festigen.
Befestigungslasche montieren (optional)
INFO
Nur erforderlich bei Vorbau-Raffstore R 6/10 Putz.
2
1
1 Befestigungslasche
Kasten
2
Abb. 15: Befestigungslasche montieren bei R 6/10 Putz (alle
Maßangaben in mm)
Montage
1
2
3
1
3 Kasten
3
3 Schrauben mit Bohr-
spitze N 4,8x19
Seite 15 | 20
