WAREMA R6 Montageanleitung Seite 17

4
1 Raffstore

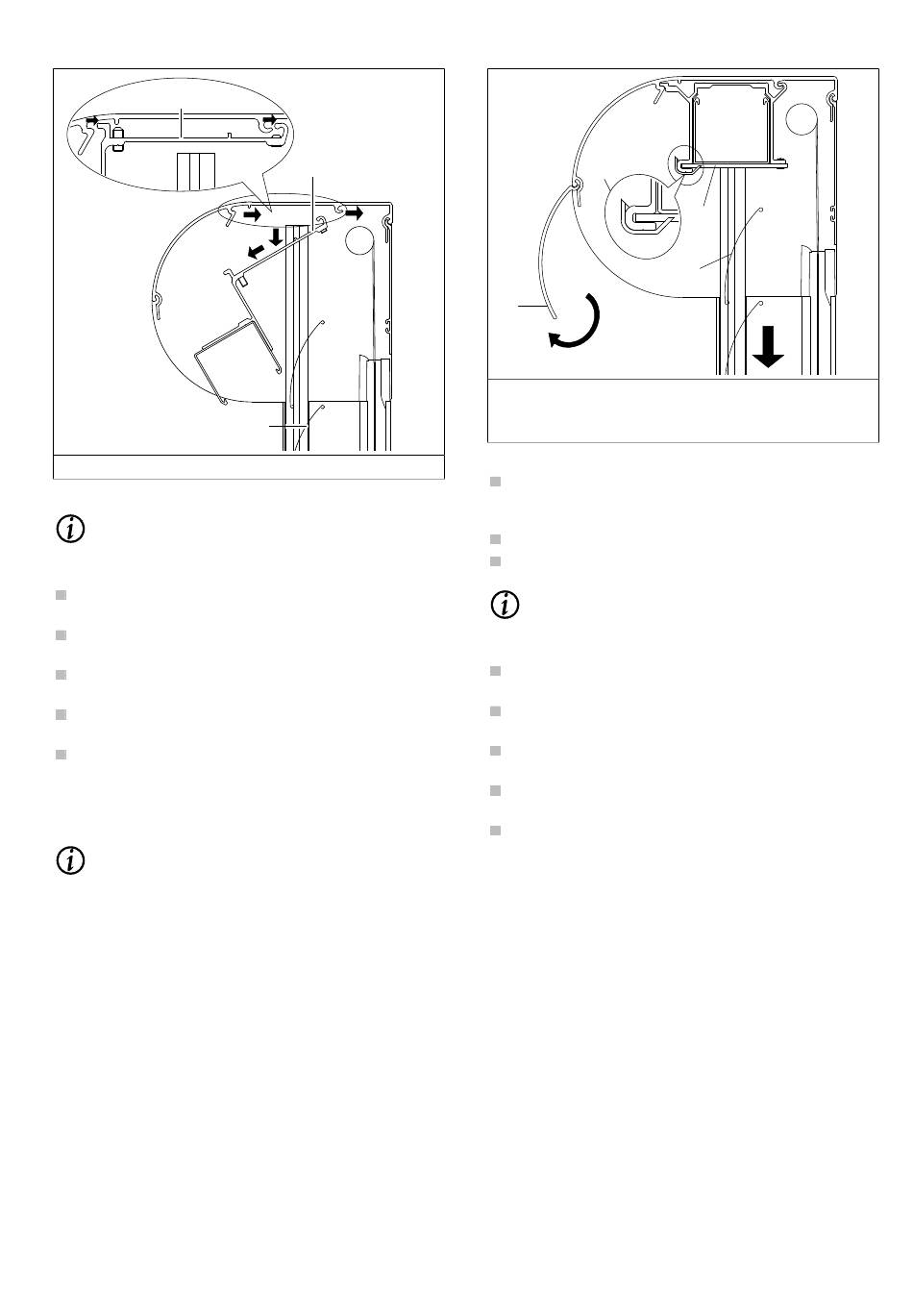

Abb. 19: Oberschienenträger demontieren
INFO
Falls der Raffstore komplett entfernt werden soll, ist
vorher das 2K-Kunststoff-Clipprofil zu demontieren.
Die Oberschienenträger [4] mit Oberschiene aus den
Haken des Kastens schieben.
Die Oberschienenträger [4] mit Oberschiene nach unten
herausnehmen.
Den Raffstore mit den Führungsnippeln im 2K-Kunst-
stoff-Clipprofil nach unten gleiten lassen.
Den Raffstore auf den Endverschlüssen in den Träger-
profilen ablegen.
Nach Fertigstellung der Kastenbefestigung den Raffsto-
re wieder in den Kasten einbauen. Ablauf in umgekehr-
ter Reihenfolge wie Demontage.
Demontage Raffstore mit Standard Oberschiene
INFO
Um die Kastenbefestigung vorzunehmen kann es
aus Platzgründen notwendig sein, dass die Ober-
schiene demontiert werden muss.
816073 [Rev. 9 - de]/01.04.2024
4
1
4 Oberschienenträger
3
2
1 Raffstore
Revisionsblende
2
Abb. 20: Raffstore demontieren (Standard Oberschiene)
Den Raffstore [1] 100 bis 200 mm tieffahren. Obere La-
mellen stehen anschließend annähernd senkrecht. Das
Kasteninnere ist besser erreichbar.
Die Revisionsblende [2] abschrauben.
Die Steckerkupplung lösen.
INFO
Falls der Raffstore komplett entfernt werden soll, ist
vorher das 2K-Kunststoff-Clipprofil zu demontieren.
Die Trägersicherung [3] senkrecht nach unten heraus-
ziehen.
Die Lasche des Oberschienenträgers [4] um 90° auf-
schwenken.
Den Raffstore mit den Führungsnippeln im 2K-Kunst-
stoff-Clipprofil nach unten gleiten lassen.
Den Raffstore auf den Endverschlüssen in den Träger-
profilen ablegen.
Nach Fertigstellung der Kastenbefestigung den Raffsto-
re wieder in den Kasten einbauen. Ablauf in umgekehr-
ter Reihenfolge wie Demontage.
Montage
4
1
3 Trägersicherung
Lasche Oberschie-
4
nenträger
