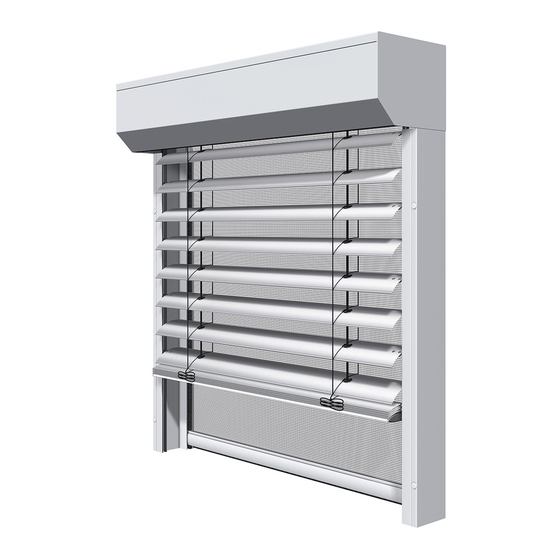

WAREMA Vorbau-Raffstore Typen R6/ R10 Solar Bedienungs- und Wartungsanleitung Zur Weitergabe an die Bediener – Originalbetriebsanleitung Gültig ab 16. Juli 2014 Dokumenten-Nummer [B816272_1] – DE...
Auflistung Die vorliegende Anleitung enthält wichtige Hinweise zum Betrieb und zur Wartung. Sie beschreibt die Bedienung des Vorbau-Raffstores Typ R6/10 Solar. Abweichende Antriebe bzw. Sonderlösungen werden nicht betrachtet. Bei Ausführung mit Insektenschutz-Rollo oder Insekten- schutz-Drehrahmen zusätzlichen Bedienhinweis beach- ten! Zulässige Tätigkeiten...
Einleitung Bedienhinweise Grundlegende Sicherheitshinweise Die aufgeführten Sicherheits- und Warnhinweise dienen Produktbeschädigung durch Bedienung im nicht nur zum Schutz Ihrer Gesundheit, sondern auch defekten Zustand! zum Schutz des Produktes. Die folgenden Punkte müssen sorgfältig durchgelesen werden. Raffstoren nur in technisch einwandfreiem Zustand bedienen! Bei ungewöhnlichen, nicht Schäden, die durch unsachgemäße Handhabung oder dem Standard entsprechenden Geräuschen...
Informationen zum Produkt Informationen zum Produkt Technische Daten Steuerung Wert Bestimmungsgemäße Verwendung Betriebsspannung 11,2 bis 13,8 V DC Der Vorbau-Raffstore Solar ist ein außenliegendes Son- Eigenstromverbrauch 0,3 bis 1,3 mA DC nenschutzprodukt, das nur für den bestimmungsgemäßen Ausgang Wert Gebrauch (Einsatz als sommerlicher Wärme-, Sicht- oder Blendschutz) verwendet werden darf.
Bedienung Bedienung Bedienung mit Handsender Tieffahren mit Handsender HINWEIS Die solarversorgte Steuerung ermöglicht die netz- Taste ”Tief“ ca. 2 Sek. unabhängige Bedienung Ihres Raffstores. drücken! Sende-LED Solarzellen wandeln Sonnenenergie in elektrische leuchtet kurz auf und Raffstore fährt tief. Energie um.
Bedienung Hochfahren mit Handsender Steuerung demontieren Taste ”Hoch“ ca. 2 Sek. drücken! Sende-LED leuchtet kurz auf und Raffstore fährt hoch. > 2 s Raffstore kann in jeder beliebigen Position stoppt werden. Taste ”Stopp“/ ”Hoch“ drücken! Fahrbewegung wird in einer Zwischen- position beendet.
Seite 8
Bedienung Netzteil anschließen Stecker des Netzteiles an dem neben dem Si- cherungshalter befindli- chen Steckverbinder anschließen! Netzstecker in Steckdo- se stecken! Hochfahren mit Handsender Taste ”Hoch“ ca. 2 Sek. drücken! Sende-LED leuchtet kurz auf und Raffstore fährt hoch. oberen Endlage stoppt der Antrieb automa-...
Bedienung Ungeeignete Montageorte Einsatzgebiete große Dachüberstände, Balkone VORSICHT auch Giebelseite Beschädigung Akkus durch unzu- reichende Ladung! Ist lange Zeit keine Einstrahlung (kein Lade- vorgang am Akku) zu erwarten (z.B. unvor- hergesehene Abschattung, bauliche Maßnahmen, Schnee usw.) kann es zu einer Tiefstentladung des Akkus kommen! ...
Bedienung Beim Hoch- oder Tief- Fehlverhalten fahren nicht in bewegte Teile (wie z.B. Unter- schiene) greifen! Bedienung allgemein Personen vom Produkt Raffstore nur in technisch fernhalten, solange es in einwandfreiem Zustand Bewegung ist! bedienen! Nicht zwischen Lamellen greifen! ...
Instandhaltung Instandhaltung Reinigung Sachgemäße, regelmäßige Pflege und Wartung sowie Um eine lange Lebensdauer die ausschließliche Verwendung von Original-Ersatztei- zu gewährleisten empfehlen len sind für einen störungsfreien Betrieb und eine hohe Lebensdauer Ihres Raffstores von ausschlaggebender wir Ihnen, die Oberfläche des Produktes regelmäßig Bedeutung.
Instandhaltung Feinsicherung entnehmen HINWEIS Ist lange Zeit keine Einstrahlung (kein Ladevor- gang am Akku) zu erwarten (z.B. unvorhergese- hene Abschattung, bauliche Maßnahmen, Schnee usw.), muss der Akku von der Steuerung getrennt werden! Hierzu ist die Feinsicherung zu entnehmen. Dadurch wird eine Tiefentladung des Akkus durch den Stand-by Strom vermieden.
Instandhaltung Wartung WARNUNG Produktbeschädigung durch falsches Vorge- hen bei Frostgefahr! Das Produkt muss regelmä- ßig, jedoch mindestens einmal Festgefrorenen Raffstore nicht bedienen! pro Jahr, gewartet werden. Unterhalb der angegebenen Temperatur (+ 3 °C) kann der Raffstore anfrieren. Alle Inspektions- und War- tungsarbeiten dürfen nur von ...
Die De- und Neumontage des Produktes muss durch len und um den zugelassenen Serienzustand nicht zu einen Fachbetrieb nach aktuellen Richtlinien und Normen verändern, dürfen nur Original WAREMA Ersatzteile vorgenommen werden. Fehlende Unterlagen sind in jedem verwendet werden. Wenden Sie sich bei Bedarf an einen Fall vor der De- oder Neu-Montage beim Hersteller anzu- Fachbetrieb.
Problembehebung Problembehebung VORSICHT Personen- oder Sachbeschädigung durch Beseitigung von Problemen. Probleme ohne Hinweis auf den Fachbe- trieb dürfen eigenständig beseitigt wer- den! Andere Probleme müssen von einem Fachbetrieb beseitigt werden! Problem Mögliche Ursachen Behebung Kein Tieffahren mehr möglich Akku ist bis zu einem gewissen Grad Wenn durch entsprechende Sonnen- entladen: interne Schutzfunktion tritt in...
