Geräteanschlüsse

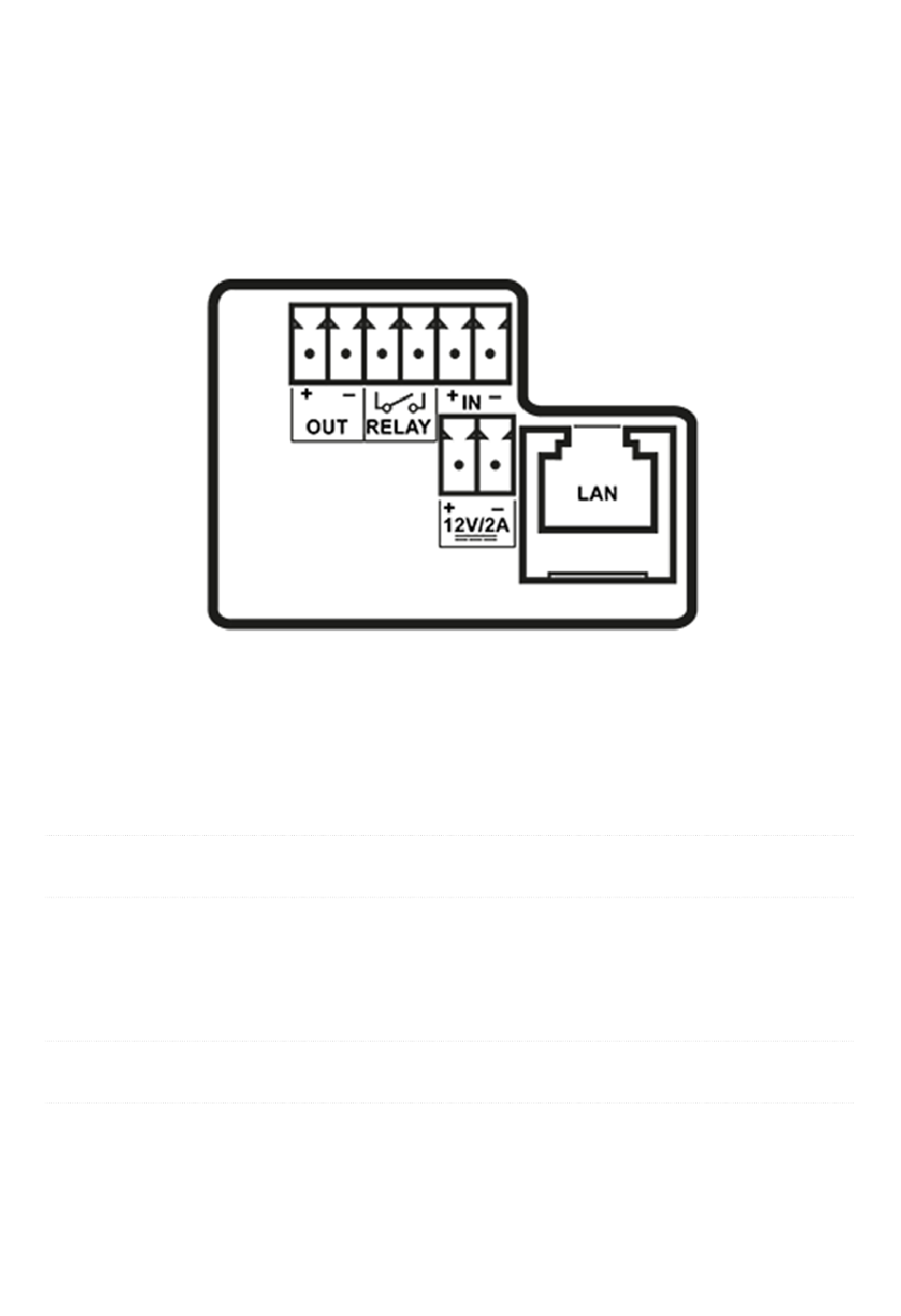

Abbildung 1. Anschließen der Anschlüsse der Haupteinheit des Geräts
ERDE-Symbol
Klemme für Erdungsanschluss
RELAIS
RELAIS-Klemmen mit Ausgang NO Schaltkontakt 30 V / 1 A AC/DC
IN
IN1-Klemmen für den Eingang, verwendbar im passiven oder aktiven Modus (–30 V
bis +30 V DC)
• OFF = offener Kontakt oder U
• ON = geschlossener Kontakt oder U
12 V / 2 A
Externe Stromanschlüsse 12 V ±15 % / 2 A DC
HINTER
LAN-Anschluss (PoE 802.3af) für LAN-Verbindung
Anschluss an das Lokalnetz
2N IP One wird an das lokale Netzwerk (LAN) angeschlossen, indem ein SSTP-Kabel (Kategorie Cat-5e
oder höher) in den gekennzeichneten LAN-Anschluss des Geräts gesteckt wird. Das Gerät ist mit der
Installation
> 1,5V
IN
< 1,5 V
IN
21
