Schneiden oder schneiden Sie ein Loch in die Wand. Die empfohlene Lochtiefe beträgt 56 mm.
TIPP
Bohrschablone
2.
Entfernen Sie an der Kunststoffbox einen der Stecker und führen Sie die Kabel durch. Die empfohlene
Länge der Kabel beträgt 15 cm. Zur korrekten Ausrichtung bei der Montage der Unterputzdose dient ein
auf der Unterseite der Dose und auf dem mitgelieferten Blinddeckel eingraviertes Pfeilpaar. Platzieren
Sie die Box im Loch in der Wand. Um die richtige Einbindetiefe in der Wand zu ermitteln, werden
vier seitliche Erdnägel verwendet. Für Mauerwerk verwenden Sie das Mauerwerksmaterial nach Ihrem
Ermessen.
3.
Um die richtige Einbindetiefe in der Wand zu ermitteln, werden vier seitliche Erdnägel verwendet. Nach
dem Zumauern des Kastens müssen dessen Kanten bündig mit der Wand abschließen. Nachdem das
Mauerwerksmaterial ausgehärtet ist, brechen Sie die Klammern ab.
4.
Verschließen Sie die Box mit einem Stopfen. Dadurch wird verhindert, dass beim Reinigen und Säubern
des Bereichs um die Box herum Schmutz eindringt.
5.
Nachdem Sie den Bereich um den Kasten abgekühlt und gereinigt haben, lassen Sie das Mauerwerks-
material aushärten und entfernen Sie dann den Stopfen.
6.
Im Lieferumfang sind eine „L"-förmige Kunststoffkappe und 3 Torx-Kopfschrauben enthalten. Schneiden
Sie an der Kappe den oberen Teil des zylindrischen Gummis auf einer Länge von 1-2 mm ab. Ziehen
Sie das Kabel durch den verbleibenden Teil. Crimpen Sie den Stecker mit einer Crimpzange auf das
Kabel und stecken Sie ihn in die Klemme. Decken Sie den Bereich mit den Klammern mit einer Kappe
ab und schrauben Sie diese fest.
WARNUNG
Beachten Sie das maximale Anzugsdrehmoment von 0,5 Nm.
7.

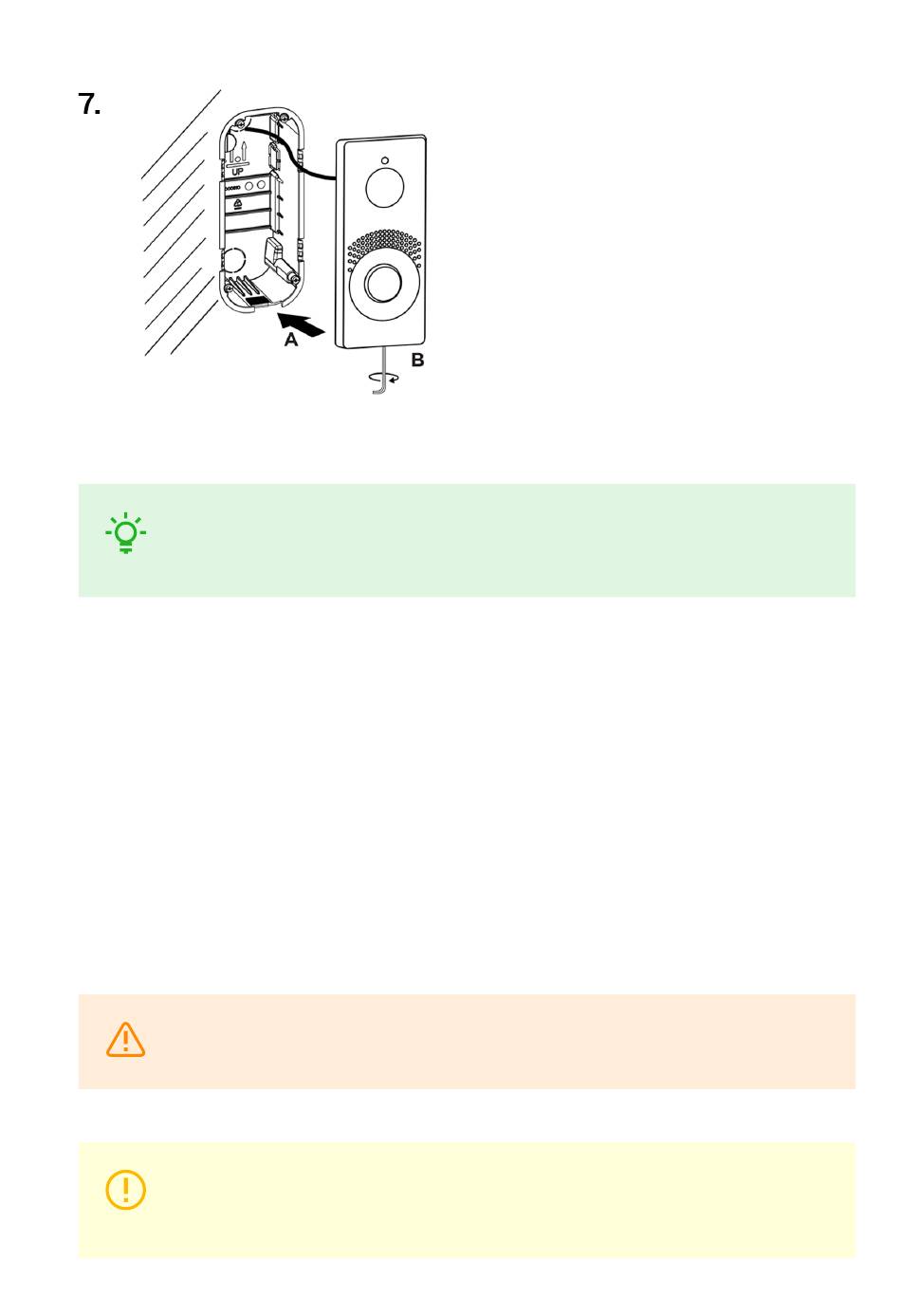

Setzen Sie den Metallkörper des Geräts in einen vorbereiteten Kasten mit Wand ein und schrauben Sie
ihn von unten mit einer Torx-Schraube fest
ACHTUNG
Wenn die Schraube zu fest sitzt, muss sie gelöst werden, damit das Gerät richtig in die
Box passt. Anschließend die Schraube wieder festziehen.
Installation
steht zum Download auf 2N.com zur Verfügung.
