tams elektronik

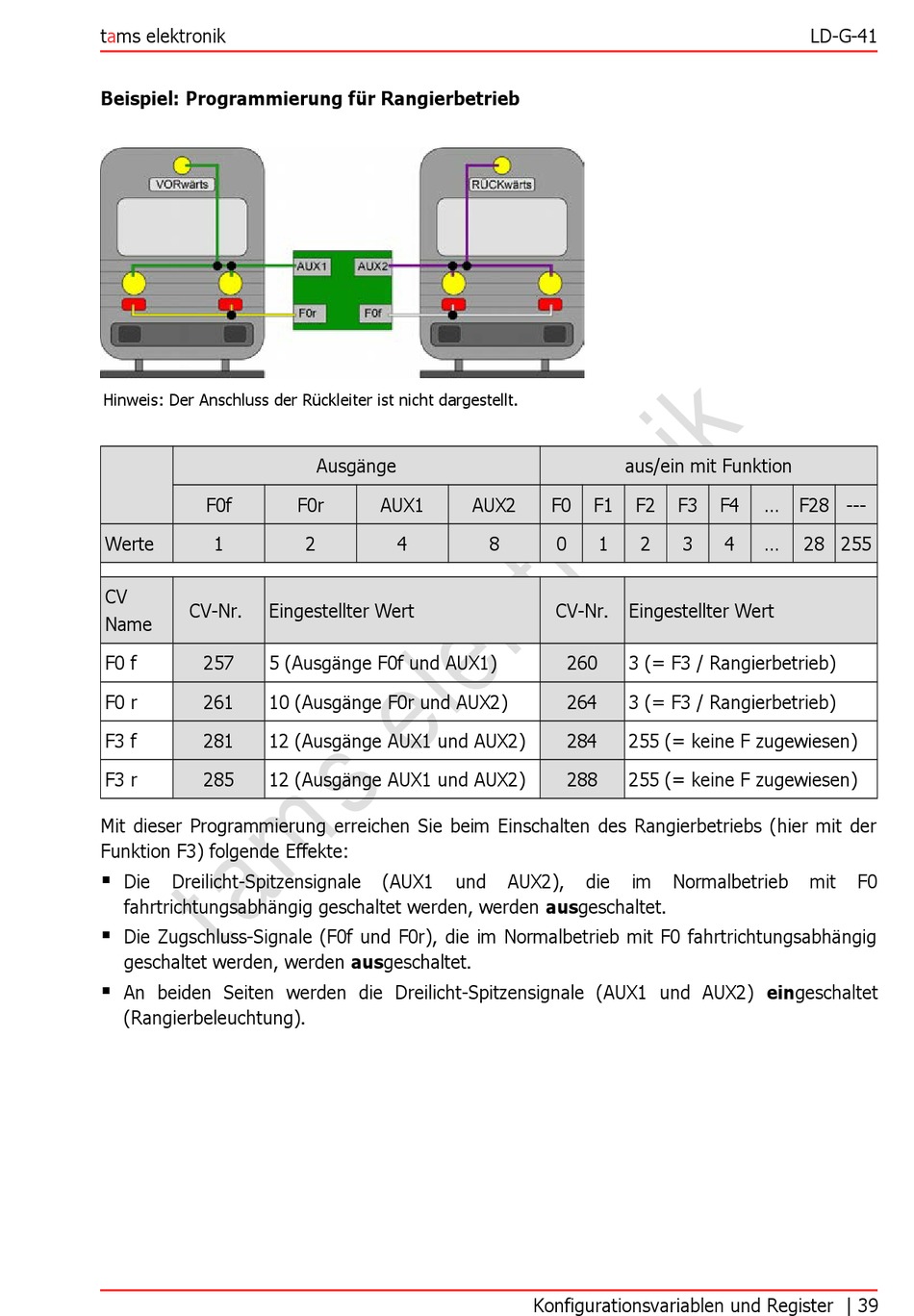

Beispiel: Programmierung für Rangierbetrieb
Hinweis: Der Anschluss der Rückleiter ist nicht dargestellt.
F0f
Werte
1
CV
CV-Nr.
Eingestellter Wert
Name
F0 f
257
5 (Ausgänge F0f und AUX1)
F0 r
261
10 (Ausgänge F0r und AUX2)
F3 f
281
12 (Ausgänge AUX1 und AUX2)
F3 r
285
12 (Ausgänge AUX1 und AUX2)
Mit dieser Programmierung erreichen Sie beim Einschalten des Rangierbetriebs (hier mit der
Funktion F3) folgende Effekte:
Die
Dreilicht-Spitzensignale
fahrtrichtungsabhängig geschaltet werden, werden ausgeschaltet.
Die Zugschluss-Signale (F0f und F0r), die im Normalbetrieb mit F0 fahrtrichtungsabhängig
geschaltet werden, werden ausgeschaltet.
An beiden Seiten werden die Dreilicht-Spitzensignale (AUX1 und AUX2) eingeschaltet
(Rangierbeleuchtung).
Ausgänge
F0r
AUX1
2
4
(AUX1
und
aus/ein mit Funktion
AUX2
F0
F1
F2
8
0
1
2
CV-Nr.
Eingestellter Wert
260
3 (= F3 / Rangierbetrieb)
264
3 (= F3 / Rangierbetrieb)
284
255 (= keine F zugewiesen)
288
255 (= keine F zugewiesen)
AUX2),
die
im
Konfigurationsvariablen und Register | 39
LD-G-41
F3
F4
...
F28 ---
3
4
...
28 255
Normalbetrieb
mit
F0
