tams elektronik

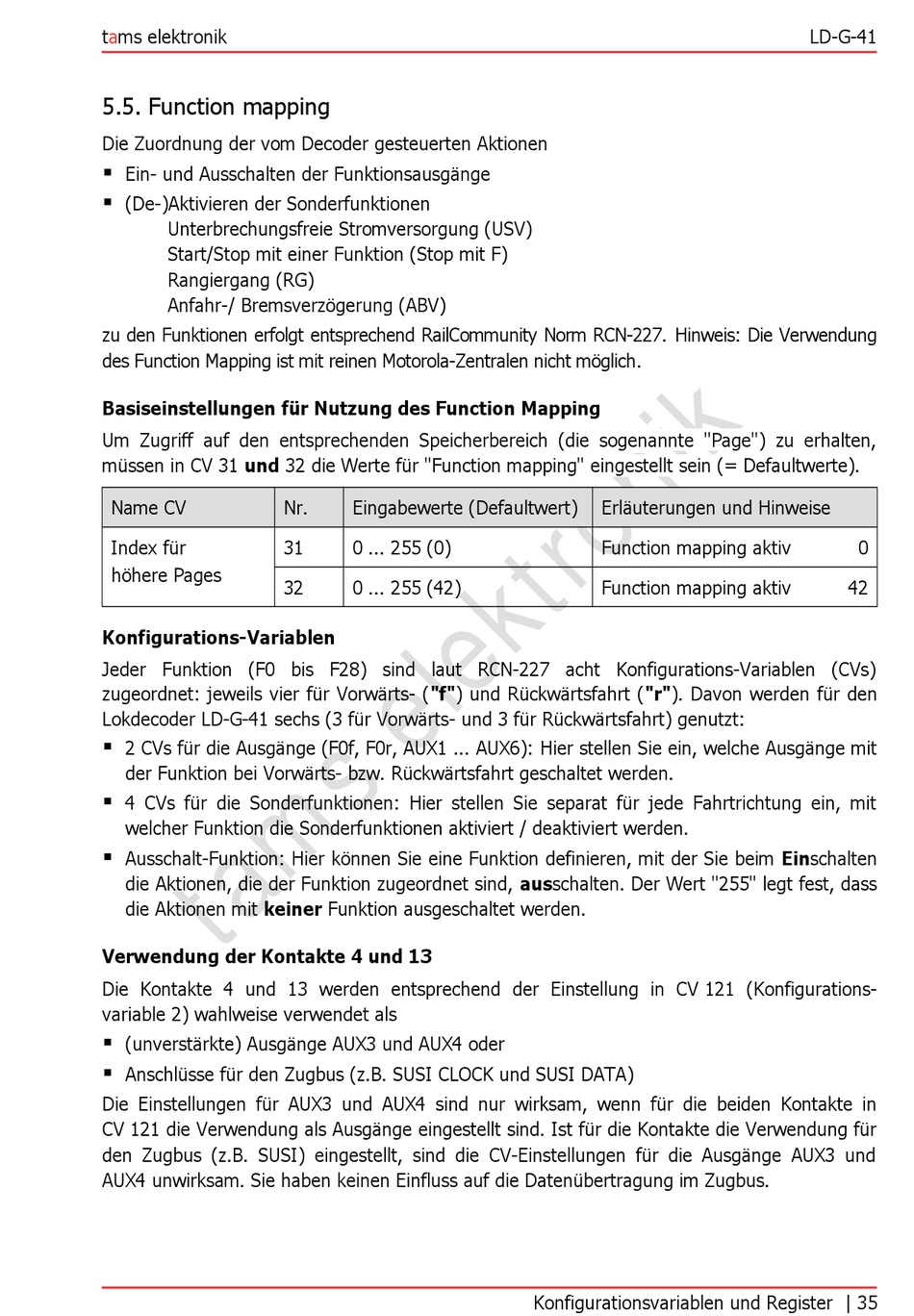

5.5. Function mapping
Die Zuordnung der vom Decoder gesteuerten Aktionen
Ein- und Ausschalten der Funktionsausgänge
(De-)Aktivieren der Sonderfunktionen
Unterbrechungsfreie Stromversorgung (USV)
Start/Stop mit einer Funktion (Stop mit F)
Rangiergang (RG)
Anfahr-/ Bremsverzögerung (ABV)
zu den Funktionen erfolgt entsprechend RailCommunity Norm RCN-227. Hinweis: Die Verwendung
des Function Mapping ist mit reinen Motorola-Zentralen nicht möglich.
Basiseinstellungen für Nutzung des Function Mapping
Um Zugriff auf den entsprechenden Speicherbereich (die sogenannte "Page") zu erhalten,
müssen in CV 31 und 32 die Werte für "Function mapping" eingestellt sein (= Defaultwerte).
Name CV
Index für
höhere Pages
Konfigurations-Variablen
Jeder Funktion (F0 bis F28) sind laut RCN-227 acht Konfigurations-Variablen (CVs)
zugeordnet: jeweils vier für Vorwärts- ("f") und Rückwärtsfahrt ("r"). Davon werden für den
Lokdecoder LD-G-41 sechs (3 für Vorwärts- und 3 für Rückwärtsfahrt) genutzt:
2 CVs für die Ausgänge (F0f, F0r, AUX1 ... AUX6): Hier stellen Sie ein, welche Ausgänge mit
der Funktion bei Vorwärts- bzw. Rückwärtsfahrt geschaltet werden.
4 CVs für die Sonderfunktionen: Hier stellen Sie separat für jede Fahrtrichtung ein, mit
welcher Funktion die Sonderfunktionen aktiviert / deaktiviert werden.
Ausschalt-Funktion: Hier können Sie eine Funktion definieren, mit der Sie beim Einschalten
die Aktionen, die der Funktion zugeordnet sind, ausschalten. Der Wert "255" legt fest, dass
die Aktionen mit keiner Funktion ausgeschaltet werden.
Verwendung der Kontakte 4 und 13
Die Kontakte 4 und 13 werden entsprechend der Einstellung in CV 121 (Konfigurations-
variable 2) wahlweise verwendet als
(unverstärkte) Ausgänge AUX3 und AUX4 oder
Anschlüsse für den Zugbus (z.B. SUSI CLOCK und SUSI DATA)
Die Einstellungen für AUX3 und AUX4 sind nur wirksam, wenn für die beiden Kontakte in
CV 121 die Verwendung als Ausgänge eingestellt sind. Ist für die Kontakte die Verwendung für
den Zugbus (z.B. SUSI) eingestellt, sind die CV-Einstellungen für die Ausgänge AUX3 und
AUX4 unwirksam. Sie haben keinen Einfluss auf die Datenübertragung im Zugbus.
Nr.
Eingabewerte (Defaultwert)
31
0 ... 255 (0)
32
0 ... 255 (42)
Erläuterungen und Hinweise
Function mapping aktiv
Function mapping aktiv
Konfigurationsvariablen und Register | 35
LD-G-41
0
42
