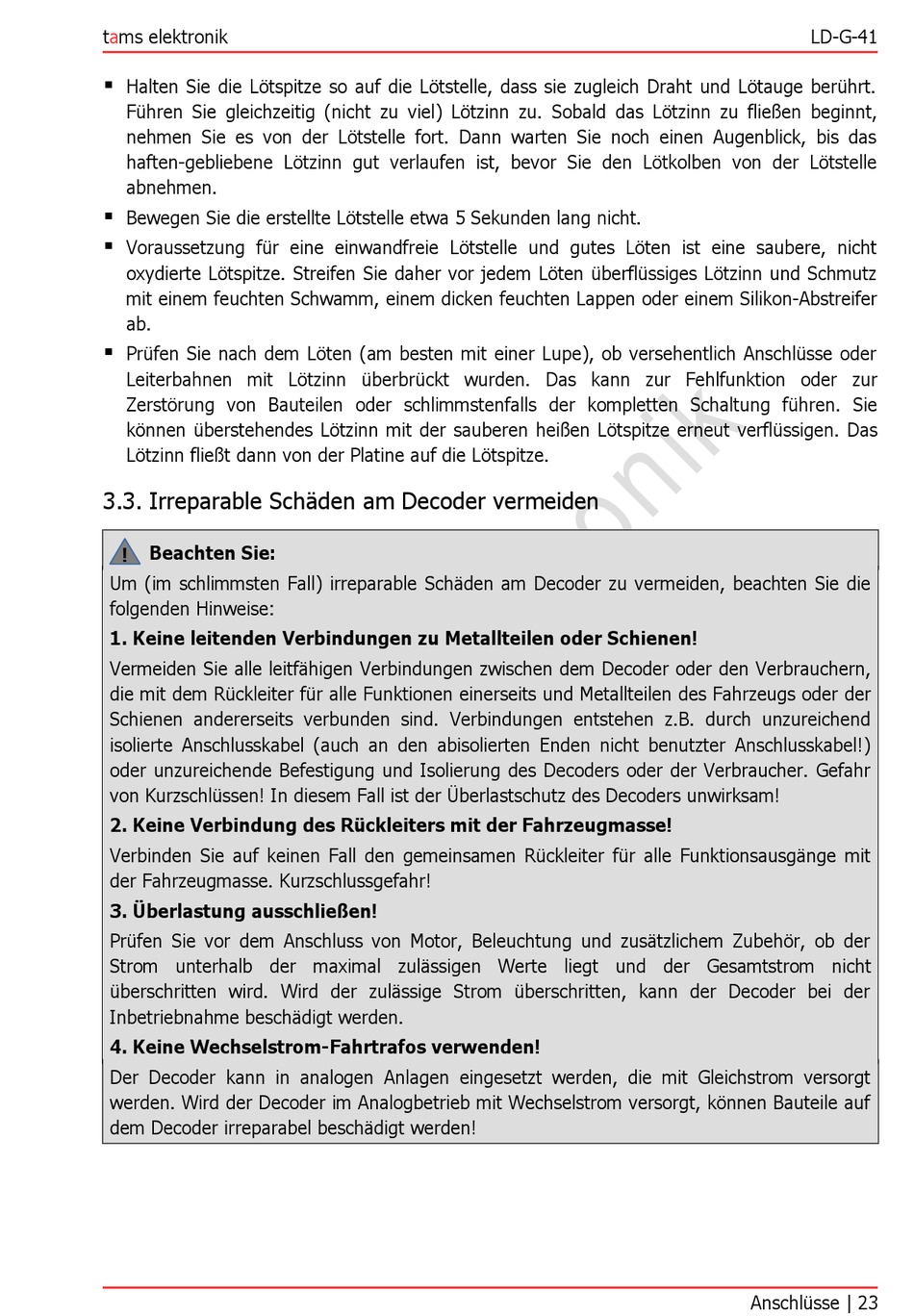

tams elektronik
Halten Sie die Lötspitze so auf die Lötstelle, dass sie zugleich Draht und Lötauge berührt.
Führen Sie gleichzeitig (nicht zu viel) Lötzinn zu. Sobald das Lötzinn zu fließen beginnt,
nehmen Sie es von der Lötstelle fort. Dann warten Sie noch einen Augenblick, bis das
haften-gebliebene Lötzinn gut verlaufen ist, bevor Sie den Lötkolben von der Lötstelle
abnehmen.
Bewegen Sie die erstellte Lötstelle etwa 5 Sekunden lang nicht.
Voraussetzung für eine einwandfreie Lötstelle und gutes Löten ist eine saubere, nicht
oxydierte Lötspitze. Streifen Sie daher vor jedem Löten überflüssiges Lötzinn und Schmutz
mit einem feuchten Schwamm, einem dicken feuchten Lappen oder einem Silikon-Abstreifer
ab.
Prüfen Sie nach dem Löten (am besten mit einer Lupe), ob versehentlich Anschlüsse oder
Leiterbahnen mit Lötzinn überbrückt wurden. Das kann zur Fehlfunktion oder zur
Zerstörung von Bauteilen oder schlimmstenfalls der kompletten Schaltung führen. Sie
können überstehendes Lötzinn mit der sauberen heißen Lötspitze erneut verflüssigen. Das
Lötzinn fließt dann von der Platine auf die Lötspitze.
3.3. Irreparable Schäden am Decoder vermeiden
Beachten Sie:
!
Um (im schlimmsten Fall) irreparable Schäden am Decoder zu vermeiden, beachten Sie die
folgenden Hinweise:
1. Keine leitenden Verbindungen zu Metallteilen oder Schienen!
Vermeiden Sie alle leitfähigen Verbindungen zwischen dem Decoder oder den Verbrauchern,
die mit dem Rückleiter für alle Funktionen einerseits und Metallteilen des Fahrzeugs oder der
Schienen andererseits verbunden sind. Verbindungen entstehen z.B. durch unzureichend
isolierte Anschlusskabel (auch an den abisolierten Enden nicht benutzter Anschlusskabel!)
oder unzureichende Befestigung und Isolierung des Decoders oder der Verbraucher. Gefahr
von Kurzschlüssen! In diesem Fall ist der Überlastschutz des Decoders unwirksam!
2. Keine Verbindung des Rückleiters mit der Fahrzeugmasse!
Verbinden Sie auf keinen Fall den gemeinsamen Rückleiter für alle Funktionsausgänge mit
der Fahrzeugmasse. Kurzschlussgefahr!
3. Überlastung ausschließen!
Prüfen Sie vor dem Anschluss von Motor, Beleuchtung und zusätzlichem Zubehör, ob der
Strom unterhalb der maximal zulässigen Werte liegt und der Gesamtstrom nicht
überschritten wird. Wird der zulässige Strom überschritten, kann der Decoder bei der
Inbetriebnahme beschädigt werden.
4. Keine Wechselstrom-Fahrtrafos verwenden!
Der Decoder kann in analogen Anlagen eingesetzt werden, die mit Gleichstrom versorgt
werden. Wird der Decoder im Analogbetrieb mit Wechselstrom versorgt, können Bauteile auf
dem Decoder irreparabel beschädigt werden!
LD-G-41
Anschlüsse | 23
